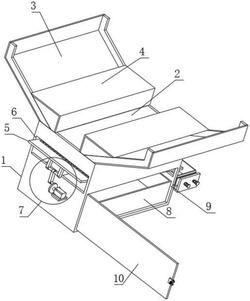

1.一种再生海绵加工边角料回收装置,包括筛分仓(1),用于安装在再生海绵切割设备的底部,其特征在于:所述再生海绵加工边角料回收装置还包括过滤板(5)、驱动组件(7)、细料回收盒(8)、单开门(10)和粗料回收盒(13);
在所述筛分仓(1)的顶面开设有回收口(2),且在所述筛分仓(1)的顶端固定有两个相对称分布的导料滑板(3),在所述筛分仓(1)的左右两侧面分别开设有一号通口(6)和二号通口(11),所述过滤板(5)呈倾斜状安装在所述筛分仓(1)内,且所述过滤板(5)的两端分别贯穿所述一号通口(6)和所述二号通口(11),所述细料回收盒(8)放置在所述筛分仓(1)内且位于所述过滤板(5)的下方,在所述筛分仓(1)的外侧面固定有处在所述二号通口(11)下方的U型托板(12),所述粗料回收盒(13)放置在所述U型托板(12)上,所述过滤板(5)的较低端位于所述粗料回收盒(13)的上方;
所述过滤板(5)的较低端利用转轴与所述二号通口(11)的内壁转动连接,所述驱动组件(7)安装在所述筛分仓(1)的外壁对应所述过滤板(5)较高端的位置,且所述驱动组件(7)包括驱动电机(18)、转动盘(19)、偏心轴(20)和连接臂(21),在所述过滤板(5)的底面固定有两个相对称分布的固定耳(16),且在两个所述固定耳(16)之间安装有安装杆(17),所述转动盘(19)固定在所述驱动电机(18)的输出轴上,所述偏心轴(20)固定在所述转动盘(19)的偏心位置处,且所述偏心轴(20)贯穿所述连接臂(21)的底端、所述安装杆(17)贯穿所述连接臂(21)的顶端。
2.根据权利要求1所述的一种再生海绵加工边角料回收装置,其特征在于:在所述筛分仓(1)的顶端还固定有两个相对称分布的限位板(4),且所述限位板(4)的纵向切面为倒置的“L”状结构。
3.根据权利要求1所述的一种再生海绵加工边角料回收装置,其特征在于:在所述筛分仓(1)的正面开设有拆装口(9)用于供所述细料回收盒(8)贯穿,且在所述拆装口(9)的端口处铰接有单开门(10)。
4.根据权利要求3所述的一种再生海绵加工边角料回收装置,其特征在于:还包括一号手动螺栓(15),在所述单开门(10)的自由端上固定有一号连接块(14),所述一号手动螺栓(15)贯穿所述一号连接块(14)后通过螺纹旋合方式与所述筛分仓(1)相连接。
5.根据权利要求1所述的一种再生海绵加工边角料回收装置,其特征在于:还包括柔性夹板(22)和伸缩弹簧(26),两个所述柔性夹板(22)相对称安装在所述U型托板(12)的内侧用于夹持所述粗料回收盒(13),在所述柔性夹板(22)上固定有两个贯穿所述U型托板(12)竖直部设置的导向杆(24),且在所述导向杆(24)远离柔性夹板(22)的一端固定有限位盘(25),所述伸缩弹簧(26)套设在所述导向杆(24)上且处在所述限位盘(25)与所述U型托板(12)的竖直部之间。
6.根据权利要求5所述的一种再生海绵加工边角料回收装置,其特征在于:在所述柔性夹板(22)的表面粘合固定有橡胶防滑衬垫(23)。
