专利号: 2022235656092
申请人: 大连飞鱼轴承制造有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

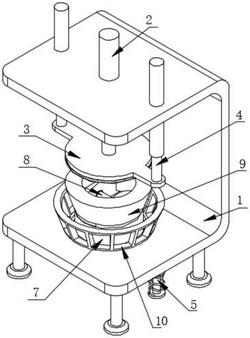

1.一种用于圆锥滚子轴承的内圈压装装置,包括支撑架(1),其特征在于:所述支撑架(1)内设有电动推杆(2),所述电动推杆(2)的底端设有活动组件(3),所述活动组件(3)上设有两个导向组件(4),所述导向组件(4)设在支撑架(1)内,所述支撑架(1)下设有复位组件(5),所述复位组件(5)上设有两个限位组件(6),两个限位组件(6)均与定位块(7)连接,两个定位块(7)之间设有同一个调节组件(8),所述调节组件(8)设在复位组件(5)上,两个定位块(7)外设有同一个内圈(9),所述支撑架(1)上设有保持架(10),所述保持架(10)设在内圈(9)外。

2.根据权利要求1所述的一种用于圆锥滚子轴承的内圈压装装置,其特征在于:所述活动组件(3)包括压板(31),所述压板(31)与两个导向组件(4)连接,所述压板(31)与电动推杆(2)的底端连接,所述压板(31)下连接有橡胶垫(32)。

3.根据权利要求2所述的一种用于圆锥滚子轴承的内圈压装装置,其特征在于:所述导向组件(4)包括导向筒(41),所述导向筒(41)卡接在支撑架(1)内,所述导向筒(41)内滑动连接有导向杆(42),所述导向杆(42)的底端与压板(31)连接。

4.根据权利要求1所述的一种用于圆锥滚子轴承的内圈压装装置,其特征在于:所述复位组件(5)包括两个滑杆(51),所述滑杆(51)的顶端与支撑架(1)连接,所述滑杆(51)外滑动连接有滑套(52),两个滑套(52)外设有同一个活动板(53),所述滑杆(51)外设有第一弹簧(54),所述第一弹簧(54)的两端分别与活动板(53)和滑杆(51)相靠近的一面连接,所述活动板(53)上连接有连接块(55),两个限位组件(6)均设在连接块(55)内。

5.根据权利要求4所述的一种用于圆锥滚子轴承的内圈压装装置,其特征在于:所述限位组件(6)包括限位槽(61),所述限位槽(61)开设在连接块(55)内,所述限位槽(61)内滑动连接有限位块(62),所述限位块(62)与定位块(7)连接,所述定位块(7)与调节组件(8)连接。

6.根据权利要求5所述的一种用于圆锥滚子轴承的内圈压装装置,其特征在于:所述调节组件(8)包括两个限位杆(81),两个限位杆(81)相远离的一端均与定位块(7)连接,两个限位杆(81)外滑动连接有同一个限位筒(82),所述限位筒(82)内设有第二弹簧(83),所述第二弹簧(83)的两端均与限位杆(81)连接,所述限位筒(82)连接在连接块(55)上。
