专利号: 2023100108157
申请人: 广州市鼎添生物医药科技有限公司
专利类型:发明专利
专利状态:授权未缴费
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

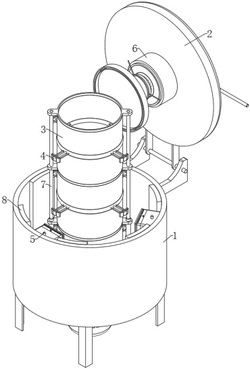

1.一种生物制药原材料离心萃取设备,包括萃取箱(1)和转动安装在萃取箱(1)上的密封盖(2),其特征在于,所述萃取箱(1)的底部固定安装有电机(101),所述电机(101)的输出端固定安装有承载盘(102),所述承载盘(102)位于萃取箱(1)内且承载盘(102)顶部固定安装有分散组件(3),所述分散组件(3)内固定安装有松散组件(4)且松散组件(4)呈圆周排列;

其中,所述分散组件(3)分为若干组且每组之间固定连接,每组所述分散组件(3)内包括两个筒形布袋(301)和固定连接在两个筒形布袋(301)之间的弹性连接环(302),每组所述分散组件(3)之间固定安装有筛板(303),筛板(303)上的通孔自上而下呈逐渐变密排布,位于最顶部的所述筒形布袋(301)的顶部固定安装有固定环(304),所述密封盖(2)上安装有与固定环(304)对应的限位挤压组件(6),位于最底部的所述筒形布袋(301)固定连接在承载盘(102)的顶部;

所述松散组件(4)包括固定安装在弹性连接环(302)上的固定柱(401),所述固定柱(401)的一端固定连接有两个转动连接架(405),两个所述转动连接架(405)均通过扭簧转动连接有转动板(406)且转动板(406)与转动连接架(405)垂直设置,所述转动板(406)上固定连接有弧形筛网板(407)且处于同一固定柱(401)位置上的弧形筛网板(407)呈上下排布,所述固定柱(401)的另一端滑动套设有滑动磁铁(402),所述滑动磁铁(402)的一侧固定安装有两个推动杆(403),两个所述推动杆(403)滑动插设在弹性连接环(302)上,两个所述推动杆(403)的另一端固定连接有带孔推动板(404),所述带孔推动板(404)可推动转动板(406);

所述萃取箱(1)的内壁呈圆周排列固定安装有多个促进组件(5),且所述促进组件(5)处于萃取箱(1)内壁顶部,所述促进组件(5)可与滑动磁铁(402)相触且与限位挤压组件(6)相互连接;

所述促进组件(5)包括固定安装在萃取箱(1)内壁的多个侧透囊体(501),所述侧透囊体(501)的外侧固定连接有弹性囊体(502),所述侧透囊体(501)和弹性囊体(502)的空腔共用弹性囊体(502)的侧壁,所述弹性囊体(502)的顶部贯穿安装有多个毛细喷管(504),所述弹性囊体(502)的外侧固定连接有挤压板(503);

所述限位挤压组件(6)包括安装在密封盖(2)上的活塞筒(608),所述活塞筒(608)内滑动插设有活塞(609),所述活塞(609)的外端固定连接有限位卡盘(601),所述限位卡盘(601)可卡合在固定环(304)的顶部,所述弹性连接环(302)和固定环(304)的外侧通过连接块共同固定连接有弹性伸缩杆(7),所述限位卡盘(601)上开设有与连接块相对应的卡槽,所述活塞筒(608)的外壁上转动安装有通气环(611),所述活塞筒(608)的内壁上开设有与通气环(611)位置对应的通气孔(614),所述通气环(611)上贯穿安装有连接软管(615),所述侧透囊体(501)的顶部贯穿安装有出气管(505),出气管(505)可与连接软管(615)相连通;

所述限位挤压组件(6)还包括固定安装在密封盖(2)上的限位筒(602)和螺旋片(612),所述限位筒(602)内滑动插设有不可转动的插筒(603),所述插筒(603)上固定连接有固定盘(604),所述固定盘(604)上内嵌安装有多个可传递磁性的金属柱,所述固定盘(604)内固定连接有转轴且转轴两端分别转动连接有被动盘(606)和传动盘(607),所述被动盘(606)和传动盘(607)内均内嵌安装有多个强磁铁且被动盘(606)和传动盘(607)上的磁铁数之比为N:1,其中N>2,所述被动盘(606)和传动盘(607)上强磁铁的磁极朝被动盘(606)和传动盘(607)两侧分布且相邻的磁极相异分布,所述被动盘(606)位于限位筒(602)内且被动盘(606)一侧固定连接有滑柱(613),所述螺旋片(612)和滑柱(613)相触,所述活塞筒(608)固定连接在传动盘(607)的一侧,所述活塞筒(608)内水平固定连接有限位滑杆(610),所述活塞(609)的活塞板在限位滑杆(610)上滑动。

2.根据权利要求1所述的一种生物制药原材料离心萃取设备,其特征在于,所述萃取箱(1)的内壁呈圆周固定连接有多个推动磁铁(8),相邻的所述推动磁铁(8)朝内的磁极相异。

3.根据权利要求1所述的一种生物制药原材料离心萃取设备,其特征在于,所述固定盘(604)和密封盖(2)之间固定连接有复位弹簧(605)。
