专利号: 2023100282134
申请人: 中亿丰建设集团股份有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种装配式建筑施工工艺,其特征在于,包括以下步骤:

S1:按设计要求设计并制作预制构件,在预制构件中的外墙板上设置连墙预留孔,画出施工控制线,在安装现场测量并放线;

S2:进行预制构件的安装工作,在制作好的地坪层上安装第一层建筑物的墙板,然后校正和固定,通过混凝土浆料配置装置配置混凝土浆料,再向预留孔内灌注配置好的混凝土浆料;

S3:墙板灌注的混凝土浆料达到强度后安装外墙防护架和楼板,重复上述预制构件安装的步骤并依次向上施工,直至建筑物顶层;

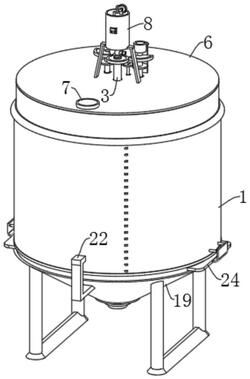

S2中的混凝土浆料配置装置包括罐体(1)、排料机构、支架(2)、轴套(3)、多块叶片(4)、多根支管(5)、供液机构和驱动机构,所述排料机构安装在罐体(1)下端并与罐体(1)下端口连通,所述支架(2)固连在罐体(1)内底端,所述轴套(3)可转动安装在支架(2)上,多块所述叶片(4)上下均匀分布并固连在轴套(3)上,多根所述支管(5)上下均匀分布并固连在轴套(3)上,所述支管(5)与轴套(3)连通且支管(5)上开设有若干均匀分布的排水小孔,所述供液机构和驱动机构均安装在罐体(1)上并与轴套(3)相连;所述供液机构还包括定量注液组件,所述定量注液组件安装在筒体(8)上并贯穿筒体(8),所述定量注液组件包括活塞(14),所述活塞(14)设置在筒体(8)内,所述活塞(14)顶部固定安装有两个间隔设置的竖杆(15),所述竖杆(15)上端贯穿筒体(8),所述活塞(14)顶部固定安装有摩擦条(16),所述摩擦条(16)上端贯穿筒体(8),所述筒体(8)顶部固定安装有第一电机(17),所述第一电机(17)的输出轴端固定安装有摩擦轮(18),所述摩擦轮(18)可通过摩擦力带动摩擦条(16)移动。

2.根据权利要求1所述的一种装配式建筑施工工艺,其特征在于,所述供液机构包括安装罩(6),所述安装罩(6)固定安装在罐体(1)上,所述安装罩(6)上贯穿并固定安装有加料管(7),所述加料管(7)下端与罐体(1)连通,所述安装罩(6)上端设有筒体(8),所述筒体(8)两侧均固定安装有支撑架(9),所述支撑架(9)下端固连在安装罩(6)上,所述罐体(1)顶部开设有加水口,所述罐体(1)底部连通并固定安装有排水管(10),所述排水管(10)下端延伸至轴套(3)内,所述排水管(10)上安装有第一阀门(11),所述排水管(10)外侧连通并固定安装有横管(12),所述横管(12)上安装有第二阀门(13),所述横管(12)一端与外部供水装置的排水管连通。

3.根据权利要求2所述的一种装配式建筑施工工艺,其特征在于,所述筒体(8)上安装有液位检测器。

4.根据权利要求3所述的一种装配式建筑施工工艺,其特征在于,所述排料机构包括漏斗(19),所述漏斗(19)底部连通并固定安装有排料管(20),所述排料管(20)上安装有第三阀门(21),所述漏斗(19)上端口与罐体(1)的下端口连通,所述漏斗(19)两侧均固定安装有连接板(22),所述连接板(22)上端固连在罐体(1)上,所述漏斗(19)与罐体(1)之间设置有两块镜像分布的密封板(23),所述密封板(23)设置为半圆形,两块所述密封板(23)可密封罐体(1)的下端口,所述密封板(23)外侧均固定安装有连接架(24),所述罐体(1)两侧均固定安装有两个间隔设置的油缸(25),所述油缸(25)的输出端固连在连接架(24)上,所述漏斗(19)底部两端均固定安装有支撑座(26)。

5.根据权利要求4所述的一种装配式建筑施工工艺,其特征在于,所述支架(2)上可转动安装有多个呈圆周阵列分布的输送螺杆(27),所述安装罩(6)内可转动安装有多个连接轴(28),所述连接轴(28)分别与输送螺杆(27)固连,所述连接轴(28)上端均固定安装有齿轮一(29),所述轴套(3)上固定安装有齿轮二(30),所述安装罩(6)内可转动安装有多个第一转轴(31),所述第一转轴(31)上均固定安装有齿轮三(32),所述齿轮三(32)分别位于齿轮二(30)和齿轮一(29)之间,且所述齿轮三(32)分别与齿轮二(30)和齿轮一(29)啮合。

6.根据权利要求5所述的一种装配式建筑施工工艺,其特征在于,所述驱动机构包括第二电机(33),所述第二电机(33)固定安装在安装罩(6)顶部,所述轴套(3)上端贯穿安装罩(6),所述轴套(3)上端固定安装有从动轮(34),所述驱动机构还包括换向组件,所述换向组件安装在安装罩(6)上并与第二电机(33)的输出轴相连。

7.根据权利要求6所述的一种装配式建筑施工工艺,其特征在于,所述换向组件包括两个间隔设置的第二转轴(35),所述第二转轴(35)可转动安装在安装罩(6)上,两个所述第二转轴(35)上固定安装有两个对称分布的不完全齿轮(36),所述不完全齿轮(36)可与从动轮(34)啮合,位于一侧的所述第二转轴(35)与第二电机(33)的输出轴固连,所述第二转轴(35)上均固定安装有主动轮(37),所述安装罩(6)上可转动安装有两个第三转轴(38),所述第三转轴(38)上均固定安装有传动轮(39),两个所述传动轮(39)啮合,所述传动轮(39)与其同侧的主动轮(37)啮合。

8.根据权利要求7所述的一种装配式建筑施工工艺,其特征在于,所述罐体(1)的内壁设置有防腐蚀层,所述罐体(1)的外侧还设置有隔热层。

9.根据权利要求8所述的一种装配式建筑施工工艺,其特征在于,所述罐体(1)外侧设置有料位刻度线,所述罐体(1)上安装有温度检测器。
