专利号: 2023100297854
申请人: 泸州历程机械有限公司
专利类型:发明专利
专利状态:授权未缴费
专利领域: 固体废物的处理;被污染土壤的再生〔3,6〕
更新日期:2023-08-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

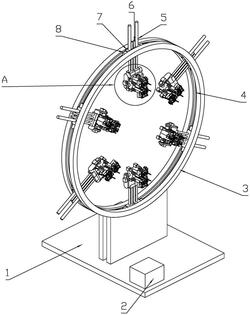

1.一种建筑桩基钢筋笼回收利用设备,包括底座(1),其特征在于,所述底座(1)上端固定安装两个相对的轨道(3),所述两个轨道(3)相互靠近的一侧按圆周方向均匀分布多组滑块(7),每个滑块(7)中位于两个轨道(3)之间处滑动安装有滑杆(6),每组所述滑杆(6)伸向轨道(3)圆心的一端固定安装有相互对称的基座(9),每组所述基座(9)远离滑杆(6)的一端相互靠近的一侧转动安装有转轴(11),每组转轴(11)相互靠近的一端固定安装有相互对称紧密贴合的动块(32),每组所述动块(32)紧贴的位置处开设有主钢筋槽(34),每组所述动块远离基座(9)的一端开设有弧形钢筋槽(33),每个所述动块(32)相互靠近转轴(11)的一侧两端开设有刀片槽(44),每个所述刀片槽(44)内转动安装有第一轴(16),每个所述第一轴(16)伸出动块(32)的一端开设有钻槽(23),每个所述第一轴(16)位于刀片槽(44)中的一段上均匀分布固定安装有多个第一刀片(15)。

2.根据权利要求1所述的一种建筑桩基钢筋笼回收利用设备,其特征在于,每个所述轨道(3)相互靠近的一侧开设有轨道槽(4),每个所述滑块(3)贴近轨道(3)的两侧转动安装有两组轨道轮(48),每组所述轨道轮(48)传动安装在轨道槽(4)内,每组所述动块(3)相互远离的一侧固定安装有驱动轨道轮(48)的第一电机(8),每个所述动块(3)中位于滑杆(6)与第一电机(8)之间的位置处固定安装有电驱缸(5),每个所述电驱缸(5)的输出端穿过动块(3)固定安装在基座(9)上,每个所述第一轴(16)靠近基座(9)的一端固定安装有第一伞齿轮(47),每个所述动块(32)靠近基座(9)的一端相对转轴(11)对称的两侧固定安装有第一支座(13),每个所述第一支座(13)中转动安装有齿轮轴(49),每个所述齿轮轴(49)靠近动块(32)的一端固定安装有第二伞齿轮(46),每个所述第一伞齿轮(37)与第二伞齿轮(36)啮合传动连接,每个所述第一支座(13)远离动块(32)的一侧固定安装有第一齿轮箱(14),每个所述第一齿轮箱(14)与齿轮轴(49)传动连接,每个所述第一齿轮箱(14)远离第一刀片(15)的一侧固定安装有第二电机(45),每个所述第二电机(45)的输出端与第一齿轮箱传动连接,每组所述基座(9)相互远离的一侧位于滑杆(6)与转轴(11)之间固定安装有第三电机(10),每个所述第三电机(10)的输出端穿过基座(9)的一端固定安装有主动轮(29),每个所述转轴(11)位于每组基座(9)相互靠近的一侧处固定安装有从动轮(30),每个所述主动轮(29)与从动轮(30)啮合传动连接。

3.根据权利要求1所述的一种建筑桩基钢筋笼回收利用设备,其特征在于,每个所述第一轴(16)伸出动块(32)的一端位于动块(32)远离基座(9)的一侧处传动安装有第二齿轮箱(28),每个动块远离基座(9)的一端相对于转轴(11)对称的两侧上固定安装有第三齿轮箱(17),每个所述第三齿轮箱(17)于第二齿轮箱(28)传动连接,每个所述第三齿轮箱(17)远离动块(32)的一端靠近动块(32)的一侧传动安装有花键杆(26),每个所述花键杆(26)滑动安装有花键槽套(25),每个所述花键槽套(25)远离花键杆(26)的一端转动安装有轴座(35),每个所述轴座(35)远离花键槽套(25)的一端转动安装有第二轴(20),每个第二轴(20)位于轴座(35)内的一端固定安装有第三伞齿轮(37),每个所述花键槽套(25)穿过轴座(35)的一端固定安装有第四伞齿轮(36),每个所述第三伞齿轮(37)于第四伞齿轮(36)啮合传动连接,每个所述第二轴(20)远离做做(35)的一端上均匀分布固定连接有一组多个第二刀片(22),每个所述花键槽套(25)上滑动安装有第二支座(27),每个所述第二支座(27)固定安装在第三齿轮箱(17)上。

4.根据权利要求3所述的一种建筑桩基钢筋笼回收利用设备,其特征在于,每个第二轴(20)上位于第二刀片(22)之间处转动安装有一组轴套(21),每组所述轴套(21)固定安装有轴套座(31),每个所述轴套座(31)靠近第三齿轮箱(17)的一端固定安装有第一液压缸(19)的伸缩端,所述第一液压缸(19)远离轴套座(31)的一端固定安装有第一固定板(18),每个所述第一固定板(18)固定安装在第三齿轮箱(17)上。

5.根据权利要求4所述的一种建筑桩基钢筋笼回收利用设备,其特征在于,每个所述动块(32)靠近第三齿轮箱(17)的一端内开设有滑槽(50),每个所述滑槽(50)中滑动安装有推杆(39),每个所述推杆(39)位于主钢筋槽(33)内的一端远离动块(32)的一侧固定安装有轮套(38),每个所述轮套(38)内转动安装有滑轮(24),每个所述动块(32)相对转轴(11)对称的两侧固定安装有第二固定板(43)每个所述第二固定板(43)远离基座(9)的一侧固定安装有第二液压缸(42),每个所述第二液压缸(42)的伸缩端(41)与所述推杆(39)位于动块(32)外侧的一端固定连接,每个所述第二液压缸(42)与推杆(39)之间固定安装有弹簧(40),所述第一液压缸(19)与第二液压缸(42)之间通过软管连通。

6.根据权利要求1所述的一种建筑桩基钢筋笼回收利用设备,其特征在于,所述底座(1)上侧固定安装有电源(2)。

7.根据权利要求1‑6任意一项所述一种建筑桩基钢筋笼回收利用设备的安装使用方法,其特征在于,方法操作流程如下:

S1:将初步破碎后残留水泥碎块的钢筋笼用叉车托起,将每条主钢筋穿过本发明主钢筋槽;

S2:启动本设备,叉车推动钢筋笼向本发明靠近,通过轨道轮与电驱缸的运动配合使粉碎水泥的部件可以随着变形的钢筋进行运动;

S3:使第一刀片与钻头转动,粉碎水泥的部件在钢筋上运动利用钻头与刀片粉碎主钢筋上的残留水泥块;

S4:当粉碎水泥的部件遇到焊接在主钢筋外的环形钢筋时,将环形钢筋置于弧形钢筋槽中,控制轨道轮使粉碎水泥的机构分离按环形钢筋的方向运动粉碎环形钢筋上的残留水泥块;

S5:当环形钢筋上的残留水泥块粉碎完毕后,然后控制粉碎水泥的部件绕着转轴转动,将弧形钢筋槽的开口转向钢筋笼运动方向的反向,然后钢筋笼继续推进环形钢筋脱离粉碎水泥的部件,控制粉碎水泥的部件再次使钻头对向未粉碎的方向,进行下一个工作循环;

S6:当在进行主钢筋上残留水泥的粉碎时遇到直径较小的水泥块时钻头难以进行粉碎,此时小水泥块挤压推杆,液压油液被推入第一液压缸中使第二刀片向主钢筋靠近,粉碎小水泥块。
