专利号: 202310044041X
申请人: 海安发达石油仪器科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

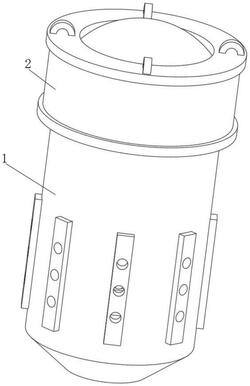

1.一种石油产品检测用取样装置,包括样本筒(1),其特征在于:所述样本筒(1)的上侧螺纹连接有封盖(2),所述封盖(2)为环形设置,所述封盖(2)的内圈外壁固定连接有负压机(3),所述负压机(3)的输出端为上侧,所述负压机(3)的下侧输入端固定连接有固定环(4),所述固定环(4)将样本筒(1)、封盖(2)之间与负压机(3)的输入端连通设置,所述固定环(4)的内部固定连接有单向阀(5),所述单向阀(5)的输出端为上侧,所述样本筒(1)的侧壁开设有若干进料通道(6),一侧的所述进料通道(6)为竖向排列有三个,三个所述进料通道(6)的远离样本筒(1)的中部的一端与样本筒(1)的外侧连通设置,所述样本筒(1)内部位于进料通道(6)靠近样本筒(1)中部的一侧开设有混合通道(7),所述混合通道(7)将三个进料通道(6)的靠近样本筒(1)内部的一侧与样本筒(1)的内部连通设置,所述混合通道(7)的内壁右侧固定连接有压力阀(8),所述压力阀(8)的输入侧为右侧,所述封盖(2)的内部设置有混合机构(9);

所述混合机构(9)包括第一排气通道(901),所述第一排气通道(901)开设在封盖(2)的内部,所述第一排气通道(901)的上端与第一排气通道(901)的中部位于负压机(3)的上侧处连通设置,所述封盖(2)的内圈外壁位于第一排气通道(901)的上端处固定连接有薄膜(907),所述样本筒(1)的上侧处开设有连接通道(902),所述连接通道(902)的上侧与样本筒(1)的上侧连通设置,所述第一排气通道(901)的下端与连接通道(902)的内部连通设置,所述连接通道(902)的底部开设有第二排气通道(903),所述第二排气通道(903)的上端与连接通道(902)的底部连通设置,所述第二排气通道(903)的下端与混合通道(7)的内部右侧连通设置,所述第二排气通道(903)的下端位于压力阀(8)的远离样本筒(1)内部的一侧;

所述混合机构(9)还包括挡片(904),所述样本筒(1)的内部位于第二排气通道(903)的中部处开设有环形槽,所述环形槽靠近样本筒(1)中部的一侧与样本筒(1)的内部连通设置,所述挡片(904)位于环形槽的内部,所述环形槽的内壁与挡片(904)的外壁滑动连接,所述挡片(904)对第二排气通道(903)的中部进行阻断,所述挡片(904)的外壁靠近样本筒(1)中部的一侧固定连接有连接环(905),所述连接环(905)的外壁与环形槽的内壁通过轴承转动连接,所述样本筒(1)的内部设置有次级混合机构(906);

所述次级混合机构(906)包括电机(601),所述样本筒(1)的内部为中空设置,所述样本筒(1)的中部空位内壁下侧开设有固定槽,所述电机(601)位于固定槽的内部,所述电机(601)的下侧与固定槽的内壁底部固定连接,所述电机(601)的输出端上侧固定连接有底板(602),所述底板(602)的下侧外壁与固定槽的内壁通过轴承转动连接,所述底板(602)的上侧外壁底部与样本筒(1)的内壁底部接触,所述底板(602)的上部侧壁与样本筒(1)的内壁接触,所述底板(602)的外壁固定连接有混合片(603),所述混合片(603)的外壁与样本筒(1)的内壁接触,所述混合片(603)位于底板(602)边缘处,所述混合片(603)的侧壁上部与连接环(905)的外壁固定连接,所述样本筒(1)的内部还设置有气泡产生机构(604);

所述混合通道(7)与样本筒(1)内部连通设置的一端被混合片(603)的外壁进行遮挡。

2.根据权利要求1所述的一种石油产品检测用取样装置,其特征在于:所述气泡产生机构(604)包括连接柱(401),所述连接柱(401)的一端固定连接在混合片(603)的外壁上,所述连接柱(401)的另一端固定连接有震动球(402),所述样本筒(1)的内壁位于混合片(603)的上侧处固定连接有弹簧(403),所述弹簧(403)的下端固定连接有混合桩(404)。

3.根据权利要求2所述的一种石油产品检测用取样装置,其特征在于:所述位于一列的三个进料通道(6)中,位于中部的进料通道(6)的直径小于位于上侧的进料通道(6)以及位于下侧的进料通道(6)的直径。
