专利号: 2023100441215
申请人: 广州高景太阳能科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 发电、变电或配电
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

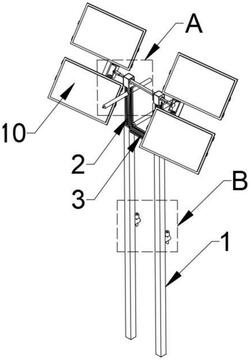

1.一种光伏板调节支架,其特征在于,包括:

第一调节支架(1);

第二调节支架(3),所述第二调节支架(3)设于第一调节支架(1)的顶端;

第三调节支架(2),所述第三调节支架(2)设于第一调节支架(1)的顶端;

集水块(5),所述集水块(5)设于第三调节支架(2);

插孔(6),所述插孔(6)设于集水块(5)上;

第一调节杆(7),所述第一调节杆(7)设于插孔(6)内;

加固块(11),所述加固块(11)设于第一调节杆(7)上;

调控系统,所述调控系统包括有检测单元、驱动单元、调控单元;

所述检测单元包括有日照检测模块、风力检测模块、湿度检测模块、光线强度检测模块;

所述驱动单元包括有光伏板驱动模块、照明驱动模块、除湿驱动模块、抽湿驱动模块;

所述调控单元包括有积水调控模块、照明调控模块;

所述第一调节杆(7)的端头处设有旋套(8);

所述旋套(8)与加固块(11)之间设有连接件(9);

所述连接件(9)上设有光伏组件,所述光伏组件包括有开槽(12)、光伏板(10)、电控杆,其中:所述开槽(12)设于连接件(9)的两端,所述光伏板(10)设于连接件(9)的侧壁上,所述电控杆设于开槽(12)中,所述电控杆与光伏板(10)固定连接;

所述集水块(5)上设有集水孔(14),所述集水孔(14)管道连接下沿管(16),所述下沿管(16)连接游轮指定水箱;

所述集水孔(14)内设有抽湿机;

蓄水流程的运行流程:

设定湿度检测模块检测到光伏板(10)附近的湿度数据为K,分为K1‑K9共计9个层级,K1表示光伏板(10)附近的湿度数据最低,K9表示光伏板(10)附近的湿度数据最高,当光伏板(10)附近的湿度数据为J5‑J9层级时,达到启动抽湿蓄水的标准,此时抽湿驱动模块驱动抽湿机运行,同时第三电磁阀门打开,将外界的气流通过集水孔(14)吸收储存进入水箱中。

2.根据权利要求1所述的一种光伏板调节支架,其特征在于,所述第三调节支架(2)上设有照明组件,所述照明组件包括有照明灯柱(4)、排气管(13)、泵机、LED标志投射灯,其中:所述照明灯柱(4)设于第三调节支架(2)上,所述排气管(13)设于照明灯柱(4)上,所述排气管(13)内设有第一电磁阀门,所述泵机设于第三调节支架(2)的中间,所述泵机上连接有管道,所述管道连通照明灯柱(4)的内部;

所述LED标志投射灯设于照明灯柱(4)的底部。

3.根据权利要求2所述的一种光伏板调节支架,其特征在于,控制光伏板的光电转换流程:步骤S1,第二定位仪实时监测太阳与光伏板(10)之间的位置关系,第二定位仪将太阳定位数据传输至日照检测模块,接着光伏板驱动模块驱动第一调节杆(7)转动至合适位置,此为第一次角度调整,然后加固块(11)转动带动连接件(9)转动进行第二次角度调整,带动连接件(9)则带动相邻两个光伏板(10)调整位置,最后,每一块光伏板(10)根据本体所在位置自行调整日照角度;

步骤S2,每一块光伏板(10)上均安装有一块第一定位仪,步骤是S1中光伏板(10)的位置调整时依据第二定位仪传输的信息,每一块光伏板(10)根据本体所在位置自行调整日照角度是依据第一定位仪。

4.根据权利要求3所述的一种光伏板调节支架,其特征在于,控制照明灯柱的运行流程:步骤S21,光线强度检测模块设定游轮上的光暗强度为可视环境和不可视环境,光线强度检测模块检测到附近环境为可视环境,则照明驱动模块驱动照明灯柱(4)不运行,光线强度检测模块检测到附近环境为不可视环境,则照明驱动模块驱动照明灯柱(4)运行,照明灯柱(4)所用能耗均为光伏板(10)供给;

步骤S22,照明灯柱(4)在不运行过程中,湿度检测仪实时检测照明灯柱(4)内部的的湿度数据,将湿度数据传输给湿度检测模块;

步骤S23,照明调控模块将照明灯柱(4)的光照模式分为常规照明模式和紧急照明模式,常规照明模式上述为游轮照明所用,紧急照明模式则是在游轮上发生紧急事件时用。
