专利号: 2023100805809
申请人: 山东科技职业学院
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2025-03-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

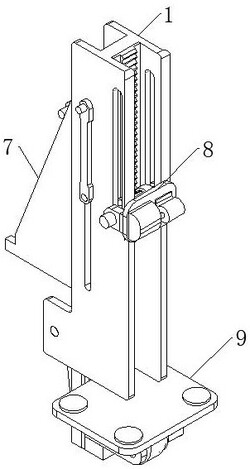

1.桥梁抗震性能检测系统,其特征在于,包括:

基柱(1),所述基柱(1)竖直安装;

所述基柱(1)为H型钢结构,所述基柱(1)的下侧开设有贯穿横板的通槽(101),所述基柱(1)的侧面中部贯穿有第二条形槽(103);

杆状件,所述杆状件包括第一支臂(2)和第二支臂(4),所述第一支臂(2)的背面固定有第二支臂(4),所述第一支臂(2)的相对两侧面中部安装有第一销杆(202);

所述第一支臂(2)位于基柱(1)的槽体内,同时第一销杆(202)配合安装在第二条形槽(103)内,第一销杆(202)伸出第二条形槽(103)的端部安装在基柱(1)外侧面上安装的液压伸缩杆(10)上;

所述第一支臂(2)的端部安装有探测器(9);

所述第二支臂(4)的一端安装有限位杆(6);

限位组件,所述限位组件包括导板(7),所述导板(7)固定在基柱(1)的一侧,所述导板(7)的外侧边为斜面;

所述第一支臂(2)和第二支臂(4)向下运动时,所述限位杆(6)沿导板(7)的斜面运动。

2.根据权利要求1所述的桥梁抗震性能检测系统,其特征在于:所述基柱(1)的外侧面上端延伸有凸柱(106),凸柱(106)上安装有液压伸缩杆(10),所述液压伸缩杆(10)伸长推动第一销杆(202)沿第二条形槽(103)滑动。

3.根据权利要求1所述的桥梁抗震性能检测系统,其特征在于:所述基柱(1)的外侧面上侧开设有第一条形槽(102),外侧面的侧边上开设有与第一条形槽(102)对应的沿体(105);

所述基柱(1)内安装有驱动组件(8),驱动组件(8)通过第一条形槽(102)和沿体(105)进行限位;

所述驱动组件(8)和杆状件分别位于基柱(1)的横板两侧。

4.根据权利要求3所述的桥梁抗震性能检测系统,其特征在于:所述驱动组件(8)包括齿条(801)、轴体(802)和安装座(803),所述齿条(801)固定安装在基柱(1)的横板上,所述轴体(802)穿过第一条形槽(102),所述轴体(802)的中部安装有与齿条(801)配合的齿轮(804);

所述安装座(803)卡接在基柱(1)的外侧,所述安装座(803)设有的凹槽与沿体(105)配合,同时安装座(803)的延伸端安装在轴体(802)伸出第一条形槽(102)的端部上;

所述安装座(803)上固定安装有驱动机(805),所述驱动机(805)与齿轮(804)传动连接;

所述轴体(802)的伸出端安装在检测车连接臂上。

5.根据权利要求1所述的桥梁抗震性能检测系统,其特征在于:所述第一支臂(2)的一侧开设有第一滑槽(201),所述第一滑槽(201)的端部安装有密封块(204),所述第一滑槽(201)内安装有螺纹杆(203),所述螺纹杆(203)的一端部安装在密封块(204)上,所述密封块(204)上安装有与螺纹杆(203)传动连接的电机(205);

所述第一滑槽(201)上滑动安装有立座(3),所述立座(3)设有的螺纹孔与螺纹杆(203)相配合;

所述立座(3)的端部转动安装有探测器(9)。

6.根据权利要求5所述的桥梁抗震性能检测系统,其特征在于:所述探测器(9)设有圆盘型连接座,所述立座(3)上安装有穿过圆盘型连接座中部的连接轴;

所述圆盘型连接座相对于的探测器(9)另一侧安装有配重块。

7.根据权利要求1所述的桥梁抗震性能检测系统,其特征在于:所述第二支臂(4)的一侧开设有第二滑槽(401),所述第二滑槽(401)的端口通过端盖(402)封闭,所述第二滑槽(401)内安装有导杆(403),所述导杆(403)的一端部安装在端盖(402)上;

所述第二滑槽(401)内滑动安装有辅助支撑部(5),所述辅助支撑部(5)的连接端套接在导杆(403)上,所述导杆(403)上套接有推动辅助支撑部(5)向外侧运动的弹簧(404)。

8.根据权利要求7所述的桥梁抗震性能检测系统,其特征在于:所述基柱(1)的底端设有凸块(104),所述凸块(104)上开设有圆孔(107);

所述辅助支撑部(5)包括滑动块(501)、连杆(502)和第二销杆(503),所述滑动块(501)安装在第二滑槽(401)内,同时导杆(403)穿过滑动块(501);

所述滑动块(501)上转动安装有连杆(502),所述连杆(502)的另一端安装有第二销杆(503),所述第二销杆(503)安装在圆孔(107)上。

9.根据权利要求1‑8任意一项所述的桥梁抗震性能检测系统,其特征在于:所述第一销杆(202)沿第二条形槽(103)滑动至最低处时,杆状件与基柱(1)相互垂直。
