专利号: 2023100828266
申请人: 江苏新益机械有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 基本上无切削的金属机械加工;金属冲压
更新日期:2024-03-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

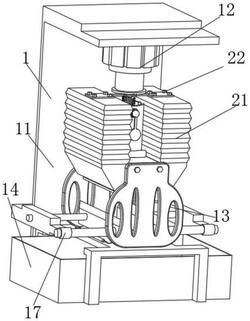

1.一种方便适应不同尺寸的型材弯曲机,包括型材弯曲机构(1),其特征在于:所述型材弯曲机构(1)包括固定板(11)、型材弯曲装置(12)、制成板(13)、收集箱(14)、第一弯曲块(15)和第二弯曲块(16),所述固定板(11)的内顶部与型材弯曲装置(12)的顶部固定连接,所述固定板(11)的底部与收集箱(14)的外壁固定连接,所述固定板(11)的内壁与制成板(13)的底部固定连接,所述制成板(13)的外壁与两个第二弯曲块(16)的两端固定连接,所述型材弯曲装置(12)通过伸缩杆的底部与第一弯曲块(15)的顶部固定连接,所述型材弯曲装置(12)通过伸缩杆的外壁固定连接有气流流动机构(2),所述固定板(11)内壁位于伸缩杆邻近的位置固定连接有震动去屑机构(3);

所述气流流动机构(2)包括折叠管(21)、传动板(22)和弹性页(23),所述型材弯曲装置(12)通过伸缩杆的外壁与两个传动板(22)的外壁固定连接,每个所述传动板(22)的底部与折叠管(21)的顶部固定连接,所述折叠管(21)的底部与固定板(11)的外壁固定连接,所述折叠管(21)的内壁与弹性页(23)的外壁固定连接,所述第一弯曲块(15)位于两个第二弯曲块(16)之间,所述固定板(11)的背面固定连接有尺寸变形装置(17),所述震动去屑机构(3)包括弹簧(31),所述型材弯曲装置(12)通过伸缩杆的外壁与弹簧(31)的顶部固定连接,所述固定板(11)外壁位于型材弯曲装置(12)的伸缩杆两侧固定连接有两个扭簧,所述固定板(11)通过扭簧转动连接有圆板(34),所述圆板(34)的外壁开设有孔,所述圆板(34)的孔内插接有活动杆(36),所述活动杆(36)的外壁固定连接有螺旋杆(35),所述活动杆(36)通过螺旋杆(35)固定连接在圆板(34)的孔内,所述活动杆(36)的两端固定连接有两个轴承,所述活动杆(36)通过左侧轴承转动连接有撞击板(33),所述活动杆(36)通过右侧的轴承转动连接有凸出块(32),所述凸出块(32)和弹簧(31)活动接触。
