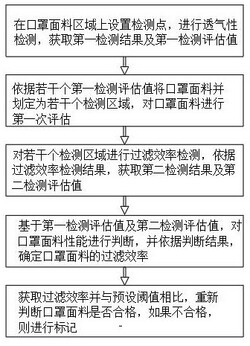

1.一种防尘口罩过滤效率测量方法,其特征在于:包括:
步骤1、在口罩面料区域上设置若干个呈均匀分布的检测点,在若干个检测点处对口罩面料进行透气性检测,获取第一检测结果及第一检测评估值 ;所述步骤1包括:步骤101、确定口罩面料的待检测的全部区域,在区域内部均匀设置若干个检测点,并确定该检测点所代表的区域,及所代表区域的边缘;步骤102、持续对口罩进行若干次检测,间歇性的通过通气装置在口罩面料的一侧向另外一侧输出气体,使气体穿过口罩面料;各个检测点通气时间保持不一致,且等比例增加,记录为通气持续时间T;分别记录若干组口罩面料两侧的风压数据 及 ;获取通气装置在口罩面料的输入的气体的通气量 ,并记录穿过口罩面料的通气量 ;步骤103、分别获取每个检测点的通气持续时间T、由风压数据 及之间的风压差 ,及通气量 及通气量 之间的通气量差 ,依据第一评估方法进行评估,获取第一检测评估值 ,并标记相应的检测位置;
步骤2、获取若干个第一检测评估值 ,依据若干个第一检测评估值 将被检测的口罩面料划定为若干个检测区域,并获取检测区域内第一检测评估值 的均值作为第一检测评估值 ,对口罩面料进行第一次评估;
步骤3、记录标记后的若干个检测区域,并对若干个检测区域进行过滤效率检测,依据过滤效率检测结果,获取第二检测结果及第二检测评估值 ;包括:步骤301、获取若干个检测区域及相应的位置,确定检测区域的边缘,并依据检测区域的占被检测口罩面料的占比Z的大小,确定过滤效率检测顺序;步骤302、在若干个检测区域中,重新设置若干个与第一次检测中不相重复的检测点,使检测点在检测区域内分布均匀,且各个检测点所代表的区域面积相同;步骤303、持续进行若干次检测,间歇性的通过通气装置在口罩面料的一侧,向另外一侧输出气体,并且使气体中夹杂预定重量的不大于 PM2.5尺寸的颗粒物,使气体携带颗粒物吹向口罩面料;各个检测点通气时间保持不一致,且等比例增加,记录通气持续时间T;在口罩面料的另一侧设置颗粒物收集装置,对穿过口罩面料的颗粒物进行收集,确定穿过口罩面料的颗粒重量M,以及穿过口罩面料中颗粒物的比例BM;对已经穿过口罩面料的颗粒物的粒径进行测量,并确定每个检测点穿过口罩面料的颗粒物的平均粒径BR;在步骤303之后还存在:步骤304、获取通气持续时间T、颗粒物重量比例BM及平均粒径BR,基于第二评估方法,获取第二检测评估值 ;将检测区域内的所有的第二检测评估值 汇总,并获取其平均值,确定为第二检测评估值 ;
步骤4、基于第一检测评估值 及第二检测评估值 ,对口罩面料性能进行判断,并依据判断结果,确定口罩面料的过滤效率;步骤5、获取过滤效率TQ并与预设阈值相比,重新判断口罩面料是否合格,如果不合格,则进行标记。
2.根据权利要求1所述的一种防尘口罩过滤效率测量方法,其特征在于:第一评估方法如下:获取持续时间T、通气量差 及风压差 ,先进行归一化处理,依照如下公式获取第一检测评估值 :;
其中, 及 为可变更常数参数, , ,且 ,用户可以按照实
际情况进行调整;C为修正系数,通过模拟软件,确定C的具体值;
步骤104、将第一检测评估值 与相应的预设阈值进行比对,判断与检测点相应的区域的透气效果,如果透气效果大于预期,则对检测点进行标记。
3.根据权利要求2所述的一种防尘口罩过滤效率测量方法,其特征在于:所述步骤2包括:步骤201、依据分类算法建立分类器,获取若干个第一检测评估值 ,结合相应的位置标记,通过分类器对若干个第一检测评估值 进行分类,输出分类结果;步骤202、获取分类结果,将被检测口罩面料划为若干个检测区域,对若干个检测区域一一进行标记,确定该检测区域的占被检测口罩面料的占比Z;步骤203、获取检测区域内所有的第一检测评估值,通过将若干个第一检测评估值 平均,取得在区域内的第一检测评估值 ;
步骤204,获取第一检测评估值 ,将之与相应的预设阈值进行比对,判断是否低于预设阈值,如果低于预设阈值,则判断该区域的透气性不符合要求,确定通气性符合要求的区域。
4.根据权利要求1所述的一种防尘口罩过滤效率测量方法,其特征在于:第二评估方法为:获取持续时间T、平均粒径BR及颗粒物重量比例BM,先进行归一化处理,依照如下公式获取第二检测评估值 :;
其中, 及 为可变更常数参数, , ,用户可以按照实际情况进行调
整;D为修正系数,通过模拟软件,确定D的具体值。
5.根据权利要求1所述的一种防尘口罩过滤效率测量方法,其特征在于:在步骤304之后还存在:步骤305、获取第二检测评估值 ,将其与相应的预设阈值进行对比,判断各个区域的过滤效率是否达标;如果过滤效率不达标,则不达标的区域进行标记;步骤306、依据标记获取所有的不达标的区域,判断口罩面料不达标的区域的面积占比是否大于预设阈值,如果大于,可以判断出被检测的口罩面料不合格。
6.根据权利要求5所述的一种防尘口罩过滤效率测量方法,其特征在于:所述步骤4包括如下内容:步骤401、获取与若干个检测区域相应的第一检测评估值 及第二检测评估值 ,计算两者的相关性R;步骤402、确定第一检测评估值 及第二检测评估值 均高于预设阈值的检测区域,确定为第一区域,记录第一区域的面积 及面积占比 ,获取第一区域内的持续时间 、平均粒径 及颗粒物重量比例 ;确定第一检测评估值 及第二检测评估值 中至少一个高于预设阈值的区域,确定为第二区域,记录第二区域的面积,及面积占比 ,获取第二区域的持续时间 、平均粒径 及颗粒物重量比例 ;确定第一检测评估值 及第二检测评估值 中两者都不超过预设阈值的区域,确定为第三区域,记录第三区域的面积 、及面积占比 ,获取第三区域内的持续时间 、平均粒径及颗粒物重量比例 。
7.根据权利要求6所述的一种防尘口罩过滤效率测量方法,其特征在于:步骤402之后还包括:步骤403、获取第一区域、第二区域及第三区域中的颗粒物比例BM及平均粒径BR,第一检测评估值 与第二检测评估值 间的相关性R,计算过滤效率TQ;
其中,过滤效率 的计算方法如下:获取持续时间T、平均粒径BR及颗粒物重量比例BM,进行归一化处理,依照如下公式获取 、 、 :;
依据 、、及 、 、 通气效率TQ,依据公式:
;
其中,比例系数 、、依据面积占比 、面积占比 及面积占比 的数值分别确定,其中 ,R为第一检测评估值 与第二检测评估值 间的相关性系数。
