专利号: 2023101528112
申请人: 东营浩辰石油技术开发有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 水、废水、污水或污泥的处理
更新日期:2024-07-04
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

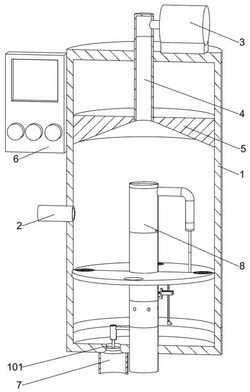

1.一种具有加压排污功能的油田污水处理用沉降罐,包括有沉降壳体(1),沉降壳体(1)设置有排泥口(101),沉降壳体(1)连通有排水管(2),排水管(2)设置有电磁阀,沉降壳体(1)固接有抽油泵(3),其特征在于:沉降壳体(1)贯穿式固接有与抽油泵(3)连通的伸缩管(4),沉降壳体(1)内滑动连接有与伸缩管(4)连通的浮盘(5),沉降壳体(1)固接有控制终端(6),排水管(2)的电磁阀和抽油泵(3)分别与控制终端(6)电连接,沉降壳体(1)固接有与排泥口(101)连通的排泥管(7),排泥管(7)的直径大于排泥口(101)的直径,沉降壳体(1)嵌有进水管(8),进水管(8)设置有周向等间距分布的进液孔,进水管(8)设置有用于排除沉降壳体(1)内杂质的加压机构,进水管(8)内设置有用于封堵其进液孔的封堵部件,向进水管(8)内加入油田污水,油田污水从进水管(8)的进液孔缓慢均匀的进入沉降壳体(1)的下部;

加压机构包括有第一L形管(901),第一L形管(901)的下部设置有用于平衡气压的通气孔,第一L形管(901)的通气孔内固接有过滤网,第一L形管(901)连通于进水管(8),第一L形管(901)滑动连接有第一滑杆(902),第一滑杆(902)的一端固接有与第一L形管(901)滑动连接的第一推盘(903),第一滑杆(902)的另一端固接有与沉降壳体(1)滑动连接的挡盘(904),挡盘(904)设置有周向分布的通孔,挡盘(904)的通孔固接有第一过滤网(905);

封堵部件包括有拦截块(1001),拦截块(1001)滑动连接于进水管(8)内,进水管(8)设置有矩形限位槽(801),拦截块(1001)固接有与矩形限位槽(801)滑动连接的滑块,进水管(8)固接有固定环(1002),进水管(8)滑动连接有拦截套筒(1003),拦截套筒(1003)与固定环(1002)之间固接有第一弹簧(1004),拦截套筒(1003)内固接有第二过滤网(1005),进水管(8)设置用于限位拦截套筒(1003)和拦截块(1001)的限位部件,拦截套筒(1003)设置有用于封堵排泥口(101)的密封组件;

进水管(8)设置有U形滑槽(802),U形滑槽(802)内滑动连接有U形杆(1006),U形杆(1006)与拦截块(1001)配合,拦截套筒(1003)设置有与U形杆(1006)配合的矩形槽(10031);

限位部件包括有L形杆(1101),L形杆(1101)滑动连接于进水管(8),拦截套筒(1003)设置有卡紧槽,L形杆(1101)与拦截套筒(1003)的卡紧槽限位配合,L形杆(1101)与进水管(8)之间固接有第二弹簧(1102),L形杆(1101)固接有限位框(1103),挡盘(904)固接有连接杆(1104),连接杆(1104)固接有楔形块(1105),限位框(1103)设置有与楔形块(1105)配合的倾斜面;

密封组件包括有第二滑杆(1201),第二滑杆(1201)固接于拦截套筒(1003),进水管(8)固接有第二L形管(1202),第二L形管(1202)的上部设置有用于平衡气压的通气孔,第二L形管(1202)的通气孔内固接有过滤网,第二L形管(1202)滑动连接有与第二滑杆(1201)固接的第二推盘(1203),第二L形管(1202)连通有储气壳体(1204),储气壳体(1204)的下部设置有用于平衡气压的通气孔,储气壳体(1204)的通气孔内固接有过滤网,储气壳体(1204)滑动连接有第三滑杆(1205),第三滑杆(1205)的一端固接有与储气壳体(1204)滑动连接的第三推盘(1206),第三滑杆(1205)的另一端固接有与排泥口(101)密封配合的堵塞块(1207)。

2.如权利要求1所述的一种具有加压排污功能的油田污水处理用沉降罐,其特征在于:

浮盘(5)的下表面设置有锥台形凹槽,伸缩管(4)与浮盘(5)锥台形凹槽直径小的一侧连通,用于收集原油。

3.如权利要求2所述的一种具有加压排污功能的油田污水处理用沉降罐,其特征在于:

浮盘(5)的下表面喷涂有绝油涂料,降低原油的附着。

4.如权利要求1所述的一种具有加压排污功能的油田污水处理用沉降罐,其特征在于:

挡盘(904)的密度大于水、小于污泥杂质,便于对油水混合物和杂质分离。

5.如权利要求1所述的一种具有加压排污功能的油田污水处理用沉降罐,其特征在于:

堵塞块(1207)的下部设置为圆台形,用于增加堵塞块(1207)与排泥口(101)之间的接触面积。
