专利号: 2023101590880
申请人: 云南鲁电新能源有限公司
专利类型:发明专利
专利状态:授权未缴费
专利领域: 液力机械或液力发动机;风力、弹力或重力发动机;其他类目中不包括的产生机械动力或反推力的发动机
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

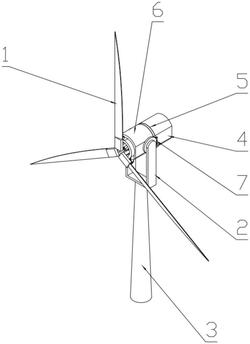

1.一种保护叶片的风力发电机,包括立柱(3),其特征在于,所述立柱(3)上端固定安装有支架(2),所述支架(2)远离立柱(3)的一端之间转动安装有第一外壳(6),所述第一外壳(6)远离支架(2)的一端转动安装有叶片环(8),所述叶片环(8)远离第一外壳(6)的一侧按圆周方向均匀分布固定安装有三个叶片座(12),每个所述叶片座(12)远离叶片环(8)的一端转动安装有叶片(1),所述叶片环(8)远离叶片(1)的一侧内部固定安装有辅助板(9),所述辅助板(9)远离叶片(1)的一侧其上三个长条处固定安装有三个齿轮座(51),每个所述齿轮座(51)远离叶片(1)的一侧滑动安装有第一齿轮(23),所述辅助板(9)远离叶片(1)的一侧中心处固定安装有转轴(16),所述转轴(16)外侧转动安装有转动轴套(15),所述转动轴套(15)远离叶片(1)的一端固定安装有与第一外壳(6)固定连接的主板(5),所述主板(5)内位于第一齿轮(23)正下方转动滑动安装有传动轴(31),所述传动轴(31)上位于第一齿轮(23)下侧的一段固定安装有与第一齿轮(23)啮合传动连接的第二齿轮(30),所述传动轴(31)上位于主板(5)远离叶片(1)的一侧固定安装有第三齿轮(36),所述主板(5)中位于传动轴(31)上侧转动安装有齿轮轴(32),所述齿轮轴(32)上位于主板(5)远离叶片(1)的一侧处固定安装有与第三齿轮(36)啮合传动连接的第四齿轮(34),所述主板(5)远离叶片(1)的一侧固定安装有第一齿轮箱(17),所述第一齿轮箱(17)的输入端传动安装有与第四齿轮啮合传动的第五齿轮(44),所述第一齿轮箱(17)的输出端传动安装有发电机(18),所述发电机(18)下端两侧固定安装有与主板固定连接的支撑板(19),所述主板(5)远离叶片(1)的一侧固定安装有第二外壳(4);

每个所述齿轮座(51)远离第一齿轮(23)的一端内开设有滑槽(53),每个所述滑槽(53)内滑动安装有与转轴相对转动滑动的滑动板(26),所述滑动板(26)远离叶片(1)的一侧位于第一齿轮(23)内侧按圆周方向均匀分布固定安装有三个锁定座(27),所述第一齿轮(23)远离叶片(1)的一侧按圆周方向均匀分布开设有三个锁定口(50),每个所述锁定座(27)远离滑动板(26)的一端靠近第一齿轮(23)的一侧固定安装有在锁定口(50)中滑动的锁定块(28),所述辅助板(9)靠近叶片(1)的一侧按圆周方向均匀分布固定安装有三个电驱缸(10),每个所述电驱缸(10)的伸长端穿过辅助板与滑动板(26)固定连接;

所述滑动板(26)上每个伸出齿轮座(51)的一端固定安装有环形槽板(21),所述环形槽板(21)外环处开设有环形槽(22),所述传动轴(31)靠近叶片(1)的一端固定安装有在环形槽(22)内滑动的推轮(29),所述齿轮轴(32)上位于第四齿轮(34)远离叶片(1)的一侧上转动安装有第七齿轮(35),所述主板(5)远离叶片(1)的一侧固定安装有第二齿轮箱(46),所述第二齿轮箱(46)的输入端传动安装有与第七齿轮啮合传动的第八齿轮(52),所述第二齿轮箱(46)的输出端穿过第二外壳(4)传动安装有第二螺杆(47),所述第二螺杆(47)远离第二齿轮箱(46)的一端转动安装有与第二外壳(4)固定连接的轴座(48);

其特征在于,所述支架(2)靠近第二螺杆(47)的一端位于支架(2)和第一外壳(6)之间处固定安装有第九齿轮(7),所述第九齿轮(7)与第一外壳(6)之间转动连接,所述第九齿轮(7)与第二螺杆(47)啮合传动连接。

2.根据权利要求1所述的一种保护叶片的风力发电机,其特征在于,每个所述叶片(1)相互靠近的一端靠近叶片环(8)的一侧固定安装有推杆(13),每个所述推杆(13)远离叶片(1)的一端转动安装有推杆座(25),每个所述推杆座远离叶片(1)的一侧固定安装有第一螺杆(14),每个所述第一螺杆(14)靠近推杆座(25)的一端啮合传动安装有与第一齿轮内圈啮合传动连接的第六齿轮(24),每个所述第六齿轮(24)靠近推杆座(25)的一端转动安装有第一支座(20),每个所述第一支座(20)远离第六齿轮(24)的一端固定安装在叶片环(8)上。

3.根据权利要求1所述的一种保护叶片的风力发电机,其特征在于,所述传动轴(31)远离叶片(1)的一端开设有多个花键槽(45),所述花键槽(45)内滑动安装有第一带轮(38),所述第一带轮(38)靠近主板(5)的一端转动安装有第二支座(37),所述第二支座固定安装在主板(5)上,所述主板(5)远离叶片(1)的一侧位于支撑板(19)的下侧固定安装有第三支座(41),所述第三支座(41)远离主板(5)的一端靠近主板(5)的一侧固定安装有阻尼电机(42),所述阻尼电机的输出轴穿过第三支座(41)固定安装有第二带轮(40),所述第一带轮(38)与第二带轮(40)之间传动连接有传动带(39)。

4.根据权利要求1所述的一种保护叶片的风力发电机,其特征在于,所述传动轴(31)上位于第一外壳(6)内的一段滑动转动安装有辅助滑套(49),所述辅助滑套(49)固定安装在第一外壳(6)内部,所述齿轮轴(32)两端固定安装有固定块(33)。
