1.一种穆勒矩阵同步测量系统，其特征在于，包括偏振光发射装置（1）、海雾发生装置（2）和偏振光接收装置（3）；

所述偏振光发射装置（1）用于发射偏振光，将偏振光传递至所述海雾发生装置（2）；所述海雾发生装置（2）用于模拟海雾环境下的传输信道进行偏振光传输；所述偏振光接收装置（3）用于偏振光接收，进行偏振信息收集；

所述海雾发生装置（2）包括沿偏振光传输方向依次连接的多层海雾箱以及排空装置，所述多层海雾箱用于容纳悬浮的海雾粒子，模拟室内真实海雾环境，所述偏振光在多层海雾箱中传输，并被所述偏振光接收装置（3）接收，所述排空装置用于在测量后排空海雾粒子；

所述偏振光接收装置（3）包括光束接收模块、分光模块、偏振分析模块、穆勒矩阵成像模块、光功率计（328）、仪器控制模块（329）、图像处理与储存模块（330）以及电源模块（331）；

所述偏振光经过所述光束接收模块进入偏振光接收装置（3），通过所述分光模块分成不同光束，其中一束被光功率计（328）所接收，用以计算海雾发生装置（2）内的光学厚度，其余光束被所述偏振分析模块和穆勒矩阵成像模块接收，所述仪器控制模块（329）用于调整穆勒矩阵成像模块，使其达到实验要求的线偏振光或圆偏振光；所述图像处理与储存模块（330）用于处理与储存来自穆勒矩阵成像模块生成的图像；所述电源模块（331）为仪器控制模块（329）和图像处理与储存模块（330）供电；

所述光束接收模块包括第五光学窗口（31）、缩束器（32）和第二准直器（33），所述光束通过第五光学窗口（31）进入后，经过所述缩束器进行缩束，所述第二准直器（33）用于将光束整形并沿光轴进行传输；

所述分光模块包括第一分光棱镜（34）、450nm滤光片（35）、第二分光棱镜（36）、第三分光棱镜（312）、550nm滤光片（313）、第四分光棱镜（314）、第五分光棱镜（320）、650nm滤光片（321）和第六分光棱镜（322）；所述偏振分析模块包括第一偏振分析仪（37）、第二偏振分析仪（315）和第三偏振分析仪（323）；

所述偏振光分别经过第一分光棱镜（34）、第三分光棱镜（312）和第五分光棱镜（320）后，平均分成四等份的光束，其中一束被光功率计（328）所接收，其余三束光又被第二分光棱镜（36）、第四分光棱镜（314）和第六分光棱镜（322）平均分成六等份的光束，并分别被第一偏振分析仪（37）、450nm穆勒矩阵成像单元（38）、第二偏振分析仪（315）、550nm穆勒矩阵成像单元（316）、第三偏振分析仪（323）和650nm穆勒矩阵成像单元（324）接收，用以分析海雾发生装置（2）内海雾环境的散射规律。

2.根据权利要求1所述的穆勒矩阵同步测量系统，其特征在于，所述偏振光发射装置（1）包括LED光源（11）、第一准直器（12）、衰减片（13）、第一偏振片（14）和第一1/4波片（15）；

所述LED光源（11）用于发出可见光波段的光束，所述第一准直器（12）用于将光束整形并沿光轴进行传输，所述衰减片（13）用于对光束进行光强度调整，所述第一偏振片（14）用于对光束进行起偏，所述第一1/4波片（15）用于将起偏后的线偏振光转化成圆偏振光。

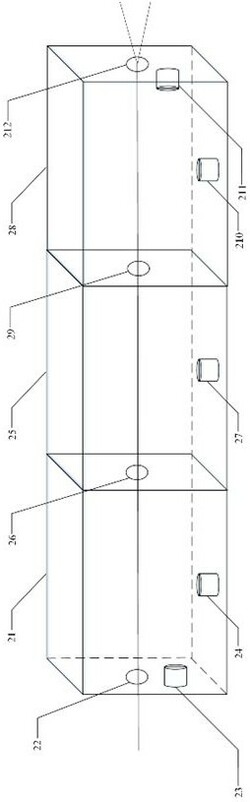

3.根据权利要求1所述的穆勒矩阵同步测量系统，其特征在于，所述多层海雾箱包括第一海雾箱（21）、第二海雾箱（25）和第三海雾箱（28），所述第一海雾箱（21）、第二海雾箱（25）和第三海雾箱（28）中分别设有第一海雾发生器（24）、第二海雾发生器（27）和第三海雾发生器（210），用于将海水进行超声波雾化产生海雾粒子；所述多层海雾箱上设有光学窗口，偏振光依次通过第一光学窗口（22）、第二光学窗口（26）、第三光学窗口（29）和第四光学窗口（212）进行传输。

4.根据权利要求1所述穆勒矩阵同步测量系统，其特征在于，所述穆勒矩阵成像模块包括450nm穆勒矩阵成像单元（38）、550nm穆勒矩阵成像单元（316）和650nm穆勒矩阵成像单元（324）；

所述450nm穆勒矩阵成像单元（38）中包括沿光路依次设置的第二1/4波片（39）、第二偏振片（310）和第一CCD（311），所述550nm穆勒矩阵成像单元（316）中包括沿光路依次设置的第三1/4波片（317）、第三偏振片（318）和第二CCD（319），所述650nm穆勒矩阵成像单元（316）中包括沿光路依次设置的第四1/4波片（325）、第四偏振片（326）和第三CCD（327）。

5.一种穆勒矩阵同步测量方法，其特征在于，应用如权利要求1‑4中所述的穆勒矩阵同步测量系统，所述方法包括以下步骤：S1、利用海雾发生装置（2）模拟室内真实多层海雾环境；

S2、通过偏振光发射装置（1）发射偏振光，使偏振光通过海雾发生装置（2），最后被偏振光接收装置（3）接收；

S3、通过偏振光接收装置（3）进行穆勒矩阵同步测量，计算退偏图像和双向衰减图像，并测量海雾发生装置（2）中多层海雾模拟装置的光学厚度；

S4、利用第一排空装置（23）和第二排空装置（211）排空海雾发生装置（2）中的海雾，测量实验完毕。

6.根据权利要求5所述的穆勒矩阵同步测量方法，其特征在于，所述步骤S1中所述室内真实多层海雾环境的模拟方式为：通过第一海雾发生器（24）、第二海雾发生器（27）、第三海雾发生器（210）将海水进行超声波雾化产生海雾粒子；

若偏振光上行传输，则第一海雾发生器（24）的喷雾时间是第二海雾发生器（27）喷雾时间的2倍，是第三海雾发生器（210）喷雾时间的4倍；若偏振光下行传输，则第三海雾发生器（210）喷雾时间是第二海雾发生器（27）喷雾时间的2倍，是第一海雾发生器（24）的喷雾时间的4倍；

通过海雾粒子的自由运动在第一海雾箱（21）、第二海雾箱（25）和第三海雾箱（28）形成均匀的多层海雾环境。

7.根据权利要求5所述的穆勒矩阵同步测量方法，其特征在于，所述步骤S2具体包括：

S2.1、LED光源（11）发出可见光波段的光束经过第一准直器（12）将光束整形并沿光轴进行传输，再通过衰减片（13）进行光强衰减，使光功率降低至10mw以下；

S2.2、依次调整第一偏振片（14）方向为0°、45°、90°和135°，使光通过第一偏振片（14）进行起偏，最后被偏振光接收装置（3）接收。

8.根据权利要求5所述的穆勒矩阵同步测量方法，其特征在于，所述步骤S3具体包括：

S3.1、计算海雾发生装置（2）的光学厚度：

I=I0exp(‑keL)=  I0exp(‑τ)，

其中，I代表海雾完全扩散充满箱体内部后出射偏振光强值，I0代表空箱状态下的偏振入射光强值，ke代表消光系数，L为激光在海雾介质中的传输距离，τ代表光学厚度；

S3.2、其中第一偏振分析仪（37）、第二偏振分析仪（315）和第三偏振分析仪（323）分析入射偏振光的偏振度和椭圆率数据，450nm穆勒矩阵成像单元（38）、550nm穆勒矩阵成像单元（316）和650nm穆勒矩阵成像单元（324）生成穆勒矩阵图像；

当偏振光发射装置（1）发射偏振方向为0°的线偏振光时，第二偏振片（310）、第三偏振片（318）和第四偏振片（326）调整偏振方向依次为0°、45°、90°、135°，并在第一CCD（311）、第二CCD（319）和第三CCD（327）中同步采集4张线偏振图像；再改变第二1/4波片（39）、第三1/4波片（317）和第四1/4波片（325）的旋转方向使其与第二偏振片（310）、第三偏振片（318）和第四偏振片（326）组合形成左旋和右旋圆偏振光，并在第一CCD（311）、第二CCD（319）和第三CCD（327）中同步采集两张圆偏振图像；

S3.3、当偏振光发射装置（1）发射偏振方向为45°线偏振光、90°线偏振光、135°线偏振光、左旋圆偏振光和右旋圆偏振光时，分别重复步骤S3.1和S3.2；

S3.4、将步骤S3.2和S3.3中得到的36种偏振图像，通过下式进行计算得到穆勒矩阵图像：
