专利号: 2023101916809
申请人: 陕西华盛天创电子科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

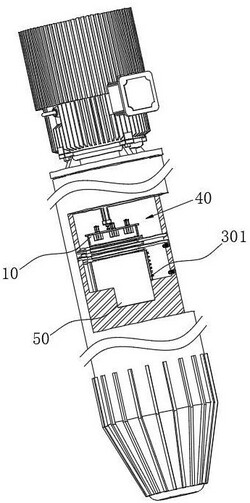

1.一种石油地质勘探用取样装置,包括钻地主体(10)、用于驱动钻地主体(10)转动的传动装置(20)以及设置在钻地主体(10)内的取样机构(30),其特征在于:所述取样机构(30)包括用于采集地质内土壤的取样组件,所述取样组件上设置有对取样组件附近土壤内固态物进行清除,并使土壤进入取样组件内的破开组件,所述破开组件的上方设置有混匀组件(40),所述混匀组件(40)用于对取样组件所采集的土样进行混匀,取样组件取样后,破开组件还对取样组件内所取出的土样进行等量缩分,使土样进行含量检测;

所述取样组件包括安装在钻地主体(10)内用于采集土样的取样盒(301),所述破开组件包括设置在取样盒(301)上的破开板(302),所述破开板(302)通过多组刀块组成,多个刀块通过轴体连接,轴体与取样盒(301)转动连接,所述破开板(302)用于对取样盒(301)上方土壤内的石块向一侧推开;

所述混匀组件(40)包括设置在钻地主体(10)内的横板(401),所述横板(401)位于取样盒(301)的上方,所述横板(401)上安装有挡板(402),所述横板(401)和挡板(402)组成限制挡环,所述横板(401)上转动设置有用于对土样进行混匀的叶扇(403),所述限制挡环用于在土样通过叶扇(403)进行混匀时进行限制,使土样处于一个定点区域内混匀;

所述取样盒(301)内设置有承接板(305),所述承接板(305)与取样盒(301)之间通过承接弹簧(306)连接,所述承接板(305)用于对土样进行承接,且承接板(305)通过固定气缸驱动,所述挡板(402)上滑动连接有延伸板(4021);

当固定气缸驱动承接板(305)向上运动时,使土样接触横板(401)和延伸板(4021),土样受到横板(401)、延伸板(4021)及承接板(305)的限制挤压形成块状,控制破开板(302)转动,对块状的土样进行等量分割。

2.根据权利要求1所述的石油地质勘探用取样装置,其特征在于:所述破开板(302)的尺寸小于取样盒(301),所述破开板(302)位于取样盒(301)上方时,破开板(302)对取样盒(301)形成一个进料缺口,进料缺口用于限制土壤进入取样盒(301)内的量度,并限制土壤在取样盒(301)内的位置,使土壤不会布满在取样盒(301)内。

3.根据权利要求1所述的石油地质勘探用取样装置,其特征在于:所述钻地主体(10)内滑动连接有承接柱(50),所述承接柱(50)通过定位气缸驱动,所述承接柱(50)的顶部靠近在取样盒(301)的侧面上,所述承接柱(50)用于对承接板(305)推出的块状土样进行限制,使破开板(302)对受到限制的块状土样进行分割。

4.根据权利要求1所述的石油地质勘探用取样装置,其特征在于:所述钻地主体(10)上开设有限制槽(104),所述限制槽(104)与破开板(302)滑动连接,所述限制槽(104)内铰接有限制杆(105),所述限制杆(105)与钻地主体(10)之间通过限制弹簧(106)连接。

5.根据权利要求1所述的石油地质勘探用取样装置,其特征在于:所述钻地主体(10)上开设有导出口(101),所述导出口(101)上铰接有密封壳(60),所述密封壳(60)与导出口(101)之间通过压力弹簧连接,所述导出口(101)上开设有通口,所述通口用于使取样盒(301)通过,所述通口内铰接有密封板(102);

所述钻地主体(10)上开设有伸出口(103),所述伸出口(103)内转动设置有拨动杆(107),所述拨动杆(107)通过拨动杆电机(109)驱动,所述拨动杆(107)用于对分割后的土样进行推动;

所述取样盒(301)的侧面上设置有取样盒刀板(304)。

6.一种用于操作根据权利要求1‑5中任一项所述的石油地质勘探用取样装置的取样方法,其特征在于:包括如下步骤:

步骤一:通过钻地主体(10)转动伸入地表内达到需要采集土样的区域;

步骤二:由取样盒(301)和破开板(302)转动伸出钻地主体(10),破开板(302)破除取样盒(301)上方的固态物,并在破开板(302)的限制下,使取样盒(301)上形成进料缺口,土壤由进料缺口进入取样盒(301)内的承接板(305)上,采集完成后,取样盒(301)和破开板(302)复位至钻地主体(10)内;

步骤三:通过挡板(402)和延伸板(4021)对承接板(305)上的土样进行区域限制,伴随着叶扇(403)转动对土样分散混匀,叶扇(403)不再转动,由承接板(305)向上使土样被延伸板(4021)和横板(401)压缩形成块状,块状土样通过破开板(302)进行等量的块状土样分割,以获得多等分土样并进行土样的含量检测。
