专利号: 2023102067734
申请人: 陕西中创卓安建设工程有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 磨削;抛光
更新日期:2025-03-30
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

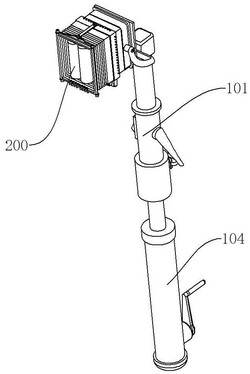

1.一种建筑施工用墙面打磨装置,其特征在于:

包括打磨杆、连接机构和打磨机构,打磨杆竖直设置;打磨机构包括外壳、柔性罩、两个磨辊组件、两个驱动组件和两个伸缩杆组件;连接机构设置于打磨杆的上端,连接机构用于连接打磨杆和打磨机构;外壳的一端转动连接于连接机构,外壳内固定设置有竖直的第一连接杆;柔性罩的一端套设于外壳的另一端,柔性罩的另一端用于和墙面接触,柔性罩能够伸缩;

每个磨辊组件包括第二连接杆、第三连接杆、弹簧、磨辊和砂纸;第二连接杆的一端转动连接于第一连接杆,第二连接杆的另一端固定设置有磨辊支撑架,第二连接杆上开设有调节槽,调节槽沿着第二连接杆的长度方向延伸;第三连接杆的一端转动连接于第一连接杆,第三连接杆的另一端滑动地设置于调节槽内;弹簧设置于调节槽内,弹簧的一端固定连接于调节槽的槽壁,弹簧的另一端固定连接于第三连接杆的另一端;磨辊竖直设置于磨辊支撑架上,且磨辊能够绕自身轴线转动,砂纸卷绕在磨辊的侧面;每个驱动组件用于驱动一个磨辊转动;

两个伸缩杆组件分别在外壳的上下两端,每个伸缩杆组件包括支撑杆和两个伸缩杆;

支撑杆沿着柔性罩的长度方向延伸,支撑杆的一端连接于外壳上,支撑杆的另一端连接于柔性罩上;伸缩杆的一端转动连接于支撑杆的另一端,两个伸缩杆的另一端分别转动连接于柔性罩靠近墙面一端的两侧,伸缩杆能够伸缩。

2.根据权利要求1所述的一种建筑施工用墙面打磨装置,其特征在于:

在柔性罩的下端面上,且处于柔性罩靠近墙面的一端开设有多个气孔,多个气孔沿着从柔性罩的一侧到柔性罩另一侧的方向均布,气孔倾斜设置,多个气孔将柔性罩中两侧的粉尘向柔性罩的中部集中;

所述建筑施工用墙面打磨装置还包括除尘机构,除尘机构包括风机、后板件、排气扇和出粉管;风机设置于外壳上,风机上设置有多个吹风管,多个吹风管和多个气孔一一对应;

后板件固定设置于外壳靠近打磨杆的一端,后板件上开设有出粉口,排气扇设置于出粉口处,出粉管的一端设置于出粉口处;排气扇转动,将柔性罩内的粉尘通过出粉管抽出。

3.根据权利要求1所述的一种建筑施工用墙面打磨装置,其特征在于:

外壳的两侧分别固定设置有一个外壳连接件;连接机构包括连接U形架,连接U形架包括横杆和两个U形杆,横杆水平设置,横杆转动连接于打磨杆的上端;每个U形杆的一端垂直设置于横杆的一端,每个U形杆的另一端开设有U形架连接孔,外壳连接件转动设置于U形架连接孔内。

4.根据权利要求3所述的一种建筑施工用墙面打磨装置,其特征在于:

所述建筑施工用墙面打磨装置还包括第一调节机构,第一调节机构包括齿轮轴、第一齿轮、锥齿轮组、第一转轴、第二齿轮和调平握把;齿轮轴水平设置,齿轮轴的一端转动设置于打磨杆的上端,齿轮轴的另一端和横杆固定连接,且齿轮轴垂直于横杆;第一齿轮固定连接于齿轮轴的一端;

锥齿轮组包括竖杆、第一锥齿轮和第二锥齿轮;竖杆竖直设置于打磨杆内,第一锥齿轮设置于竖杆的上端,第一锥齿轮和第一齿轮啮合,第二锥齿轮设置于竖杆的下端;第一转轴水平设置于打磨杆内,且第一转轴能够绕自身轴线转动;第二齿轮转动设置于打磨杆内,且第二齿轮固定连接于第一转轴的一端,第二锥齿轮和第二齿轮啮合;调平握把转动设置于打磨杆的外壁上,且调平握把固定连接于第一转轴的另一端;通过第一调节机构调节打磨机构的角度,使得当打磨杆倾斜时,打磨机构整体能够保证水平。

5.根据权利要求1所述的一种建筑施工用墙面打磨装置,其特征在于:

打磨杆的下端开设有安装槽,安装槽沿着打磨杆的轴向延伸,且安装槽内开设有螺纹;

所述建筑施工用墙面打磨装置还包括第二调节机构,第二调节机构包括连接管、螺杆、第三锥齿轮、第二转轴、第三齿轮和摇柄;连接管的上端套设于打磨杆的下端,连接管能够相对于打磨杆上下移动;螺杆竖直设置,螺杆的上端转动设置于安装槽内,螺杆和安装槽螺纹配合,螺杆的下端设置于连接管内;第三锥齿轮固定设置于螺杆的下端,第二转轴水平设置于连接管内,且第二转轴能够绕自身轴线转动;第三齿轮转动地设置于连接管内,第三齿轮固定连接于第二转轴的一端,第三锥齿轮和第三齿轮啮合;摇柄转动设置于连接管的外壁上,摇柄固定连接于第二转轴的另一端。

6.根据权利要求1所述的一种建筑施工用墙面打磨装置,其特征在于:

每个驱动组件包括电机、第四齿轮和第五齿轮;电机固定设置于磨辊支撑架上,第四齿轮连接于电机的输出轴;磨辊的两端固定设置有连接轴,磨辊下端的连接轴转动设置于磨辊支撑架上;第五齿轮固定设置于磨辊上端的连接轴上,第五齿轮和第四齿轮啮合;电机带动两个磨辊相对转动,即两个磨辊的转动方向是由柔性罩的两侧向柔性罩的中间转动。

7.根据权利要求1所述的一种建筑施工用墙面打磨装置,其特征在于:

磨辊上开设有砂纸卡槽,砂纸卡槽沿着磨辊的轴向延伸,砂纸两端嵌入砂纸卡槽内被夹紧。

8.根据权利要求1所述的一种建筑施工用墙面打磨装置,其特征在于:

外壳开设有多个第一螺纹孔,柔性罩靠近外壳的一端固定设置有连接框,连接框上开设有多个第二螺纹孔;打磨机构还包括固定环和多个固定螺钉;固定环套设于外壳,固定环上开设有多个第三螺纹孔;连接框设置于固定环和外壳之间,外壳、连接框和固定环从内到外依次设置,固定螺钉依次穿过第一螺纹孔、第二螺纹孔和第三螺纹孔,并将外壳、连接框和固定环固定连接。

9.根据权利要求1所述的一种建筑施工用墙面打磨装置,其特征在于:

在柔性罩的上端面和下端面分别开设有两个第一柔性罩连接孔,两个第一柔性罩连接孔分别靠近柔性罩的两侧;在柔性罩的上端面的中部和下端面的中部分别开设有一个第二柔性罩连接孔;外壳的上端面和下端面上分别开设有一个固定环连接孔;

支撑杆的一端开设有第一伸缩杆连接孔,支撑杆的另一端开设有第二伸缩杆连接孔;

伸缩杆远离支撑杆的一端开设有第三伸缩杆连接孔;第三伸缩杆连接孔和第一柔性罩连接孔通过一个固定螺钉连接;第二伸缩杆连接孔和第二柔性罩连接孔通过一个固定螺钉连接;第一伸缩杆连接孔和固定环连接孔通过一个固定螺钉连接。
