1.一种同时具备磁共振和荧光成像性能的复合材料的制备方法，其特征在于，包括如下步骤：(1)容积为10毫升的圆底烧瓶中加入2毫升双蒸水，依次加入碲粉和硼氢化钠，磁力搅拌1h，直到溶液呈白色，得到碲氢化钠溶液，待用；

(2)容积为250毫升的圆底烧瓶中加入100毫升双蒸水，通氮气20分钟除去氧气，依次加入谷胱甘肽和氯化镉，搅拌至溶解，调节pH，滴加高锰酸钾，搅拌，得到棕黄色溶液，加入(1)得到的溶液，搅拌20分钟，所得溶液回流加热后，加入丙酮，沉淀离心分离，真空干燥，得红色粉末。

2.根据权利要求1所述的制备方法，其特征在于：谷胱甘肽和氯化镉的质量比1:1.2，实验中谷胱甘肽为0.05克，氯化镉为0.06克。

3.根据权利要求1所述的制备方法，其特征在于：高锰酸钾浓度为30毫摩尔每升，加入的体积为5.2毫升。

4.根据权利要求1所述的制备方法，其特征在于：加入高锰酸钾的搅拌时间为30分钟，回流加热温度为100摄氏度，加热时间为1小时。

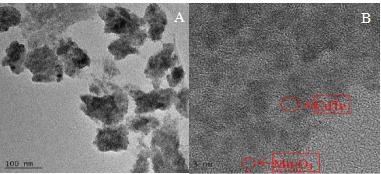

5.根据权利要求1所述的制备方法，其特征在于：所述复合材料为片状结构。
