专利号: 2023102318662
申请人: 华南农业大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

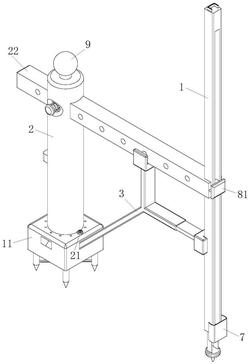

1.一种河道水位检测装置,其特征在于:包括水位滑架(1);所述水位滑架(1)的外部设置有配重座(11);所述配重座(11)的底端固接有一号锥形插杆(12),且一号锥形插杆(12)设置有多组;多组所述一号锥形插杆(12)的外部固接有刀条(13);所述刀条(13)的形状呈十字形;所述配重座(11)的端部设置有装配组件,装配组件用于对水位滑架(1)安装;

所述装配组件包括固定杆(2)、限位板(21)、伸缩架(22)、限位插销(23)和一号弹性件(24);所述固定杆(2)插接在配重座(11)的内部;所述限位板(21)固接在固定杆(2)的外部,且限位板(21)通过螺栓螺纹连接在配重座(11)处;所述伸缩架(22)滑动连接在固定杆(2)的内部,且伸缩架(22)的内壁滑动连接水位滑架(1);所述限位插销(23)插接在伸缩架(22)的内部,且限位插销(23)贯穿固定杆(2);所述一号弹性件(24)固接在固定杆(2)的内壁,且一号弹性件(24)的另一端固接限位插销(23)外部;

所述水位滑架(1)的内壁固接有短杆(5);所述水位滑架(1)的内壁滑动连接有浮板(51);所述水位滑架(1)的内部设置有监控组件,监控组件用于监测水位。

2.根据权利要求1所述的一种河道水位检测装置,其特征在于:所述配重座(11)的内部插接有支撑架(3);所述支撑架(3)的顶端固接有一号滑板(31),且一号滑板(31)滑动连接在伸缩架(22)的外部;所述支撑架(3)的内部滑动连接有伸缩板(32),且伸缩板(32)靠近支撑架(3)的一侧固接有弹性块;所述伸缩板(32)远离支撑架(3)的一端固接有二号滑板(33),且二号滑板(33)滑动连接在水位滑架(1)的外部。

3.根据权利要求1所述的一种河道水位检测装置,其特征在于:所述水位滑架(1)的内部滑动连接有滑动板(4);所述滑动板(4)的底端固接有压板(41);所述压板(41)的底端固接有二号锥形插杆(42)。

4.根据权利要求1所述的一种河道水位检测装置,其特征在于:所述监控组件包括挤压块(6);所述挤压块(6)滑动连接在水位滑架(1)的内部,且挤压块(6)设置有多组;所述挤压块(6)的内部固接有二号弹性件(61),且二号弹性件(61)的一端固接水位滑架(1)内壁;所述水位滑架(1)的内部安装有感应器(62),且感应器(62)设置有多组;所述固定杆(2)的内部安装有显示器(63),且感应器(62)与显示器(63)信号相连接。

5.根据权利要求1所述的一种河道水位检测装置,其特征在于:所述浮板(51)的外部固接有挡板(7),且挡板(7)位于浮板(51)远离水位滑架(1)的一侧;所述挡板(7)的两侧形状呈弯弧形。

6.根据权利要求1所述的一种河道水位检测装置,其特征在于:所述伸缩架(22)的外部固接有连接杆(8),且连接杆(8)设置有两组;所述连接杆(8)的外部固接有吸水棉(81)。

7.根据权利要求4所述的一种河道水位检测装置,其特征在于:所述固定杆(2)的顶端固接有警示灯(9);多组所述感应器(62)与警示灯(9)信号相连接。

8.根据权利要求1所述的一种河道水位检测装置,其特征在于:所述配重座(11)的顶端设置有防尘罩(91);所述防尘罩(91)的底端固接有限位杆(92),且限位杆(92)设置有两组。
