专利号: 2023102556675
申请人: 沂源县东里自然资源管理所
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2025-03-30
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

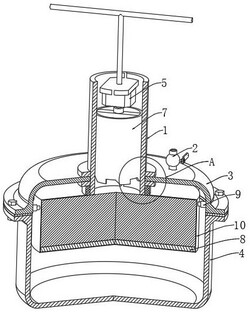

1.一种页岩取样设备,其特征在于:包括盖体(3)、罐体(4)、覆膜(10)和连接管(11),所述罐体(4)上设有容置空腔,所述罐体(4)对应容置空腔处安装有开合的盖体(3),盖体(3)外侧开设有连通容置空腔的安装孔或者罐体(4)外侧开设有连通容置空腔的安装孔,所述安装孔上安装有阀门一(2),所述盖体(3)外侧开设有连通容置空腔的穿孔,所述穿孔和导向管(1)的一端密封连接,所述导向管(1)内设有取样装置;

所述覆膜(10)的边沿和连接管(11)的侧面密封连接,所述连接管(11)和导向管(1)可拆卸连接;

所述盖体(3)内壁或者罐体(4)容置空腔内设有若干个定位件(9),所述定位件(9)包括安装在罐体(4)上的壳体(95),所述壳体(95)内滑动密封安装有滑块(94),所述滑块(94)一侧安装有滑动杆(92),所述滑动杆(92)远离滑块(94)的一端滑动贯穿并延伸至壳体(95)外,所述壳体(95)远离滑动杆(92)的位置开设有连通其内外的连通孔(96);

滑块(94)将壳体(95)内腔分割成第一腔体和第二腔体,且第一腔体和连通孔(96)连通,壳体(95)外的水经连通孔(96)进入第一腔体内,第二腔体内为密封气体,且容置空腔和外部大气连通时滑块(94)靠近连通孔(96)。

2.根据权利要求1所述的页岩取样设备,其特征在于:所述滑动杆(92)位于壳体(95)内的部分安装有弹性件(93),所述滑动杆(92)位于壳体(95)外的一端安装有弹性垫(91)。

3.根据权利要求1或者2所述的页岩取样设备,其特征在于:所述取样装置包括驱动机构(5),所述驱动机构(5)的输出轴上安装有切割筒刀(7)。

4.根据权利要求3所述的页岩取样设备,其特征在于:所述覆膜(10)内设有隔板(8)。

5.根据权利要求1所述的页岩取样设备,其特征在于:所述罐体(4)的外侧安装有半导体制冷片(6),且罐体(4)为金属材质。

6.根据权利要求1所述的页岩取样设备,其特征在于:所述导向管(1)远离盖体(3)的一端安装有可拆卸的扣盖(16),所述扣盖(16)上开设有连通其内外的通孔,所述通孔上安装有阀门二(17)。

7.根据权利要求6所述的页岩取样设备,其特征在于:所述罐体(4)内设有切割覆膜(10)的刀片(15),导向管(1)内设有容纳件(14),容纳件(14)内壁的底侧设有若干个透孔,且容纳件(14)内设有电加热件二,所述罐体(4)内设有电加热件一(13),覆膜(10)内设有丝网(12)。

8.根据权利要求6所述的页岩取样设备,其特征在于:所述覆膜(10)远离导向管(1)的位置开设有连接孔,所述连接孔和盛放件(18)连接。

9.一种页岩取样方法,其特征在于:应用权利要求3或4所述的页岩取样设备,包括覆膜(10)包裹待取样页岩且覆膜(10)的边沿和连接管(11)侧面密封连接,连接管(11)和导向管(1)连接;

盖体(3)安装在罐体(4)上且盖体(3)密封遮挡容置空腔;

通过阀门一(2)向罐体(4)内注入水并对水加压,定位件(9)的滑动杆(92)伸出并顶在覆膜(10)上;

切割筒刀(7)进入导向管(1)内并与待取样页岩接触,且驱动机构(5)带动切割筒刀(7)转动且切割筒刀(7)对待取样页岩切割。
