专利号: 2023102641150
申请人: 湖北晨林装饰有限公司
专利类型:发明专利
专利状态:授权未缴费
专利领域: 建筑物
更新日期:2024-04-22
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

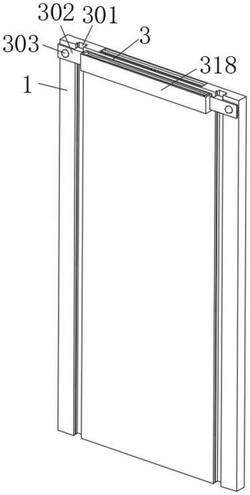

1.一种钢结构建筑用幕墙饰面板结构,包括幕墙板(1),其特征在于:所述幕墙板(1)外部设置有幕墙清理机构(3)与自洁机构(4);

所述幕墙清理机构(3)包括:

装饰性滑槽(301),所述装饰性滑槽(301)为长条方形槽,所述装饰性滑槽(301)开设在幕墙板(1)外壁,所述装饰性滑槽(301)外壁滑动连接有滑块(302),所述装饰性滑槽(301)起到对滑块(302)限位滑动作用;

转球套(303),所述转球套(303)为半圆形罩结构,所述转球套(303)内壁滑动连接有转球B(315),所述转球B(315)外壁与幕墙板(1)外壁接触,所述滑块(302)外壁固定连接有连接板(318),所述转球套(303)起到支撑限位转球B(315)的作用;

升降板(305),所述升降板(305)为长方形条状结构,所述升降板(305)外壁与幕墙板(1)内壁滑动连接,所述升降板(305)外壁固定连接有弹簧(306),所述弹簧(306)一端固定连接有固定板(307),所述固定板(307)外壁与幕墙板(1)内壁固定连接;

升降板(305)外壁固定连接有磁块二(308),所述升降板(305)外壁滑动连接有转球A(309),所述滑块(302)外壁固定连接有弹性刷毛(319),所述连接板(318)外壁固定连接有弹性刷毛(319),所述滑块(302)外壁固定连接有细滑块(316),所述细滑块(316)外壁滑动连接有细槽(320),所述细槽(320)开设在装饰性滑槽(301)内壁;

连接板(318)顶部开设有倾斜槽(310),所述倾斜槽(310)内壁开设有下水槽(311),所述下水槽(311)内部开设有倾斜水槽(313),所述倾斜水槽(313)内壁开设有喷水槽(314),倾斜槽(310)、下水槽(311)、倾斜水槽(313)与喷水槽(314)相互连通,所述下水槽(311)内部与连接板(318)外部连通,所述喷水槽(314)内部与连接板(318)外部连通;

转球B(315)内壁固定连接有磁块一(401),所述滑块(302)外壁固定连接有固定条(317),所述固定条(317)内壁开设有升降槽(404),所述升降槽(404)内壁滑动连接有磁杆(402),所述磁杆(402)外壁固定连接有细弹簧(403),所述细弹簧(403)一端与升降槽(404)内壁固定连接,升降板(305)自身具有磁性,所述连接板(318)自身具有磁性,所述升降板(305)与连接板(318)相对一侧的磁性为异极相吸的磁性。

2.根据权利要求1所述的一种钢结构建筑用幕墙饰面板结构,其特征在于:所述磁块二(308)自身具有磁性,所述固定板(307)自身具有磁性,所述磁块二(308)与固定板(307)相对一侧的磁性为异极相吸的磁性。

3.根据权利要求2所述的一种钢结构建筑用幕墙饰面板结构,其特征在于:所述磁块一(401)自身具有磁性,所述磁杆(402)自身具有磁性,所述磁块一(401)与磁杆(402)相对一侧的磁性为异极相吸。
