专利号: 2023103398838
申请人: 山东交通学院
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

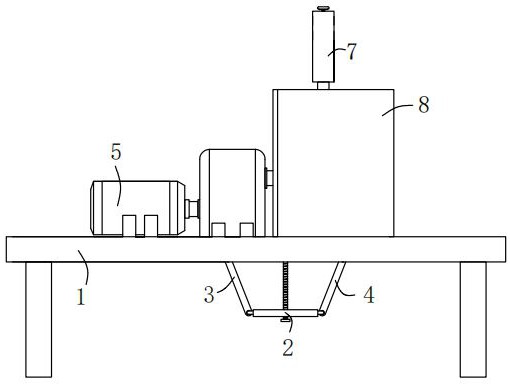

1.一种高速旋转试验机,其特征在于,包括:

机架,所述机架上开设有第一滑孔和第二滑孔;

调节组件,所述调节组件包括第一电机、丝杆和升降板,所述第一电机镶嵌安装在所述机架的底部,丝杆的顶端与所述第一电机的输出轴固定连接,所述丝杆的表面螺纹连接有升降板;

传动件一,所述传动件一包括第一传动杆和第一滑架,所述第一滑架滑动安装在所述第一滑孔内,所述第一传动杆的一端与所述升降板铰接,所述第一传动杆的另一端与所述第一滑架铰接;

传动件二,所述传动件二包括第二传动杆和第二滑架,所述第二滑架滑动安装在所述第二滑孔内,所述第二传动杆的一端与所述升降板铰接,所述第一传动杆的另一端与所述第二滑架铰接;

驱动机构,所述驱动机构安装在所述第一滑架上;

锁定机构,所述锁定机构安装在所述第二滑架上;

安装机构,所述安装机构固设在所述机架的顶部;

其中,所述升降板位于最底部时,所述驱动机构与所述锁定机构处于锁定状态,能够对安装在所述安装机构上的试验工件锁定,实现所述驱动机构与所述锁定机构的同步控制;

所述驱动机构包括依次连接的第二电机、齿轮变速箱和驱动主轴,所述第二电机及所述齿轮变速箱均固设在所述第一滑架上,所述齿轮变速箱的输入端与所述第二电机的输出轴固定连接,所述齿轮变速箱的输出端与所述驱动主轴固定连接,所述驱动主轴上固设有挡环;

所述驱动主轴的一端为空心管结构,所述锁定机构包括依次连接的安装架、对接轴和锁定卡轴,所述安装架固设在第二滑架的顶部,所述对接轴插入所述驱动主轴内,所述对接轴转动安装在所述安装架上,所述对接轴上固设有锁定卡轴;

所述安装机构包括支架、转动架、安装盘和轴承,所述支架固设在所述机架的顶部,所述转动架的轴端与所述支架转动连接,所述安装盘包括盘体和锁定丝杆,所述盘体固设在所述转动架上,所述锁定丝杆螺纹安装在所述盘体上,所述轴承装配在所述盘体内,所述锁定丝杆抵接在所述轴承上;

所述安装盘至少设置有两个,两个所述安装盘对称安装在所述转动架上;

所述驱动主轴上开设有相互连通的伸缩孔结构和两个伸缩槽结构,弹性件的一端固设在所述伸缩槽结构内,所述弹性件的另一端固设有伸缩轴,第三传动杆的一端与所述伸缩轴铰接,所述第三传动杆的另一端铰接有锁定板,所述锁定板滑动安装在所述伸缩孔结构内,所述锁定板的一端抵接在所述对接轴上,所述锁定板的另一端与所述轴承抵接;

所述高速旋转试验机还包括旋转组件,所述旋转组件包括弹性伸缩件、伸缩齿板和齿轮,所述弹性伸缩件的底端与所述升降板固定,所述弹性伸缩件的顶端固设有伸缩齿板,所述伸缩齿板贯穿所述机架且滑动连接,齿轮通过单向轴承转动安装在所述转动架的轴端,所述伸缩齿板对准在所述齿轮的表面。

2.根据权利要求1所述的高速旋转试验机,其特征在于,所述高速旋转试验机还包括防护箱,所述防护箱罩设在所述安装机构外,所述安装架位于所述防护箱内,所述驱动主轴贯穿所述防护箱,且滑动连接,所述防护箱的顶部开设有通孔,所述通孔与所述转动架匹配。

3.根据权利要求2所述的高速旋转试验机,其特征在于,所述防护箱由固定板和滑动罩组成,所述通孔开设在所述滑动罩上,所述固定板固设在所述机架的顶部,所述滑动罩抵接在所述固定板上,所述滑动罩滑动安装在所述机架的顶部,所述机架的顶部固设有伸缩件,所述伸缩件的输出端与所述滑动罩固定连接。

4.根据权利要求3所述的高速旋转试验机,其特征在于,所述伸缩齿板上固设有刹板,所述刹板的表面与所述齿轮的表面匹配,所述刹板与所述驱动主轴错位分布。

5.根据权利要求4所述的高速旋转试验机,其特征在于,所述刹板的顶部设置有齿面。
