专利号: 2023103659043
申请人: 南京中菩建设工程有限公司
专利类型:发明专利
专利状态:授权未缴费
专利领域: 水利工程;基础;疏浚
更新日期:2024-04-02
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

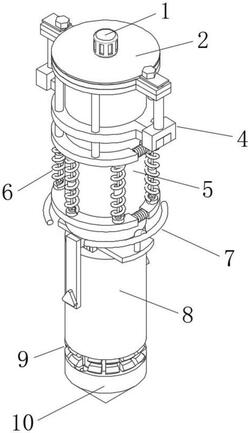

1.一种建筑挖掘用破碎锤,包括电动机(1),其特征在于:所述电动机(1)的输出端固定连接有圆形顶板(2),所述圆形顶板(2)的外表面固定连接有圆形外壳(3),圆形顶板(2)的底部设置有锁紧装置(4),所述锁紧装置(4)与圆形外壳(3)固定连接,锁紧装置(4)的内壁固定连接有轴承柱(5),所述轴承柱(5)的外表面固定连接有缓冲减幅装置(6),所述缓冲减幅装置(6)的顶部与锁紧装置(4)固定连接,缓冲减幅装置(6)的下方设置有导向装置(7),所述导向装置(7)的内壁固定连接有钻轴(8),所述钻轴(8)的顶部通过轴承与轴承柱(5)转动连接,钻轴(8)的底部固定连接有粉碎装置(9),所述粉碎装置(9)的底部固定连接有钻头(10);

所述锁紧装置(4)包括圆孔锁板(401),所述圆孔锁板(401)的上方设置有双杆固定板(402),所述双杆固定板(402)的底部与圆形外壳(3)固定连接,双杆固定板(402)的顶部贯穿有螺栓(403),所述螺栓(403)与圆孔锁板(401)螺纹连接,螺栓(403)的右侧设置有螺纹杆(404),所述螺纹杆(404)的顶部与双杆固定板(402)固定连接,螺纹杆(404)的底部螺纹连接有螺纹卡块(405),所述螺纹卡块(405)的内壁固定连接有圆弧锁板(406),所述圆弧锁板(406)的顶部固定连接有连接杆(407),所述连接杆(407)的顶部与圆孔锁板(401)固定连接;

所述导向装置(7)包括中心轴(701),所述中心轴(701)的外表面固定连接有转动锁紧机构(702),所述转动锁紧机构(702)的上方设置有导向锁紧机构(703),所述导向锁紧机构(703)与中心轴(701)固定连接,导向锁紧装置(4)的内壁固定连接有贯穿杆(704),所述贯穿杆(704)贯穿钻轴(8)且延伸至外端;

所述转动锁紧机构(702)包括圆弧孔板(7021),所述圆弧孔板(7021)的外表面固定连接有延伸连接板(7022),所述延伸连接板(7022)的顶部固定连接有连接弧杆(7023),所述连接弧杆(7023)靠近顶部的那一端固定连接有转动弧杆(7024),所述转动弧杆(7024)与圆形外壳(3)转动连接;

所述导向锁紧机构(703)包括固定圆弧板(7031),所述固定圆弧板(7031)的两端固定连接有立式圆角块(7032),所述立式圆角块(7032)的前方设置有连接块(7033),所述连接块(7033)的后端与固定圆弧板(7031)固定连接,连接块(7033)的前端固定连接有立式连接板(7034),所述立式连接板(7034)的前端固定连接有三角固定块(7035),所述三角固定块(7035)与贯穿杆(704)固定连接;

所述粉碎装置(9)包括转动块(901),所述转动块(901)的顶部固定连接有转动卡板(902),所述转动卡板(902)的内壁固定连接有圆弧块(903),所述圆弧块(903)的圆弧表面固定连接有圆弧转板(904),所述圆弧转板(904)的外表面固定连接有切割刃(905),圆弧转板(904)的内壁固定连接有吸附块(906),所述吸附块(906)的内部设置有推板(907),所述推板(907)靠近轴承的那一端固定连接有伸缩弹簧(908),所述伸缩弹簧(908)与钻轴(8)固定连接。

2.根据权利要求1所述的一种建筑挖掘用破碎锤,其特征在于:所述锁紧装置(4)的数量为两个,且两个所述锁紧装置(4)之间以轴承柱(5)为中心对称设置。

3.根据权利要求1所述的一种建筑挖掘用破碎锤,其特征在于:所述缓冲减幅装置(6)包括圆弧弹簧板(601),所述圆弧弹簧板(601)的底部固定连接有缓冲垫圈(602),所述缓冲垫圈(602)的底部固定连接有缓冲弹簧(603),所述缓冲弹簧(603)的内部设置有伸缩杆(604),所述伸缩杆(604)的底部固定连接有缓冲垫块(605),所述缓冲垫块(605)的底部与圆弧弹簧板(601)固定连接,缓冲垫块(605)的下方设置有连接弹簧(606),所述连接弹簧(606)与圆弧弹簧板(601)固定连接,连接弹簧(606)的内部设置有三角连接板(607),所述三角连接板(607)与圆弧弹簧板(601)固定连接。

4.根据权利要求3所述的一种建筑挖掘用破碎锤,其特征在于:所述缓冲减幅装置(6)的数量为两个,且两个所述缓冲减幅装置(6)之间以连接弹簧(606)为中心对称设置。

5.根据权利要求1所述的一种建筑挖掘用破碎锤,其特征在于:所述粉碎装置(9)的数量为三个,且三个所述粉碎装置(9)之间以钻轴(8)为中心对称设置。
