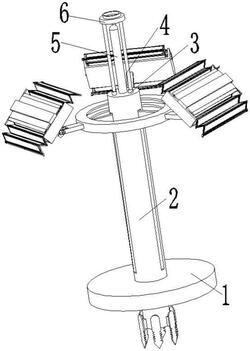

1.一种电力线直流电流遥测装置，包括支撑板（1），所述支撑板（1）的顶部固定连接有连接管（2），所述连接管（2）的顶部电性连接有接触环（3），所述接触环（3）的表面电性连接有信号杆（4），所述连接管（2）的顶部电性连接有电信杆（5），所述信号杆（4）的顶部电性连接有信号转换器（6），其特征在于，还包括；

埋地装置（7），包括与连接管（2）底部固定连接的埋地管（701），所述连接管（2）底部电性连接有接收器（702），所述接收器（702）的顶部电性连接有测试芯（703），所述埋地管（701）的表面固定连接有连接板（704），所述连接板（704）的表面固定连接有掘土板（705），所述掘土板（705）的表面开设有锯齿槽（706）；

分散部件（8），包括与连接管（2）表面开设的连通槽（801），所述连通槽（801）的内壁表面固定连接有连通管（802），所述连通槽（801）的内壁底部固定连接有连接箱（805），所述连接箱（805）远离连通槽（801）的一端固定连接有分散环（803），所述分散环（803）的表面开设有分散槽（804），所述分散槽（804）的表面设置有转动部件（9）；

分散部件（8）还包括信号芯片（806），所述信号芯片（806）与连接箱（805）的内壁表面固定连接，所述信号芯片（806）的表面接触有导电块（807），所述连通管（802）的一端通过连接箱（805）的表面与导电块（807）电性连接，所述连通管（802）远离连接箱（805）的一端通过连接管（2）的底部与接收器（702）电性连接，所述导电块（807）远离连通槽（801）的一端固定连接有接通杆（808），所述接通杆（808）远离导电块（807）的一端电性连接有信息接收器（809）；

转动部件（9）包括连接臂（901），所述连接臂（901）的一端与分散槽（804）的表面固定连接，所述连接臂（901）的表面转动连接有转杆（905），所述转杆（905）的表面固定连接有锁环（907），所述转杆（905）远离锁环（907）的一端转动连接有固定块（906），所述转杆（905）的表面固定连接有转动臂（908），所述转动臂（908）远离转杆（905）的一端固定连接有遮盖部件（10）；

转动部件（9）还包括导向环（904），所述导向环（904）与转动臂（908）的底部固定连接，所述连接臂（901）的内壁固定连接有接触管（902），所述接触管（902）的内壁底部固定连接有电芯（903），所述接触管（902）远离电芯（903）的一端通过分散槽（804）的内壁与信息接收器（809）电性连接，所述电芯（903）与导向环（904）表面接触。

2.根据权利要求1所述的一种电力线直流电流遥测装置，其特征在于：所述遮盖部件（10）包括收缩箱（101），所述收缩箱（101）的内壁底部设置有遥测部件（11），所述收缩箱（101）的底部与转动臂（908）的一端固定连接，所述收缩箱（101）的顶部固定连接有收缩板（102），所述收缩板（102）的内壁顶部固定连接有遮盖板（104），所述收缩箱（101）的顶部开设有滑槽（103），所述滑槽（103）设置于收缩板（102）的两侧，所述滑槽（103）的内壁滑动连接有滑块（106），所述滑块（106）的右侧固定连接有推动杆（105），所述推动杆（105）远离滑块（106）的一端与遮盖板（104）固定连接，所述滑块（106）的左侧固定连接有连动柱（107），所述连动柱（107）远离滑块（106）的一端固定连接有拉手（108）。

3.根据权利要求2所述的一种电力线直流电流遥测装置，其特征在于：所述遥测部件（11）包括承重箱（111），所述承重箱（111）的底部与收缩箱（101）的内壁底部固定连接，所述承重箱（111）的两侧固定连接有承重板（112），所述承重板（112）的表面固定连接有收缩杆一（114），所述收缩杆一（114）的表面转动连接有收缩板一（113），所述收缩板一（113）远离收缩杆一（114）的一端转动连接有收缩杆二（115），所述收缩杆二（115）的一端通过收缩板一（113）的表面固定连接有卡紧环（116），所述收缩杆二（115）的表面转动连接有收缩板二（117），所述收缩板二（117）设置于卡紧环（116）和收缩板一（113）之间。

4.根据权利要求3所述的一种电力线直流电流遥测装置，其特征在于：所述遥测部件（11）还包括测试板（118），所述测试板（118）与收缩板一（113）和收缩板二（117）的表面固定连接，所述收缩板二（117）远离收缩杆二（115）的一端固定连接有拉动钮块（119），所述拉动钮块（119）的表面固定连接有拉动板（120）。

5.根据权利要求1‑4任意一项所述的一种电力线直流电流遥测装置的测试方法，其特征在于，包括以下步骤：

S1、将连接管（2）通过掘土板（705）插入地面，转动分散环（803）通过锯齿槽（706）将埋地管（701）深入地底，通过测试芯（703）将地底电缆所散发的电力谐波进行接收，电力谐波被接收器（702）进行接收；

S2、电力谐波经过接收器（702）将电力谐波通过连通管（802）进入电信杆（5）被接收，从电信杆（5）向外散发电力谐波从而被信号转换器（6）接收，通过信号转换器（6）转换为电波信号，电波信号在通过信号杆（4）进入信号芯片（806），通过信号芯片（806）与导电块（807）表面接触将电波信号送入信息接收器（809）；

S3、电波信号从信息接收器（809）进入接触管（902）表面的电芯（903）进行信号汇集，通过导向环（904）和电芯（903）的表面接触将电波信号送入转动臂（908）内，将固定块（906）用手松开后，可通过转动臂（908）在转杆（905）表面的转动来调整转动臂（908）的角度；

S4、拉住拉动板（120）向外拖动，通过收缩板一（113）和收缩板二（117）在收缩杆一（114）和收缩杆二（115）表面的转动将测试板（118）向外拖出，电波信号从转动臂（908）进入至承重箱（111）内，再从承重箱（111）传输到测试板（118）表面向外散发电波信号，电波信号在向外传输至远程信号站被接收；

S5、当雨季快要来临时，拉动钮块（119）将测试板（118）收回收缩箱（101）内，拖动拉手（108）将滑块（106）通过滑槽（103）向外侧拉出，将推动杆（105）表面固定的遮盖板（104）从收缩板（102）内壁拉出将测试板（118）表面覆盖住。
