专利号: 2023103967701
申请人: 西安大真信息科技有限责任公司
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种基于物联网技术的土壤湿度检测系统,包括远程监控中心和用于在农田中监测土壤湿度的田间监控装置(002),其特征在于,所述远程监控中心包括计算机(101)和搭载在计算机(101)上的远程控制系统,所述田间监控装置(002)包括仪器外壳(201),所述仪器外壳(201)内固定安装有智能监湿器(202),所述仪器外壳(201)的底端固定安装有湿度传感器(203),所述仪器外壳(201)内设置有节能预监组件,所述节能预监组件包括由弹性材料制成的弹性球包(301),所述弹性球包(301)内填充有共湿预监体(302),所述共湿预监体(302)两侧的外壁上均贯穿嵌设有共湿导水棒(303),所述共湿导水棒(303)贯穿仪器外壳(201)的外壁并与之滑动密封连接,所述弹性球包(301)的底端固定连接有L形的触发板(304),所述节能预监组件还包括固定安装在仪器外壳(201)底端内壁上并设置为L形的支撑板(305),所述支撑板(305)上固定安装有与智能监湿器(202)相匹配的旱开机按钮(306),所述旱开机按钮(306)与智能监湿器(202)电连接;

所述智能监湿器(202)中设置有中央控制单元、检测控制模块、数据传输模块,所述中央控制单元与检测控制模块电连接,所述检测控制模块与数据传输模块电连接,所述检测控制模块与湿度传感器(203)电连接,所述远程控制系统包括数据接收模块,所述数据传输模块与数据接收模块通过物联网无线信号连接;

所述仪器外壳(201)上设置有保湿自调组件,所述保湿自调组件包括贯穿嵌设在仪器外壳(201)顶端外壁上的储水筒(401),且储水筒(401)与仪器外壳(201)的外壁活动连接,所述储水筒(401)内填充有水,所述储水筒(401)的底端内壁上固定安装有导水套(402),所述导水套(402)的顶端固定连接有与之相匹配的隔水套(403),所述隔水套(403)内设置有与之滑动密封连接的保湿导水柱(404),所述保湿导水柱(404)的底端固定连接有与之相匹配的隔水连接柱(405),所述隔水连接柱(405)的中部贯穿嵌设有保湿导水棒(406),所述保湿导水棒(406)的底端贯穿弹性球包(301)的外壁并延伸插入至共湿预监体(302)中;

所述共湿预监体(302)采用膨胀土制成,且共湿预监体(302)的当前含水率与正常情况下农田土壤的含水率相匹配,所述弹性球包(301)在共湿预监体(302)的撑胀下呈膨胀状态,所述共湿导水棒(303)采用吸水性材料制成;

所述共湿导水棒(303)的外壁上活动套设有弹性密封套(308),所述弹性密封套(308)的两端分别与弹性球包(301)的外壁以及仪器外壳(201)的内壁固定连接,且弹性密封套(308)采用弹性密封材料制成;

所述共湿导水棒(303)远离弹性球包(301)的一端套设有与之相匹配的吸水隔土套(309),所述吸水隔土套(309)与共湿导水棒(303)滑动密封连接,且吸水隔土套(309)采用吸水性材料制成;

所述导水套(402)、保湿导水柱(404)、保湿导水棒(406)均采用吸水性材料制成,所述隔水套(403)、隔水连接柱(405)采用密封性材料制成,所述保湿导水柱(404)的底端高于隔水套(403)的底端,所述隔水连接柱(405)贯穿储水筒(401)的底端外壁并与之滑动密封连接,且隔水连接柱(405)的底端与弹性球包(301)的外壁固定连接,所述隔水连接柱(405)与导水套(402)滑动密封连接,所述隔水套(403)的顶端设置为封口状,所述储水筒(401)内的水的液面高于隔水套(403)的顶端。

2.根据权利要求1所述的一种基于物联网技术的土壤湿度检测系统,其特征在于,所述节能预监组件还包括固定安装在仪器外壳(201)底端内壁上的涝开机按钮(307),所述涝开机按钮(307)与智能监湿器(202)相匹配,且涝开机按钮(307)与智能监湿器(202)电连接。

3.根据权利要求1所述的一种基于物联网技术的土壤湿度检测系统,其特征在于,所述远程控制系统还包括远程控制模块、提醒模块,所述远程控制模块通过物联网与中央控制单元无线信号连接,所述提醒模块与数据接收模块电连接。

4.根据权利要求1所述的一种基于物联网技术的土壤湿度检测系统,其特征在于,所述储水筒(401)的顶端外壁上贯穿嵌设有连接杆(407),所述连接杆(407)与储水筒(401)的外壁滑动连接,所述连接杆(407)的顶端固定连接有与储水筒(401)相匹配的密封塞(408)。

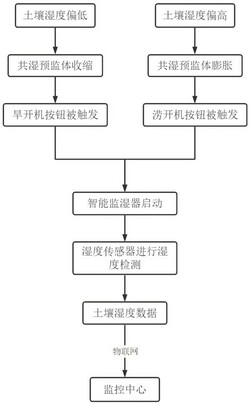

5.根据权利要求1‑4任一所述的一种基于物联网技术的土壤湿度检测系统的远程监控方法,其特征在于,包括以下步骤:

S1、在农田的合适位置挖取一个与田间监控装置(002)相匹配的坑洞,将田间监控装置(002)埋入该坑洞中;

S2、当土壤湿度偏低或者偏高时,触发板(304)会触发旱开机按钮(306)或者涝开机按钮(307),使智能监湿器(202)开机启动;

S3、智能监湿器(202)启动后,检测控制模块会控制湿度传感器(203)对土壤湿度进行精准检测;

S4、数据传输模块通过物联网将湿度传感器(203)检测到的土壤湿度数据传输给数据接收模块,然后通过计算机(101)将土壤湿度数据展示给相关工作人员。
