专利号: 2023103973685
申请人: 西安峰见智能电子有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 塑料的加工;一般处于塑性状态物质的加工
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

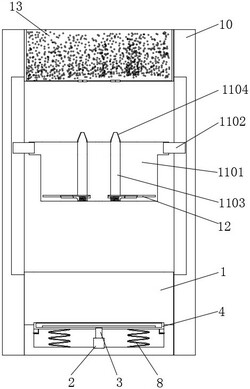

1.一种EPS泡沫塑料模具,包括母模(1),其特征在于:所述母模(1)中部底端固定连接有处理器(2),所述处理器(2)中部滑动连接有触发杆(3),所述触发杆(3)上端固定连接有承托架(4),所述承托架(4)中部固定安装有加热器(5),所述承托架(4)中部上端固定连接有铁网(6),所述承托架(4)下端左右两部均固定连接有卡扣(7),所述承托架(4)下端固定连接两个第一压缩弹簧(8),所述母模(1)内壁左右两端均固定连接有挡块(9),所述母模(1)左右两端均固定连接有线性模组(10),所述线性模组(10)中部滑动连接有子模(11),所述线性模组(10)上端固定连接有储料槽(13),所述子模(11)包括压块(1101),所述压块(1101)左右两端均固定连接有连接块(1102),所述压块(1101)中部开设有两个落料孔(1103),所述落料孔(1103)上端固定连接有导料槽(1104),所述落料孔(1103)外端位于压块(1101)中部位置开设有放置槽(1105),所述放置槽(1105)中部安装有填塞装置(12),所述填塞装置(12)包括电动伸缩杆(1201),所述电动伸缩杆(1201)左端固定连接有矩形块(1202),所述矩形块(1202)下端固定连接有龙骨(1203),所述龙骨(1203)下端固定连接有弹力膜(1204),所述弹力膜(1204)中部上端固定连接有支撑板(1205),所述支撑板(1205)上端固定连接有第二压缩弹簧(1206),所述储料槽(13)包括存料盒(1301),所述存料盒(1301)中部开设有两个矩形孔(1302),所述矩形孔(1302)左右两端均铰接有挡板(1303)。

2.根据权利要求1所述的一种EPS泡沫塑料模具,其特征在于:所述处理器(2)与加热器(5)电性连接,且触发杆(3)控制处理器(2)的信号发生。

3.根据权利要求1所述的一种EPS泡沫塑料模具,其特征在于:所述弹力膜(1204)远离龙骨(1203)的一端与矩形块(1202)下端固定连接,且弹力膜(1204)的内部材质为耐高温弹力橡胶。

4.根据权利要求1所述的一种EPS泡沫塑料模具,其特征在于:所述支撑板(1205)的横截面与落料孔(1103)相匹配,且电动伸缩杆(1201)与处理器(2)电性连接。

5.根据权利要求1所述的一种EPS泡沫塑料模具,其特征在于:所述导料槽(1104)形状为斜向棱台,且导料槽(1104)与矩形孔(1302)相匹配。

6.根据权利要求1所述的一种EPS泡沫塑料模具,其特征在于:所述存料盒(1301)中部存放有EPS颗粒,且挡板(1303)与存料盒(1301)的连接方式为复位铰接。
