专利号: 2023104091441
申请人: 湖北工业大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

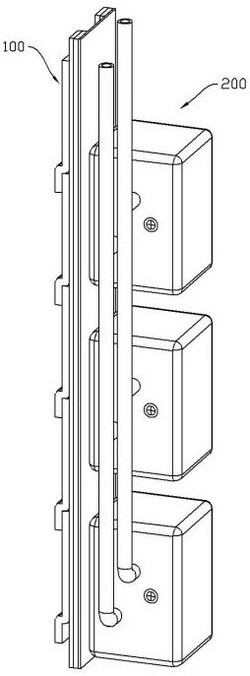

1.一种水环境污染取样装置,其特征在于:包括取样机构,取样机构包括柔性布、第一连接管、至少一个取样盒、至少一个第二连接管和至少一个气压阀;柔性布能够收卷,取样盒设置在柔性布上,取样盒包括内膜和外膜,外膜设置于内膜外部,内膜和外膜之间形成第一空腔,内膜内部形成第二空腔,内膜和外膜为柔软的材质;第一连接管沿着柔性布收卷的方向延伸,第一连接管上开设有至少一个第一连接口;每个第二连接管设置于一个外膜上,第二连接管穿过外膜并与第一空腔连通,每个第一连接口连接于一个第二连接管上,第一连接管和第二连接管均为软管;每个气压阀设置于一个外膜上,气压阀穿过外膜和内膜并与第二空腔连通;水环境污染取样装置还包括支撑机构,支撑机构包括多个支撑板和两个连接组件,相邻的两个支撑板之间互相铰接;两个连接组件互相平行,每个连接组件包括第一拉链、第二拉链和拉链头;第一拉链固定设置于支撑板上,第一拉链沿着支撑板的长度方向延伸;第二拉链固定设置于柔性布的一侧,第二拉链沿着柔性布的长度方向延伸;拉链头设置于支撑板上,支撑板能够相对于拉链头移动,第一拉链和第二拉链都和拉链头互相扣合;水环境污染取样装置还包括收卷机构,收卷机构包括支撑架和两个卷筒,支撑架设置在地面上,卷筒设置于支撑架上,卷筒能够绕自身轴线转动,多个支撑板卷绕在一个卷筒上,柔性布卷绕在另一个卷筒上;取样盒处于水体中时,借助外部气泵向第一连接管内通气,气体通过第二连接管进入第一空腔内,此时第二空腔内形成负压,气压阀受压后打开,将外界的液体吸入第二空腔中;取样结束后,转动卷筒,将支撑机构和取样机构回收,拉动柔性布将取样盒从水体中取出,取样盒在收卷的过程中被挤压,取样盒所收集到的水被挤出。

2.根据权利要求1所述的一种水环境污染取样装置,其特征在于:还包括清理机构,清理机构包括第三连接管和至少一个第四连接管,第三连接管沿着柔性布收卷的方向延伸,第三连接管上开设有至少一个第二连接口;每个第四连接管设置于一个外膜上,第四连接管穿过外膜和内膜并与第二空腔连通,每个第二连接口连接于一个第四连接管上;借助外部水泵向第三连接管内通入清水,清水通过第四连接管进入第二空腔内,清水用于清理第二空腔。

3.根据权利要求2所述的一种水环境污染取样装置,其特征在于:柔性布靠近支撑板的一侧设置有至少一个第一魔术贴,每个取样盒的一侧设置有一个第二魔术贴,每个第二魔术贴和一个第一魔术贴相互粘合。

4.根据权利要求1所述的一种水环境污染取样装置,其特征在于:支撑板和相邻的支撑板的铰接处安装有扭簧,扭簧能够使得多个支撑板处于同一直线上。

5.根据权利要求3所述的一种水环境污染取样装置,其特征在于:第一拉链的一部分与支撑板紧密贴合,第一拉链与支撑板的铰接处有间隙,防止支撑板在转动时,第一拉链对支撑板的转动产生干涉。

6.根据权利要求4所述的一种水环境污染取样装置,其特征在于:支撑架上安装有收集盒,收集盒用于收集从取样盒中采集的液体。

7.根据权利要求3所述的一种水环境污染取样装置,其特征在于:取样盒包括第一侧面和第二侧面,第一侧面靠近支撑板,且与支撑板平行,第二侧面垂直于第一侧面,第二魔术贴处于第一侧面,第一连接管、第二连接管、第三连接管、第四连接管和气压阀均处于取样盒的第二侧面。

8.根据权利要求1所述的一种水环境污染取样装置,其特征在于:内膜和外膜为橡胶材质。
