专利号: 2023104164014
申请人: 西安曜合信息科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

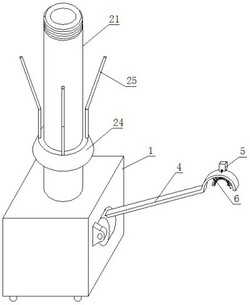

1.高层建筑物防雷检测系统,包括底框(1),其特征在于:所述底框(1)的上方安装惊鸟组件(2),底框(1)的内侧安装驱动组件(3),底框(1)的外侧壁上安装有缓释组件(4),缓释组件(4)的尾端安装有腐蚀检测组件(6),所述腐蚀检测组件(6)与高层建筑顶端的避雷线接触,腐蚀检测组件(6)包括弧形板(61)、基础导向轮(62)和高度标识组件(63),弧形板(61)与缓释组件(4)的尾端连接,弧形板(61)的内侧壁上设有对称分布的基础导向轮(62),弧形板(61)的中心处安装高度标识组件(63),基础导向轮(62)和高度标识组件(63)均与避雷线接触;

所述高度标识组件(63)包括检测轮(631)、第一弹簧(632)、第一圆筒(633)、第二圆筒(634)和视位柱(635),检测轮(631)安装在第一圆筒(633)的底端,第一圆筒(633)的顶部伸入到第二圆筒(634)的内侧并与其活动连接,第一圆筒(633)的外侧套设第一弹簧(632),第一弹簧(632)与第二圆筒(634)的底边缘接触,第二圆筒(634)的顶端与弧形板(61)固定,第二圆筒(634)的内侧设置有视位柱(635),视位柱(635)的底部与第一圆筒(633)连接,视位柱(635)贯穿弧形板(61),视位柱(635)的一侧安装有视位板(636)。

2.根据权利要求1所述的高层建筑物防雷检测系统,其特征在于:所述惊鸟组件(2)包括主支撑管(21)、中心轴(22)、磁块(23)、套筒(24)和引雷杆(25),所述主支撑管(21)的底端与底框(1)固定,主支撑管(21)为中空件,主支撑管(21)的内侧设置与其同轴心的中心轴(22),中心轴(22)的底端连接驱动组件(3)的输出端,中心轴(22)通过其外壁上的螺纹连接磁块(23)的中心螺纹孔,磁块(23)呈圆饼状,磁块(23)的外壁安装对称分布的导向块(26),磁块(23)和导向块(26)均与主支撑管(21)的内壁活动连接,主支撑管(21)的外侧套装与其活动连接的套筒(24),套筒(24)的顶端安装对称分布的引雷杆(25)。

3.根据权利要求2所述的高层建筑物防雷检测系统,其特征在于:所述主支撑管(21)的顶端设有快换发声帽(27),快换发声帽(27)包括旋帽(271)和橡胶发声器(272),旋帽(271)通过螺纹配合的方式安装在主支撑管(21)的顶端开口处,橡胶发声器(272)粘贴在旋帽(271)的内壁上,旋帽(271)的侧壁上开设有漏气孔。

4.根据权利要求1所述的高层建筑物防雷检测系统,其特征在于:所述驱动组件(3)包括垫轮(31)和第一电机(32),底框(1)的底部安装对称分布的垫轮(31),第一电机(32)安装在底框(1)的顶端中心处,第一电机(32)的输出轴联动中心轴(22),底框(1)的底板上安装有横置的第二电机(34),第二电机(34)的输出端安装有橡胶轮(33)。

5.根据权利要求1所述的高层建筑物防雷检测系统,其特征在于:所述缓释组件(4)包括耳座(41)、伸出臂(42)、第二弹簧(43)、外轮(44)、内轮(45)和滚珠(46),耳座(41)固定在底框(1)的外侧壁上,耳座(41)通过横轴连接内轮(45),内轮(45)通过其外壁的第二弹簧(43)和滚珠(46)连接外轮(44),外轮(44)与伸出臂(42)的一端固定,伸出臂(42)的另一端安装与高层建筑顶端避雷线接触的腐蚀检测组件(6)。

6.根据权利要求5所述的高层建筑物防雷检测系统,其特征在于:所述外轮(44)的内壁设有第一挡板,内轮(45)的外壁设有第二挡板,第二弹簧(43)的两端分别连接第一挡板与第二挡板。

7.根据权利要求1所述的高层建筑物防雷检测系统,其特征在于:所述弧形板(61)的侧壁上安装有涂油组件(5),涂油组件(5)包括油罐(51)和弧形毛刷(53),油罐(51)的底端设有油管、连接柱和插接块(52),油罐(51)通过插接块(52)安装在弧形板(61)的侧壁处,油罐(51)通过油管和圆柱连接弧形毛刷(53),弧形毛刷(53)与避雷线接触。

8.根据权利要求1所述的高层建筑物防雷检测系统,其特征在于:所述视位柱(635)的顶端开设有安装孔,视位柱(635)通过此安装孔连接有横置的画笔,画笔的笔尖与视位板(636)接触,视位板(636)安装在弧形板(61)的顶端并呈竖直状态。
