1.一种安装于路灯的通信信号放大器,包括灯杆(1)、提升组件(2)、照明灯(3)、贮存组件(4)和通信信号放大器(5),其特征在于,贮存组件(4)包括U型框(41)、储物壳(42)、第一旋转轴(43)和第二旋转轴(44);
U型框(41)能够旋转的与提升组件(2)的输出端连接,U型框(41)的旋转轴与灯杆(1)的高度方向垂直,U型框(41)的两个凸起朝向远离灯杆(1)的方向设置;

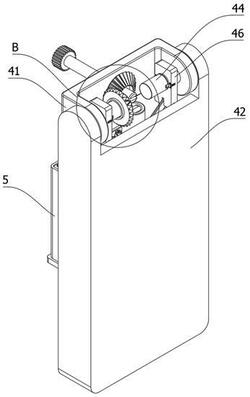

储物壳(42)整体呈长方形状,储物壳(42)上固定设置有通信信号放大器(5)并且通信信号放大器(5)的四周设置有挡板,储物壳(42)沿长度方向的一端与U型框(41)能够旋转的连接,储物壳(42)的旋转轴与储物壳(42)的宽度方向平行;
第一旋转轴(43)设置在储物壳(42)中,第一旋转轴(43)的轴线与储物壳(42)的长度方向平行,第一旋转轴(43)能够带动储物壳(42)以储物壳(42)的长度方向为旋转轴进行旋转;
第二旋转轴(44)设置在储物壳(42)中,第二旋转轴(44)的轴线与储物壳(42)的宽度方向平行,第二旋转轴(44)能够带动储物壳(42)以储物壳(42)的宽度方向为旋转轴进行旋转。
2.根据权利要求1所述的一种安装于路灯的通信信号放大器,其特征在于,提升组件(2)还包括长轴气缸(21)、移动板(22)和伺服电机(23);
长轴气缸(21)固定设置在灯杆(1)内部,长轴气缸(21)能够推动移动板(22)沿着灯杆(1)的高度方向移动,移动板(22)的一端与照明灯(3)固定连接,移动板(22)的另一端能够旋转的与U型框(41)连接,U型框(41)的旋转轴与照明灯(3)和贮存组件(4)的连线平行,伺服电机(23)固定设置在移动板(22)上且传动连接有传动轴(24),传动轴(24)延伸至U型框(41)的内部,伺服电机(23)的传动轴(24)能够与第一旋转轴(43)传动连接,伺服电机(23)的传动轴(24)能够与第二旋转轴(44)传动连接。
3.根据权利要求2所述的一种安装于路灯的通信信号放大器,其特征在于,贮存组件(4)还包括小型气缸(45);
小型气缸(45)固定设置在储物壳(42)中,小型气缸(45)能够推动第一旋转轴(43)沿着储物壳(42)的长度方向移动,第一旋转轴(43)远离小型气缸(45)的一端上设置有第一限位块(431),传动轴(24)处于U型框(41)的端部内开设有配合第一限位块(431)的第一限位孔(241)。
4.根据权利要求3所述的一种安装于路灯的通信信号放大器,其特征在于,第一限位块(431)与第一旋转轴(43)滑动连接,第一限位块(431)的滑动方向与第一旋转轴(43)的轴线平行,第一旋转轴(43)与第一限位块(431)之间固定设置有第一弹簧(432),第一弹簧(432)的轴线与第一旋转轴(43)的轴线平行。
5.根据权利要求4所述的一种安装于路灯的通信信号放大器,其特征在于,储物壳(42)上固定设置有与U型框(41)旋转连接的第三旋转轴(421),传动轴(24)处于U型框(41)的端部同轴固定设置有第一斜齿轮(242),第二旋转轴(44)上同轴固定设置有配合第一斜齿轮(242)的第二斜齿轮(441),第二旋转轴(44)能够带动第三旋转轴(421)进行旋转。
6.根据权利要求5所述的一种安装于路灯的通信信号放大器,其特征在于,第三旋转轴(421)的数量为两个,两个第三旋转轴(421)分别与U型框(41)的两个凸起进行连接,第二斜齿轮(441)的数量为一个。
7.根据权利要求6所述的一种安装于路灯的通信信号放大器,其特征在于,第二旋转轴(44)与其中一个第三旋转轴(421)同轴能够旋转的连接,第三旋转轴(421)上滑动设置有第二限位块(422),第二限位块(422)的滑动方向与第三旋转轴(421)的轴线平行,第二旋转轴(44)上开设有配合第二限位块(422)工作的第二限位孔(442)。
8.根据权利要求7所述的一种安装于路灯的通信信号放大器,其特征在于,第三旋转轴(421)上开设有两个限位滑槽(423),限位滑槽(423)的长度方向与第三旋转轴(421)的轴线平行,所有的限位滑槽(423)围绕第三旋转轴(421)的轴线均匀设置,第二限位块(422)滑动设置在限位滑槽(423)中,限位滑槽(423)中固定设置有引导第二限位块(422)滑动的导向杆(424)。
9.根据权利要求8所述的一种安装于路灯的通信信号放大器,其特征在于,贮存组件(4)还包括活动条(46)和铰接杆(47);
活动条(46)与第三旋转轴(421)滑动连接,活动条(46)的滑动方向与第三旋转轴(421)的轴线平行,铰接杆(47)的一端与第一旋转轴(43)铰接,铰接杆(47)的另一端与活动条(46)铰接,第二限位块(422)上固定设置有沿着第三旋转轴(421)方向延伸至第三旋转轴(421)外部的固定凸起(425)。
10.根据权利要求9所述的一种安装于路灯的通信信号放大器,其特征在于,活动条(46)上滑动设置有配合固定凸起(425)磁力配合的磁片(461),磁片(461)沿着第三旋转轴(421)的轴线滑动,磁片(461)与活动条(46)之间固定设置有第二弹簧(462),第二弹簧(462)的轴线与第三旋转轴(421)的轴线平行。
