专利号: 2023104556171
申请人: 江苏蜀星饲料科技有限公司
专利类型:发明专利
专利状态:授权未缴费
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-03-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

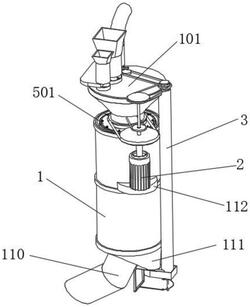

1.一种颗粒饲料添加剂制备装置,包括机体撑板机构(1),所述机体撑板机构(1)的底部外壁处固定连接废料口(111),所述机体撑板机构(1)的外壁中轴处固定连接有动力支撑板(112),所述动力支撑板(112)顶部外壁固定连接有动力机构(2),所述机体撑板机构(1)的内壁处转动连接有筛选机构(5),所述机体撑板机构(1)的顶部外壁处固定连接有顶部容纳板(101),所述顶部容纳板(101)开设有若干入料口(103),其特征在于,还包括:动力机构(2),所述动力机构(2)的顶部外壁处固定连接有动力杆(201),所述动力杆(201)的外壁中轴处固定连接有大动力盘(202),所述大动力盘(202)沿动力杆(201)向上一端固定连接有小动力盘(203),所述动力杆(201)在远离动力机构(2)的一端固定连接有中动力盘(204),所述中动力盘(204)为外壁处套设有中活动轴(205),所述中活动轴(205)在远离中动力盘(204)的一端套设有回收机构(3);

回收机构(3),所述回收机构(3)的顶部固定连接有回收动力盘(301),所述回收动力盘(301)的顶部固定连接有副动力盘(302),所述副动力盘(302)的外壁套设有搅拌及制作机构(4),所述回收动力盘(301)的底部固定连接有回收动力杆(303),所述回收动力杆(303)的外壁处固定连接有回收扇叶(304),所述回收扇叶(304)的外壁处固定连接有防脱离条(305);

搅拌及制作机构(4),所述搅拌及制作机构(4)的顶部固定连接有搅拌动力轮(401),所述搅拌动力轮(401)顶部外壁处转动连接有拉伸杆(402),所述拉伸杆(402)在远离搅拌动力轮(401)转动连接有隔板(403);

筛选机构(5),所述筛选机构(5)顶部固定连接有筛选固定板(501),所述筛选固定板(501)底部外壁处固定连接有小筛网(502),所述小筛网(502)外壁处开设有若干小筛网孔洞(503);

所述筛选机构(5)内部设置有筛选固定板(501),筛选固定板(501)顶部转动连接有筛网固定棒(504),所述筛网固定棒(504)的顶部外壁处转动连接有筛网调节器(505),所述有筛网固定棒(504)在远离筛网调节器(505)的一端转动连接有大筛网(506),所述大筛网(506)外壁处开设有若干大筛网孔洞(507);

其中,所述小筛网(502)底部外壁处固定连接机体滑轮(109)外壁处;

所述机体撑板机构(1)顶部设置有顶部容纳板(101),所述顶部容纳板(101)的底部外壁处固定连接有搅拌外壁(102),所述搅拌外壁(102)顶部外侧处开设有废料回收口(104),所述搅拌外壁(102)的内壁中轴处固定连接有搅拌隔板(105),所述搅拌隔板(105)的顶部外壁处开设有搅拌进料口(106);

其中,所述机体撑板机构(1)的顶部外壁处固定连接有若干机体固定条(107),所述机体撑板机构(1)的底部内壁处固定连接有优料出口(108),所述优料出口(108)顶部外壁处固定连接有机体滑轮(109),且所述优料出口(108)的底部外壁处固定连接有优料出管(110);

所述回收机构(3)的内部设置有回收扇叶(304),所述回收扇叶(304)的外壁处固定连接有回收外壁(306),所述回收外壁(306)在顶部外壁处开设有废料出口(307),所述回收外壁(306)在远离废料出口(307)的一端开设有废料入口(315);

其中,所述回收外壁(306)底部外壁处固定连接有容纳槽(308),且容纳槽(308)底部外壁处开设有扇叶出口(309);

所述回收机构(3)的底部设置有容纳槽(308),所述容纳槽(308)的顶部外壁处滑动连接有推移版(310),所述推移版(310)底部外壁外侧固定连接有废料推板(311),所述推移版(310)底部在远离废料推板(311)的一端固定连接有回收支撑杆(312),所述回收支撑杆(312)底部固定连接有回收副杆(313),所述回收副杆(313)底部固定连接有回收支杆(314);

其中,所述回收支杆(314)在远离回收副杆(313)的一端转动连接于回收扇叶(304)底部;

所述搅拌及制作机构(4)内部设置有碾压转轮(409),所述碾压转轮(409)底部外侧固定连接有若干转动齿(410),所述碾压转轮(409)的底部外侧转动连接有若干个碾压柱(411),所述碾压柱(411)底部转动连接有碾压板(412),所述碾压板(412)的顶部外壁处开设有若干碾压孔洞(413);

其中,若干个所述碾压柱(411)侧面外壁处开设有若干齿轮转动槽(414),且所述若干齿轮转动槽(414)与转动齿(410)的大小相一致。

2.根据权利要求1所述的一种颗粒饲料添加剂制备装置,其特征在于:所述动力机构(2)的顶部设置有大动力盘(202),所述大动力盘(202)的外壁处套设有主动力带(206),所述主动力带(206)在远离大动力盘(202)的一端转动连接于筛选滑轮(207)的外壁处,所述小动力盘(203)的外壁处套设有副动力带(208);

其中,所述副动力带(208)在远离小动力盘(203)的一端转动连接有碾压转轮(409)。

3.根据权利要求1所述的一种颗粒饲料添加剂制备装置,其特征在于:所述搅拌及制作机构(4)内部设置有搅拌动力轮(401),所述搅拌动力轮(401)的底部中轴处转动连接有搅拌动力齿轮(404),所述搅拌动力齿轮(404)外壁处转动连接有搅拌齿轮(405),所述搅拌齿轮(405)的底部中轴处固定连接有搅拌棍(406),所述搅拌棍(406)的底部固定连接有搅拌动力杆(407),所述搅拌动力杆(407)的底部外壁中轴处固定连接有赶料棒(408)。
