专利号: 2023104626475
申请人: 广东联一水产科技发展有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

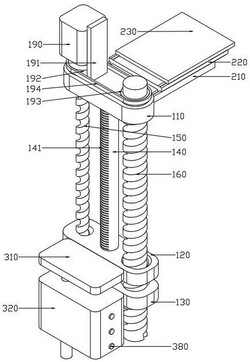

1.一种水质采样检测装置,其特征在于:包括升降机构(100)和采样箱(320),所述升降机构(100)包括可以上下移动且移动速度不同的第一移动块(120)和第二移动块(130),选择粗细相同、螺纹疏密不同的第一丝杆(150)和第二丝杆(160)安装在升降机构(100)中,或选择螺纹相同但粗细不同的第一丝杆(150)和第二丝杆(160)安装在升降机构(100)中,所述第一移动块(120)的侧部安装有移动板(310),所述采样箱(320)安装在所述第二移动块(130)的侧部,所述移动板(310)位于所述采样箱(320)的上方,所述采样箱(320)内部开设有活塞腔(350)和与所述活塞腔(350)单向连通的若干多水位采集室(390),所述采样箱(320)底部安装有与所述活塞腔(350)连通的采样管(360),所述采样箱(320)侧部开设有与所述多水位采集室(390)连通的取水孔(370),并且所述取水孔(370)外密封安装有水箱塞盖(380);所述移动板(310)向上移动时,所述活塞腔(350)内的气压呈负压,所述采样管(360)吸水;所述多水位采集室(390)包括开设在所述采样箱(320)内部的水样室(393),所述水样室(393)外侧与所述取水孔(370)连接,所述水样室(393)的内侧底端连接有第一水流通道(391),所述水样室(393)内侧的顶端连接有第二水流通道(392),所述第一水流通道(391)和所述第二水流通道(392)均与所述活塞腔(350)连通,所述第一水流通道(391)的截面为L型,所述第一水流通道(391)与所述第二水流通道(392)十字交接,且交接处活动设置有阀芯(395),所述采样箱(320)内壁安装有弹簧(396),所述弹簧(396)与所述阀芯(395)固定连接,所述第一水流通道(391)内部间隙匹配安装有阀柱(394);所述升降机构(100)还包括固定机块(110)和安装在所述固定机块(110)上侧的电机(190),所述固定机块(110)的底部竖直安装有表面有刻度条(141)的滑杆(140),所述固定机块(110)的底部转动安装有第一丝杆(150)和第二丝杆(160),所述电机(190)的输出端与所述第一丝杆(150)键连接,所述第一丝杆(150)的上端部安装有驱动轮(192),所述第二丝杆(160)的上端部安装有被动轮,所述驱动轮(192)和所述被动轮的外侧共同套设有传动带(194),所述第一移动块(120)和所述第二移动块(130)同时滑动安装在所述第一丝杆(150)、所述第二丝杆(160)和所述滑杆(140)的外侧;所述第一移动块(120)与所述滑杆(140)滑动套接,所述第一移动块(120)同时与所述第一丝杆(150)螺纹套接,所述第一移动块(120)上开设有第一配合孔(170),所述第二丝杆(160)穿过所述第一配合孔(170)并且二者间隙配合;所述第二移动块(130)与所述滑杆(140)滑动套接,所述第二移动块(130)同时与所述第二丝杆(160)螺纹套接,所述第二移动块(130)上开设有第二配合孔(180),所述第一丝杆(150)穿过所述第二配合孔(180)并且二者间隙配合;所述移动板(310)底端设置有活塞杆(330),所述活塞杆(330)底端固定安装有活塞块(340),所述活塞块(340)设置为弹性块,所述活塞块(340)与所述活塞腔(350)过盈滑动贴合。

2.根据权利要求1所述的一种水质采样检测装置,其特征在于:所述活塞块(340)位于所述第一水流通道(391)和所述第二水流通道(392)之间时,所述第一水流通道(391)与所述采样管(360)之间畅通,水体进入所述第一水流通道(391)中,此时所述第一水流通道(391)中的水压大于所述第二水流通道(392)的水压,所述阀芯(395)受力上移,所述第一水流通道(391)与所述水样室(393)畅通,水体进入所述水样室(393)中。

3.根据权利要求2所述的一种水质采样检测装置,其特征在于:所述活塞块(340)位于所述第一水流通道(391)和所述第二水流通道(392)上侧时,所述第一水流通道(391)、所述第二水流通道(392)与所述采样管(360)均畅通,由于所述第二水流通道(392)在所述第一水流通道(391)的上侧,水体先充斥所述第一水流通道(391)和所述水样室(393)中,当水体流进所述第二水流通道(392)中,所述第二水流通道(392)的水压将所述阀芯(395)向外挤压,所述阀芯(395)将所述水样室(393)的管道入口堵住,所述水样室(393)内部形成密封腔室。

4.根据权利要求3所述的一种水质采样检测装置,其特征在于:所述固定机块(110)的侧部固定安装有第一扎岸板(210),所述第一扎岸板(210)上侧滑动卡合安装有第二扎岸板(220),所述第二扎岸板(220)上侧滑动卡合安装有第三扎岸板(230)。

5.一种根据权利要求4所述的水质采样检测装置的检测方法,其特征在于,包括以下具体步骤:

S1.预设准备:选取代表性的采样点,并且确定需要采集水样的水深,根据水深情况,选择粗细相同、螺纹疏密不同的第一丝杆(150)和第二丝杆(160)安装在升降机构(100)中,或选择螺纹相同但粗细不同的第一丝杆(150)和第二丝杆(160)安装在升降机构(100)中,使得第一移动块(120)和第二移动块(130)在移动时存在速度差;

S2.安装采样设备:将第一移动块(120)和第二移动块(130)移动至升降机构(100)的底端,将第三扎岸板(230)固定在岸边,将升降机构(100)竖直固定在水中,将第一扎岸板(210)、第二扎岸板(220)和第三扎岸板(230)通过锁紧件固定;

S3.采集水样:开启电机(190),带动第一移动块(120)和第二移动块(130)上移,由于第一丝杆(150)和第二丝杆(160)的差异,第一移动块(120)的上移速度比第二移动块(130)更快,使得活塞杆(330)带动活塞块(340)在采集箱的活塞腔(350)中移动,从而利用采样管将该水位的水体吸入采集箱中;

S4.取出水样:第一移动块(120)和第二移动块(130)持续上移直至采集箱漏出水面后,将容器放置在取水孔(370)的底侧,打开水箱塞盖(380),采集的水体从取水孔(370)流进容器中。

6.根据权利要求5所述的一种水质采样检测方法,其特征在于:在S3中,根据滑杆(140)上的刻度条(141)记录采集箱的移动速度,计算采集箱的真实移动速度,从而得到每个多水位采集室(390)中水样来源的水位高度。
