专利号: 2023104943653
申请人: 哈尔滨学院
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

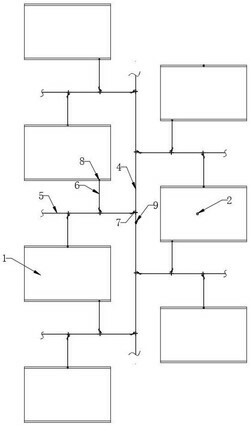

1.一种工业气体泄露实时在线监测设备,其特征在于:包括主光学气体检测仪(2)和高空索道(3),所述主光学气体检测仪(2)安装在其中一个建筑物(1)顶部,所述高空索道(3)架设在多个建筑物(1)之间的空中,所述高空索道(3)上装配有可移动的行走小车(9),所述行走小车(9)上安装有次光学气体检测仪(34)。

2.根据权利要求1所述的一种工业气体泄露实时在线监测设备,其特征在于:所述高空索道(3)包括索道部,分别为一级索道(4)、二级索道(5)和三级索道(6),所述二级索道(5)的一个端头和一级索道(4)连接,所述三级索道(6)的一个端头和二级索道(5)连接,所述二级索道(5)远离一级索道(4)的一端和三级索道(6)远离二级索道(5)的一端均通过建筑连接件(8)和建筑物(1)相连,所述一级索道(4)和二级索道(5)的连接处以及二级索道(5)和三级索道(6)的连接处均设置轨道切换件(7)。

3.根据权利要求2所述的一种工业气体泄露实时在线监测设备,其特征在于:所述轨道切换件(7)包括顶架(10),所述顶架(10)上固定连接有第一连接索道(16)、第二连接索道(17)和第三连接索道(18),所述第二连接索道(17)和第三连接索道(18)正对;

所述顶架(10)上且位于第一连接索道(16)、第二连接索道(17)和第三连接索道(18)之间设置有移动单元,所述移动单元的下侧固定连接有两个侧架(11),两个所述侧架(11)上分别固定连接有弧形索道(12)和直线索道(13),所述弧形索道(12)的一端通过活动索道(15)和第一连接索道(16)连接,所述弧形索道(12)远离活动索道(15)的一端和第三连接索道(18)正对时活动索道(15)处于紧绷状态,所述直线索道(13)的一端和第三连接索道(18)正对时其另一端和第二连接索道(17)正对。

4.根据权利要求3所述的一种工业气体泄露实时在线监测设备,其特征在于:所述移动单元包括固定连接在顶架(10)上的第一驱动电机(20),所述第一驱动电机(20)的输出端固定连接有螺杆(21),所述螺杆(21)的外侧螺纹连接有螺纹部(22),所述螺纹部(22)上固定连接有和两个侧架(11)固定连接的移动架(14),所述顶架(10)上开设有滑道(19),所述移动架(14)滑动连接在滑道(19)内部。

5.根据权利要求3所述的一种工业气体泄露实时在线监测设备,其特征在于:所述行走小车(9)包括两个小支架(23),两个所述小支架(23)上均转动连接有驱动轮(24)和定位轮(25),且所述驱动轮(24)位于定位轮(25)的上部,所述索道部位于驱动轮(24)和定位轮(25)之间,且所述驱动轮(24)和定位轮(25)的外侧均开设有环形凹槽,所述索道部的上部位于驱动轮(24)的环形凹槽内部,所述索道部的下部位于定位轮(25)的环形凹槽内部;

且所述小支架(23)上固定连接有第二驱动电机(26)和电池(27),所述第二驱动电机(26)的输出端和驱动轮(24)固定连接,两个所述小支架(23)之间通过活动连接部(28)连接;

两个所述小支架(23)的下部安装有高度调节件,所述高度调节件的下部和次光学气体检测仪(34)连接。

6.根据权利要求5所述的一种工业气体泄露实时在线监测设备,其特征在于:所述高度调节件包括两个分别转动连接在两个小支架(23)下部的缠绳轮(29),所述缠绳轮(29)上缠绕有拉绳(30),两个所述拉绳(30)远离缠绳轮(29)的一端固定连接有活动支架(32),所述活动支架(32)的下部装配有电动转盘(33),所述次光学气体检测仪(34)装配在电动转盘(33)上,所述小支架(23)上还固定连接有和缠绳轮(29)相连的驱动件(31)。

7.根据权利要求2‑6中任意一项所述的一种工业气体泄露实时在线监测设备,其特征在于:所述建筑连接件(8)包括第一建筑连接部和第二建筑连接部,所述第一建筑连接部上设置有第四连接索道(38),所述第四连接索道(38)远离第一建筑连接部的一端绕过第二建筑连接部和索道部端头连接。

8.根据权利要求7所述的一种工业气体泄露实时在线监测设备,其特征在于:所述第一建筑连接部包括和第四连接索道(38)相连的U型卡(35),所述U型卡(35)上部螺纹连接有螺钉(36),所述U型卡(35)的内部安装有竖向滑动的挤压板(37),所述挤压板(37)和螺钉(36)位于U型卡(35)内部的一端转动连接,所述建筑物(1)的侧面设置有腰线(42)。

9.根据权利要求8所述的一种工业气体泄露实时在线监测设备,其特征在于:所述第二建筑连接部包括固定连接在建筑物(1)侧面的墙板(39),所述墙板(39)上固定连接有L支架(40),所述L支架(40)上转动连接有转动轮(41),所述转动轮(41)和建筑物(1)之间的间距小于U型卡(35)和建筑物(1)之间的间距,且所述第四连接索道(38)和U型卡(35)靠近建筑物(1)的一端连接,所述第四连接索道(38)从转动轮(41)靠近建筑物(1)的一端绕过转动轮(41)。
