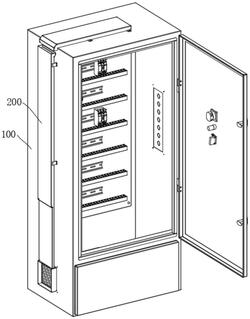

1.一种可主动散热的防尘式配电柜，包括柜体（100），所述柜体（100）一侧的下方具有进气口（101），顶部具有排气口（102）；所述进气口（101）内设置有滤网（104），所述柜体（100）内位于进气口（101）处还设置有风扇（103），其特征在于：配电柜还包括设置在进气口（101）处用于存储液体的集液部（200）以及位于风扇（103）吹风端的驱动部（300），所述驱动部（300）用于将风扇（103）吹出的风引导至滤网（104）的背风面处，并利用风扇（103）的动力对集液部（200）内施加压力，以使集液部（200）内的液体以雾状的形式喷洒至滤网（104）的前方；

所述风扇（103）通过外周设置的支架（110）在柜体（100）底部内滑动，所述驱动部（300）与滤网（104）之间留有供风扇（103）滑动的间隙；常态下，所述驱动部（300）与滤网（104）的背风面接触，用于将外界的气体通过滤网（104）吸入到柜体（100）内；所述集液部（200）内具有活塞板（226）和喷头（223），所述驱动部（300）内设置有驱动件，当风扇（103）滑动至驱动部（300）处时，所述驱动件拉动所述集液部（200）内的活塞板（226）下移，以使集液部（200）内的液体通过喷头（223）以雾状的形式喷出；

所述集液部（200）包括固定设置在柜体（100）侧壁且顶部具有开口的储液壳（220）；所述活塞板（226）纵向滑动设置在储液壳（220）内，顶部以弹性的方式与储液壳（220）的侧壁固定板（224）连接，所述喷头（223）连通在储液壳（220）的底部；

所述储液壳（220）内从上到下依次设置有流动腔（221）和活塞腔（222），所述流动腔（221）的宽度大于活塞腔（222）的宽度；常态下，所述活塞板（226）位于流动腔（221）处，以使液体通过流动腔（221）的顶部流入到活塞腔（222）内，活塞板（226）下移时，活塞板（226）移动至活塞腔（222）内并与活塞腔（222）的侧壁贴合；

所述驱动部（300）包括安装壳（310）和导流罩（320），所述安装壳（310）位于风扇（103）的进风端并固定设置在进气口（101）内，所述滤网（104）安装在安装壳（310）内；所述导流罩（320）固定在柜体（100）底部内壁并位于风扇（103）的排风端；风扇（103）移动时，风扇（103）的进风端与安装壳（310）脱离，排风端与导流罩（320）连通；所述导流罩（320）的端部连通有集气壳（311），所述集气壳（311）一侧开设有用于将集气壳（311）内的气体引导至滤网（104）背风面的排气孔。

2.根据权利要求1所述的可主动散热的防尘式配电柜，其特征在于：所述集液部（200）还包括安装在柜体（100）顶部的导风罩（210），用于收集柜体（100）内的热气，所述导风罩（210）的端部具有与排气口（102）连通的进口（211）以及位于储液壳（220）顶部开口上方的出口（212），所述导风罩（210）内安装有将热气进行液化的制冷片（213）。

3.根据权利要求1所述的可主动散热的防尘式配电柜，其特征在于：所述驱动件包括与风扇（103）同轴固定连接的插轴（321）；一端贯穿导流罩（320）并与导流罩（320）转动连接的从动轴（322），所述从动轴（322）的一端开设有供插轴（321）插入的插口，另一端连接有卷线盘（330），所述卷线盘（330）内缠绕有拉动活塞板（226）下移的连接绳（331）。

4.根据权利要求1所述的可主动散热的防尘式配电柜，其特征在于：所述储液壳（220）的侧壁位于活塞板（226）的下方连通有引导管（340），所述引导管（340）的一端与集气壳（311）连通。

5.根据权利要求1所述的可主动散热的防尘式配电柜，其特征在于：所述储液壳（220）的侧壁位于活塞板（226）的下方连通有活塞管（354），所述活塞管（354）的底端内滑动设置有一端与集气壳（311）侧壁固定连接的活塞杆（355）。

6.根据权利要求5所述的可主动散热的防尘式配电柜，其特征在于：所述导流罩（320）的一端向上弯折形成活塞端（350），所述集气壳（311）的一端连通有连接管（351），所述连接管（351）的一端向下弯折并滑动穿入至活塞端（350）内，所述连接管（351）一端连通有与活塞端（350）侧壁贴合的密封圈（352）；所述集气壳（311）的侧壁开设有供连接管（351）滑动的滑槽（353）。
