专利号: 2023105402081
申请人: 威海嘉瑞光电科技股份有限公司
专利类型:发明专利
专利状态:授权未缴费
专利领域: 锁;钥匙;门窗零件;保险箱
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

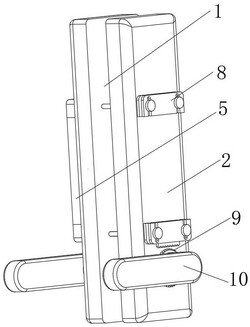

1.一种具有通讯报警功能的指纹锁,其特征在于,其包括外锁和内锁,所述外锁和所述内锁相互远离的一侧均转动安装有转动柱,两个所述转动柱相互远离的一侧均安装有把手,所述外锁上安装有密码板,位于所述外锁的所述把手上安装有指纹板;

所述外锁的外侧安装有安装框,所述密码板位于所述安装框内,所述安装框用于保护所述密码板;所述安装框内活动安装有移动组件,所述移动组件用于对使用者的手指进行消毒,所述移动组件上活动安装有消毒组件,所述消毒组件用于触发所述密码板并将所述密码板上的痕迹消除;

所述移动组件包括带动框,所述带动框位于所述安装框内,所述带动框的右侧和顶侧分别安装有竖滑架和横移架,所述竖滑架和所述横移架交错设置,所述竖滑架和所述横移架上分别活动安装有竖滑杆和横移杆,所述竖滑杆的两端安装在所述带动框的顶侧和底侧内壁上,所述横移杆的两端安装在所述带动框的两侧内壁上;

所述消毒组件包括渗液箱,所述渗液箱的一侧安装有触发垫,所述触发垫为橡胶材质制成,所述触发垫用于触发所述密码板;所述渗液箱的一侧安装有清理套,所述清理套用于清理所述密码板,所述渗液箱的另一侧安装有消毒套,所述消毒套延伸至所述带动框内,用于对使用者的手指进行消毒,所述清理套和所述消毒套均为海绵制成;

所述渗液箱的两侧均开设有多个渗液孔,用于将消毒液渗透到所述清理套和所述消毒套内;

所述安装框靠近所述内锁的一侧安装有安装组件,所述安装组件穿过所述内锁,所述安装组件卡在所述内锁上,并与所述内锁远离所述外锁的一侧紧密接触,所述安装组件用于将所述外锁和所述内锁连接固定;

还包括锁止组件,所述锁止组件传动安装在所述安装组件上,所述锁止组件用于锁止所述内锁上的所述转动柱。

2.根据权利要求1所述的一种具有通讯报警功能的指纹锁,其特征在于,所述带动框的四周内壁上均开设有滑槽,四个所述滑槽内均滑动安装有滑块,两个所述滑块分别安装在所述竖滑杆的两端上,相对应的另外两个所述滑块分别安装在所述横移杆的两端上。

3.根据权利要求2所述的一种具有通讯报警功能的指纹锁,其特征在于,所述渗液箱的顶侧安装有消毒液箱,所述消毒液箱的底侧开设有连通孔,所述连通孔与所述渗液箱相连通;

所述渗液箱内活动安装有两个支撑杆,一个所述支撑杆的端部安装有密封板,所述密封板用于密封所述连通孔,两个所述支撑杆的另一端均安装在所述带动框上;

所述支撑杆上套接有复位弹簧,所述复位弹簧的两端分别安装在所述带动框和所述渗液箱相互靠近的一侧上。

4.根据权利要求1所述的一种具有通讯报警功能的指纹锁,其特征在于,所述安装组件包括四个连接杆,四个所述连接杆的一端安装在所述外锁上,所述连接杆的另一端穿过所述内锁,并螺纹安装有端帽,位于同一水平面上的两个所述连接杆上卡接有抵紧板,所述抵紧板与所述内锁紧密接触。

5.根据权利要求4所述的一种具有通讯报警功能的指纹锁,其特征在于,所述抵紧板开设有两个伸缩槽,所述伸缩槽内活动安装有伸缩杆,两个所述伸缩杆的端部安装有挤压板,两个所述端帽均与所述挤压板紧密接触,所述伸缩杆上套接有伸缩弹簧,所述伸缩弹簧的两端分别安装在所述抵紧板和所述挤压板相互靠近的一侧上;

所述抵紧板和所述挤压板上均开设有两个卡槽,所述连接杆依次穿过位于同一侧的两个所述卡槽。

6.根据权利要求5所述的一种具有通讯报警功能的指纹锁,其特征在于,所述锁止组件包括锁止齿条和齿轮,所述锁止齿条安装在位于所述内锁下方的一个所述抵紧板上,所述齿轮安装在位于所述内锁的所述转动柱上,所述锁止齿条用于锁止所述齿轮。

7.根据权利要求6所述的一种具有通讯报警功能的指纹锁,其特征在于,所述抵紧板上开设有移动槽,所述移动槽的顶侧内壁上安装有拉伸弹簧,所述拉伸弹簧的底端安装有移动架,所述移动架安装在所述锁止齿条上;

所述挤压板和所述移动架上均安装有连接座,两个所述连接座上均安装有连接轴,两个所述连接轴上转动安装有挤压杆。

8.根据权利要求7所述的一种具有通讯报警功能的指纹锁,其特征在于,所述抵紧板上开设有安装槽,所述安装槽内安装有报警器,所述报警器上安装有开关,所述开关内安装有远程通信模块,所述挤压板用于触发所述开关。
