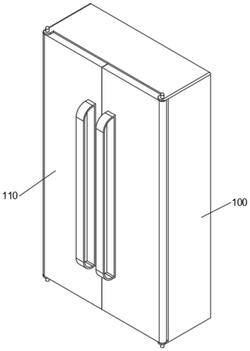

1.一种对内部电子器件通风散热的电力柜，包括电力柜本体（100）和电力柜本体（100）外壁活动连接的柜门（110），其特征在于：所述电力柜本体（100）内部设有分隔散热结构（200），所述分隔散热结构（200）至少包括固定在电力柜本体（100）内部用于分隔空间进行安装电子器件的固定隔板（210），所述固定隔板（210）内部设有滑动腔（211），所述滑动腔（211）内部滑动设有用于对固定隔板（210）之间空间进行通风散热的弹性贴合组件（220），所述弹性贴合组件（220）和固定隔板（210）之间设有用于容纳电子器件线路的贯穿孔，通过柜门（110）关闭在电力柜本体（100）外壁时，挤压弹性贴合组件（220）向滑动腔（211）内部滑动，贯穿孔尺寸收缩对贯穿的线路进行夹持固定，其中：所述弹性贴合组件（220）靠近滑动腔（211）内腔的端部设有散热范围调节组件（230），所述散热范围调节组件（230）用于在柜门（110）开启时，弹性贴合组件（220）伸出电力柜本体（100）进行散热，同时使散热的气流从贯穿孔内向外散出；

所述弹性贴合组件（220）至少包括滑动在所述滑动腔（211）内部的分隔板（221），所述分隔板（221）为中空结构，且分隔板（221）外壁嵌设有用于产生风流的散热器本体（225），其中：所述分隔板（221）上下表面均开设有多个出气孔（224），所述固定隔板（210）外壁开设有多个与所述出气孔（224）内部连通的通孔（213）；

所述固定隔板（210）表面开设有外缺槽（212），所述分隔板（221）表面开设有内缺槽（222），所述外缺槽（212）和所述内缺槽（222）形成用于线缆贯穿的贯穿孔；

所述散热范围调节组件（230）至少包括穿插在所述分隔板（221）靠近滑动腔（211）内腔端部的活动筒（231），所述活动筒（231）外壁开设有多个散热孔（232），且所述活动筒（231）端部与所述分隔板（221）内腔端部之间固定连接有复位弹性件（233），通过在柜门（110）关闭时，活动筒（231）完全滑入分隔板（221）进行密封。

2.根据权利要求1所述的对内部电子器件通风散热的电力柜，其特征在于：所述分隔板（221）与所述滑动腔（211）的内腔端部之间固定连接有挤压弹性件（223），所述挤压弹性件（223）用于柜门（110）关闭过程中贴合分隔板（221）端部挤压，使挤压弹性件（223）处于压缩状态。

3.根据权利要求2所述的对内部电子器件通风散热的电力柜，其特征在于：所述散热器本体（225）至少包括连通在分隔板（221）外壁的散热壳体（2251），所述散热壳体（2251）两端均设有防尘网（2252），所述防尘网（2252）内壁中心处固定设有马达（2253），所述马达（2253）输出轴固定连接有散热扇（2254），所述散热扇（2254）用于旋转产生风力。

4.根据权利要求1所述的对内部电子器件通风散热的电力柜，其特征在于：所述分隔板（221）内腔设有旋转防堵组件（240），所述旋转防堵组件（240）用于旋转在分隔板（221）内部对出气孔（224）内部堵塞的杂质进行刷动疏通。

5.根据权利要求4所述的对内部电子器件通风散热的电力柜，其特征在于：所述旋转防堵组件（240）至少包括转动在所述分隔板（221）内腔的转杆（241），所述转杆（241）外壁固定连接有延伸杆（242），所述延伸杆（242）外壁等间距设有多个毛刷（243），所述毛刷（243）端部贴合所述出气孔（224）表面，用于在转杆（241）旋转时进行疏通出气孔（224）。

6.根据权利要求5所述的对内部电子器件通风散热的电力柜，其特征在于：所述转杆（241）外壁设有螺纹（244），所述螺纹（244）用于带动转杆（241）与活动筒（231）螺纹配合连接，在活动筒（231）向分隔板（221）内部滑动时，带动转杆（241）旋转。
