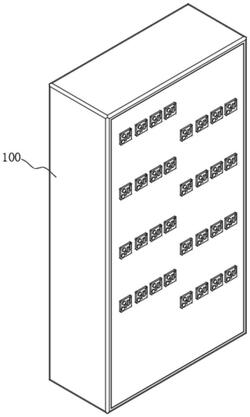

1.一种分栏夹持实现线路约束的开关柜，其包括内部具有开关室的柜体（100），所述开关室内设有线缆（200），所述线缆（200）按照规划的走线与电力连接端连接，用于控制电能的传输、分配和转换，其特征在于：还包括约束机构（300），所述约束机构（300）用于将线缆（200）分成走线段和连接段进行约束；

所述连接段在约束机构（300）和电力连接端之间形成；

所述走线段在至少两个约束机构（300）之间形成；

所述约束机构（300）包括背板（310）以及双向约束系，所述双向约束系设置在背板（310）的一侧；

所述双向约束系与背板（310）配合对线缆（200）的走线段的两侧进行约束，所述双向约束系还对连接段进行约束；

所述双向约束系包括连接杆（312）和双向压件（320），所述连接杆（312）固定在背板（310）上；

所述连接杆（312）上连接有双板组（330），所述双板组（330）用于形成约束面，且形成的约束面平行于背板（310）；

所述双向压件（320）通过转动的方式驱动双板组（330）的约束面靠近背板（310）；

所述双向约束系还包括限制板（340），在双向压件（320）转动后，与所述限制板（340）对连接段的线缆（200）进行约束；

所述背板（310）位于线缆（200）经过的路径两侧设置有侧板（311），所述双向压件（320）包括转动体（321）和施压体（322）；

所述转动体（321）的侧壁上设置有连接轴（323），所述施压体（322）转动连接在连接轴（323）上，所述施压体（322）靠近限制板（340）设置，以通过所述施压体（322）的转动对连接段线缆（200）的约束位置以及约束能力进行调整；

所述施压体（322）和连接轴（323）的连接处设置有扭力弹簧；

所述转动体（321）的圆心上设置有转轴（3211），所述转轴（3211）与侧板（311）转动连接；

所述侧板（311）上设置有安装部（313），所述安装部（313）设置有伺服电机（324），所述伺服电机（324）的输出侧设置有齿轮箱（326），所述齿轮箱（326）的输出侧设置有驱动轮（325），所述驱动轮（325）上的非光滑表面与转轴（3211）上的非光滑表面贴合，以通过驱动轮（325）驱动转动体（321）进行转动；所述双板组（330）包括第一板体（331）和第二板体（332），所述第一板体（331）和第二板体（332）以外内分布的方式滑动连接在连接杆（312）上；

所述第二板体（332）远离第一板体（331）一侧的表面构成约束面；

所述第一板体（331）和第二板体（332）之间通过弹簧（333）连接。

2.根据权利要求1所述的分栏夹持实现线路约束的开关柜，其特征在于：在所述扭力弹簧的连接下，施压体（322）与转动体（321）之间的夹角为60°‑90°。

3.根据权利要求1或2所述的分栏夹持实现线路约束的开关柜，其特征在于：所述施压体（322）设置有多个，每个所述施压体（322）均通过扭力弹簧与连接轴（323）连接，且不同的线缆（200）对应不同的施压体（322）。

4.根据权利要求1所述的分栏夹持实现线路约束的开关柜，其特征在于：所述连接杆（312）设置在侧板（311）的外侧，所述第一板体（331）的外侧设置有第一滑板（3311），所述第二板体（332）的外侧设置有第二滑板（3321），所述连接杆（312）与第一滑板（3311）以及第二滑板（3321）滑动连接；

所述侧板（311）上对应第一滑板（3311）和第二滑板（3321）滑动的路径上设置有预留槽（311A）。

5.根据权利要求1所述的分栏夹持实现线路约束的开关柜，其特征在于：所述背板（310）上位于第二板体（332）的下方开设有通槽（310A）。

6.根据权利要求5所述的分栏夹持实现线路约束的开关柜，其特征在于：所述侧板（311）上沿其长度方向开设有滑槽（311B），所述滑槽（311B）内设置有滑杆（3111），所述滑杆（3111）上滑动连接有滑轴（3141），所述滑轴（3141）上转动连接有分导块（314），所述分导块（314）利用电磁力的作用在滑杆（3111）上进行滑动。
