专利号: 2023106290454
申请人: 汕头恒建热力有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 干燥
更新日期:2023-12-20
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

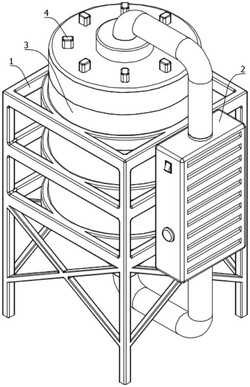

1.一种多源递升补偿的恒温供热装置,包括机架(1)和气流循环装置(2),机架(1)上安装有干燥筒(11),气流循环装置(2)安装在干燥筒(11)上且其用于在干燥筒(11)内部形成循环热气流;

其特征在于,恒温供热装置还包括热量补偿装置(3)和控制装置(4);热量补偿装置(3)包括感温组件(31)和加热组件(32);感温组件(31)安装在干燥筒(11)的内部且其用于检测干燥筒(11)内部的温度;加热组件(32)包括加热管(321)、安装环(322)和触点(323);加热管(321)安装在干燥筒(11)的内部,触点(323)设置在干燥筒(11)的内部且其与加热管(321)电连接安装环(322)滑动安装在干燥筒(11)的内部,且安装环(322)上设置有用于和触点(323)连接的对接块(3221);控制装置(4)安装在干燥筒(11)上且其用于控制安装环(322)移动;在感温组件(31)感应到温度降低后,操作人员通过控制装置(4)控制安装环(322)朝触点(323)方向移动,安装环(322)带动对接块(3221)同步移动,直至对接块(3221)与触点(323)接触,进而对加热管(321)通电,加热管(321)产生热量,感温组件(31)包括密封缸(311)、活塞(312)和连杆(313);密封缸(311)安装在干燥筒(11)的内部且其与干燥筒(11)的内壁连接;活塞(312)滑动安装在密封缸(311)内,连杆(313)靠近密封缸(311)的一端与活塞(312)连接;控制装置(4)包括传动组件(41)和限位组件(42);传动组件(41)的两端分别与安装环(322)和连杆(313)传动连接;限位组件(42)设置在安装环(322)上且其用于限制安装环(322)转动,加热管(321)至少设有三个,多个加热管(321)沿干燥筒(11)的轴线中心对称设置,且每个加热管(321)都设置有相应的触点(323);干燥筒(11)上设置有用于控制安装环(322)转动的交替组件(43),传动组件(41)包括固定平台(411)和控制环(412);固定平台(411)安装在干燥筒(11)的内部且其与干燥筒(11)的内壁连接,触点(323)安装在固定平台(411)上;控制环(412)滑动安装在干燥筒(11)内且其与连杆(313)远离密封缸(311)的一端连接,控制环(412)与安装环(322)转动连接,限位组件(42)包括安装架(421)、顶盖(422)、齿环(423)和对接环(424);安装架(421)安装在安装环(322)上;顶盖(422)与干燥筒(11)连接且其位于干燥筒(11)的顶端,顶盖(422)上安装有支架(4221)和氮气弹簧(4222);氮气弹簧(4222)远离顶盖(422)的一端与安装环(322)连接;齿环(423)安装在安装架(421)上,齿环(423)上设置有第一抵接齿(4231);对接环(424)安装在支架(4221)上,对接环(424)上设置有与第一抵接齿(4231)配合的第二抵接齿(4241),交替组件(43)包括弧形棘齿(431)、顶块(433)和弹性件(434);弧形棘齿(431)安装在安装环(322)上,弧形棘齿(431)上设置有第三抵接齿(4311);顶盖(422)上开设有用于容纳顶块(433)的滑槽(432),顶块(433)滑动安装在滑槽(432)内,顶块(433)远离顶盖(422)的一端与第三抵接齿(4311)抵紧配合;弹性件(434)的两端分别与顶盖(422)和顶块(433)连接。

2.根据权利要求1所述的一种多源递升补偿的恒温供热装置,其特征在于,气流循环装置(2)包括风机(22),风机(22)安装在机架(1)上;干燥筒(11)的上下两端分别开设有出风口(111)和进风口(112);风机(22)的两端通过连接管(21)分别与出风口(111)和进风口(112)连通。

3.根据权利要求2所述的一种多源递升补偿的恒温供热装置,其特征在于,顶盖(422)上安装有集水槽(23)。

4.根据权利要求3所述的一种多源递升补偿的恒温供热装置,其特征在于,干燥筒(11)的出风口(111)和进风口(112)处设置有过滤网(12)。

5.一种热量补偿方法,采用如权利要求1‑4中任意一项所述的一种多源递升补偿的恒温供热装置,其特征在于,包括以下步骤:

S1、将固体物料放入干燥筒(11)内,启动气流循环装置(2);

S2、感温组件(31)感应到干燥筒(11)内的温度降低时,控制装置(4)自动开启加热组件(32),进行热量补偿;

S3、感温组件(31)感应到干燥筒(11)内的温度恢复后,自动关闭加热组件(32);

S4、烘干完成,取出干燥物料。
