专利号: 2023106338909
申请人: 江苏嘉可福生物科技有限公司
专利类型:发明专利
专利状态:授权未缴费
专利领域: 生物化学;啤酒;烈性酒;果汁酒;醋;微生物学;酶学;突变或遗传工程
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

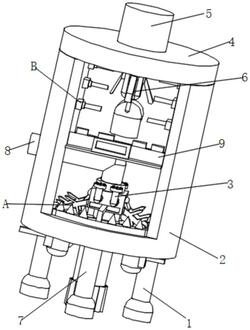

1.一种微生物科技用的生物发酵设备,具体包括:

底座(1),其特征在于:该底座(1)具有平稳底板,以及设置在底座(1)上方的发酵罐(2),所述发酵罐(2)内部的底部设置有第一发酵区,所述第一发酵区的内部设置有杀菌机构(3),所述杀菌机构(3)的外部设置有割裂机构(A),所述发酵罐(2)内部的上方设置有第二发酵区,所述第二发酵区的内部设置有弹性机构(B),所述底座(1)的底部固定连接有排出机构(7),所述杀菌机构(3)的外部设置有进料衔接管(8),所述第二发酵区内部的底部设置有承接机构(9);

顶盖(4),该顶盖(4)具有光滑内壁,以及设置在顶盖(4)上方的第一电机箱(5),所述第一电机箱(5)的内部设置有第一电机,所述顶盖(4)的下方设置有搅拌机构(6);

下加固外板(10),该下加固外板(10)具有密封外壳,以及设置在下加固外板(10)内部的第一进料管,所述下加固外板(10)的上方设置有上加固外板(11),所述上加固外板(11)的内部设置有第二进料管;

所述顶盖(4)设置在发酵罐(2)的上方,所述下加固外板(10)设置在发酵罐(2)的外部,所述第一进料管与第一发酵区连通,所述第二进料管与第二发酵区连通。

2.根据权利要求1所述的一种微生物科技用的生物发酵设备,其特征在于:所述杀菌机构(3)包括第一转柱(301),所述第一转柱(301)的上方固定连接有固定箱(302),所述固定箱(302)的底部固定连接有支撑杆(303),所述支撑杆(303)的底部卡合连接有卡座(304),所述卡座(304)的底部固定连接有底板(305)。

3.根据权利要求2所述的一种微生物科技用的生物发酵设备,其特征在于:所述固定箱(302)的外部固定连接有第一转向接头(306),所述第一转向接头(306)的前方转动连接有伸缩弯管(307),所述伸缩弯管(307)的上方固定连接有喷水盘(308),所述喷水盘(308)的内部开设有若干个喷孔,所述喷孔的外部设置有保护网,所述固定箱(302)的外部固定连接有第二转向接头(309),所述第二转向接头(309)的下方转动连接有喷洒器(310),所述固定箱(302)的上方固定连接有旋转接头(311),所述旋转接头(311)的内部转动连接有进料管,所述进料管与进料衔接管(8)固定连接。

4.根据权利要求1所述的一种微生物科技用的生物发酵设备,其特征在于:所述搅拌机构(6)包括第二转柱(601),所述第一电机的输出端与第二转柱(601)固定连接,所述第二转柱(601)的下方固定连接有旋转块(602)。

5.根据权利要求4所述的一种微生物科技用的生物发酵设备,其特征在于:所述旋转块(602)的内部开设有第一滑道(603),所述第一滑道(603)的内部设置有若干个磁力板,所述第一滑道(603)的内部滑动连接有磁力滑动块(604),所述磁力滑动块(604)的外部固定连接有第一轴承,所述第一轴承的下方转动连接有搅拌棒(605),所述搅拌棒(605)的下方固定连接有承重球(606),所述旋转块(602)的底部固定连接有第二轴承,所述第二轴承的下方转动连接有中心柱(607)。

6.根据权利要求1所述的一种微生物科技用的生物发酵设备,其特征在于:所述排出机构(7)包括外壳(701),所述外壳(701)的内部开设有流通通道(702),所述流通通道(702)内部的顶部设置有挡板,所述挡板的外部固定连接有调节杆(704),所述外壳(701)的外部固定连接有滑动槽(703),所述调节杆(704)滑动连接在滑动槽(703)的内部,所述排出机构(7)的内部设置有第二电机(705),所述第二电机(705)的输出端与第一转柱(301)固定连接。

7.根据权利要求1所述的一种微生物科技用的生物发酵设备,其特征在于:所述割裂机构(A)包括凹槽(A01),所述凹槽(A01)的内部滑动连接有衔接长杆(A02),所述衔接长杆(A02)的底部固定连接有带动弧形板(A03),所述带动弧形板(A03)的上方固定连接有割裂器(A04)。

8.根据权利要求7所述的一种微生物科技用的生物发酵设备,其特征在于:所述割裂机构(A)还包括转向接头(A05),所述转向接头(A05)的外部转动连接有搅拌杆(A06),所述搅拌杆(A06)的上方固定连接有分支杆(A07),所述割裂机构(A)的底部设置有衔接槽(A08),所述衔接槽(A08)的内部开设有若干个流通孔。

9.根据权利要求1所述的一种微生物科技用的生物发酵设备,其特征在于:所述弹性机构(B)包括加固围板(B01),所述加固围板(B01)的内部固定连接有弹性柱(B02),所述弹性柱(B02)的右侧固定连接有加固底座(B03),所述加固底座(B03)的右侧固定连接有靠板(B04),所述靠板(B04)的右侧固定连接有固定板(B05),所述固定板(B05)的右侧固定连接有第三轴承,所述第三轴承的右侧转动连接有导向柱(B06)。

10.根据权利要求1所述的一种微生物科技用的生物发酵设备,其特征在于:所述承接机构(9)包括下板(901),所述下板(901)的上方固定连接有把手(902),所述发酵罐(2)的内部固定连接有卡位板(903),所述卡位板(903)的前方固定连接有调节柱(904),所述调节柱(904)的前方固定连接有卡位块(905),所述下板(901)的上方开设有浅槽(906),所述卡位块(905)滑动连接在浅槽(906)的内部,所述浅槽(906)的内部设置有电动加热板。
