专利号: 2023106673911
申请人: 重庆交通大学
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2024-06-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

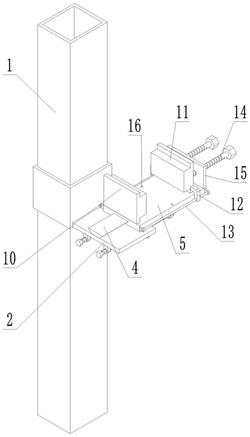

1.一种装配式建筑用梁柱连接节点,包括预制柱和“工字型”的预制梁,其特征在于:所述预制梁上设有滑移导向机构,所述滑移导向机构包括用以支撑预制梁的支撑件,所述支撑件的中部设有凸块,所述凸块的长度方向与预制梁安装后的长度方向垂直,所述凸块上设有滑动件,所述滑动件的底面中部和凸块滑动限位连接,所述支撑件的一底面端部上设有若干第一连接块,所述滑动件远离第一连接块的一端上设有若干与第一连接块位置对应的第二连接块,所述第一连接块和第二连接块的一端分别固定于支撑件和滑动件的底面上,所述第一连接块和第二连接块的另一端之间设有第一螺杆,所述第一螺杆贯穿于第一连接块和第二连接块设置,且所述第一螺杆和第一连接块螺纹连接,所述第一螺杆和第二连接块转动限位连接;

所述滑动件平行于其滑动方向的侧面上对称设有光杆,所述光杆的两端固定于滑动件上,所述滑动件上表面对称设置的第一限位块和第二限位块,所述第一限位块固定于滑动件上,所述第二限位块的两侧设有第三连接块,所述第三连接块将第二限位块滑动连接于光杆上,所述滑动件靠近第二限位块的一端设有挡板,所述挡板上设有若干与之螺纹连接的第二螺杆,所述第二螺杆的端部转动限位连接于第二限位块上;

所述滑动件和支撑件上均设有位置对应的且贯穿设置的限位孔,所述限位孔内设有限位销,所述限位销上套接有弹簧,所述弹簧的一端固定于限位销的端部上,所述弹簧的另一端固定于支撑件的底面上,所述滑动件的底面上设有平行于滑动件滑动方向设置的U形槽,所述U形槽的一端与限位孔重合,所述U形槽的另一端位于滑动件的端部内侧。

2.根据权利要求1所述的一种装配式建筑用梁柱连接节点,其特征在于:所述凸块为燕尾块,所述滑动件为滑动板,所述滑动板中部设有与燕尾块匹配的燕尾槽。

3.根据权利要求1所述的一种装配式建筑用梁柱连接节点,其特征在于:所述第一螺杆贯穿第二连接块设置的一端上设有间隔设置的限位环,所述限位环固定于第一螺杆上,所述第二连接块位于间隔设置的限位环之间。

4.根据权利要求1所述的一种装配式建筑用梁柱连接节点,其特征在于:所述第一限位块和第二限位块朝向预制横梁的侧面上均设有凸起,所述凸起于预制横梁的凹槽部分相匹配。
