专利号: 2023106822507
申请人: 江西宝海环保科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

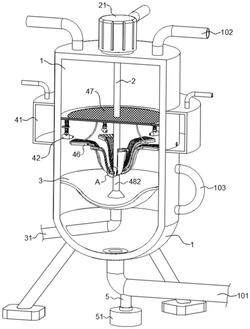

1.一种工业窑炉废气的环保除尘系统,其特征在于,包括罐体(1),所述罐体(1)底部设置有进气管(101),所述罐体(1)顶部设置有出气管(102),所述罐体(1)内腔中部转动连接有旋转轴(2),所述罐体(1)顶部固定连接有伺服电机(21),所述伺服电机(21)转动轴与旋转轴(2)端部固定连接,所述罐体(1)内腔下部固定连接有弧形板(3),所述弧形板(3)底部固定连接有排污管(31),所述罐体(1)侧壁等间距固定连接有通气管(103),且所述通气管(103)两端分别位于弧形板(3)两侧,还包括:喷淋除尘机构(4),所述喷淋除尘机构(4)设置在罐体(1)内部,喷淋除尘机构(4)用于对窑炉废气进行喷淋降温、过滤除尘;所述喷淋除尘机构(4)包括水箱(41),所述水箱(41)与罐体(1)侧壁固定连接,所述罐体(1)侧壁固定连接有喷淋管(42),且所述喷淋管(42)与水箱(41)内腔相连通,所述罐体(1)侧壁固定连接有定位板(43),所述定位板(43)底部固定连接有套杆(44),所述套杆(44)内腔滑动连接有活动杆(441),所述喷淋管(42)侧壁插接有锁止板(45),所述锁止板(45)顶部与活动杆(441)底端固定连接,所述套杆(44)与活动杆(441)侧壁套接有第一弹簧,且所述第一弹簧两端分别与定位板(43)和锁止板(45)固定连接;所述旋转轴(2)侧壁固定连接有旋转叶片(46),所述旋转叶片(46)靠近罐体(1)侧壁的一端内腔滑动连接有触发板(461),所述触发板(461)与旋转叶片(46)内壁之间固定连接有第二弹簧(462),所述锁止板(45)底部与触发板(461)上表面均采用磁性材料制成;所述锁止板(45)底部与触发板(461)上表面磁性相斥,且所述第一弹簧的伸长长度大于旋转叶片(46)端部至锁止板(45)底部的直线距离;所述罐体(1)侧壁上部滑动连接有第一滤网(47),所述第一滤网(47)底部固定连接有第三弹簧(471),所述第三弹簧(471)底端与定位板(43)上表面固定连接,所述活动杆(441)顶端贯穿定位板(43)伸至第一滤网(47)下方;所述旋转叶片(46)侧壁开设有凹槽(48),所述凹槽(48)内设置有第二滤网(481),所述旋转轴(2)底端固定连接有滑落管(482),且所述凹槽(48)与滑落管(482)内腔相连通;对称设置的两个所述旋转叶片(46)顶部均固定连接有支撑杆(49),所述支撑杆(49)顶部固定连接有清理刷板(491),且所述清理刷板(491)顶部与第一滤网(47)底部相贴合;所述进气管(101)底部固定连接有回流管(5),所述回流管(5)底部螺纹连接有蓄水槽(51);利用锁止板与触发板之间的相斥作用,使得喷淋管打开并向外喷洒氢氧化钠溶液,如此在旋转叶片转动切割的作用下,将会在旋转叶片所在平面形成一层氢氧化钠水雾膜,首先能够对废气进行降温,其次还能够与废气中的灰尘相凝结,而且还能够有效吸收废气中的二氧化碳和二氧化硫气体,实现降温、除尘以及去除温室气体的效果;利用锁止板与触发板之间的相斥作用,将会在第三弹簧的往复回弹效果下,使得第一滤网发生上下的震荡,从而能够将辅助在第一滤网底部的过滤物抖落,从而确保了第一滤网的过滤与通气效果。

2.根据权利要求1所述的一种工业窑炉废气的环保除尘系统,其特征在于,所述第三弹簧(471)高度大于活动杆(441)伸出定位板(43)的高度。

3.根据权利要求2所述的一种工业窑炉废气的环保除尘系统,其特征在于,所述喷淋管(42)、定位板(43)以及旋转叶片(46)均沿旋转轴(2)中心等间距设置有多个,且所述喷淋管(42)、定位板(43)以及旋转叶片(46)三者的数量相互对应。
