专利号: 202310691931X
申请人: 陕西中创卓安建设工程有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 土层或岩石的钻进;采矿
更新日期:2025-03-30
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

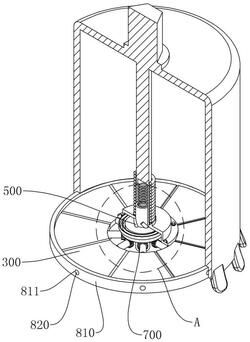

1.一种公路桥桩基旋挖装置,其特征在于,包括:

旋挖钻具,旋挖钻具内开设有环形腔室,环形腔室向下贯穿形成进土口,旋挖钻具能够绕其中心周向转动并沿其轴线向下进给;

旋挖钻具的中心设置有中心钻具,中心钻具的上端设置有弹性压缩件,弹性压缩件远离中心钻具的一端与环形腔室的顶部弹性接触,中心钻具包括钻头和转杆,钻杆设置在钻头的上端,钻杆的上端设置有弹性压缩件,环形腔室的顶壁中心安装有中心杆,中心杆与弹性压缩件摩擦接触,初始状态下,弹性压缩件使得中心钻具的下端延伸出旋挖钻具,中心钻具的外部套设有环形套壳,环形套壳的上端连接在环形腔室的顶壁,环形套壳的周向设置有多个扇形板,中心钻具的外部还套设有转动盘,转动盘和扇形板之间连接有第二传动组件,第二传动组件位于转动盘的下端;

转动盘和中心钻具之间连接有第一传动组件,当中心钻具相对于旋挖钻具轴线移动时,通过第一传动组件能够驱动转动盘转动;环形套壳和转动盘之间连接有弹性蓄能件,当环形套壳和转动盘相对转动时,弹性蓄能件的弹性势能改变,当转动盘转动时,通过第二传动组件能够驱动扇形板转动,当扇形板的扇形面转动至和环形腔室的下端面平行时,多个扇形板将进土口封堵,当扇形板的扇形面转动至和环形腔室的下端面倾斜时,进土口不再被多个扇形板封堵;所述扇形板用于旋切土层的侧面上间隔设置有破土齿。

2.根据权利要求1所述的一种公路桥桩基旋挖装置,其特征在于,所述第一传动组件包括螺旋凸起和螺旋槽,螺旋凸起设置在中心钻具上,螺旋槽开设在转动盘的外周面上,螺旋凸起与螺旋槽转动配合。

3.根据权利要求2所述的一种公路桥桩基旋挖装置,其特征在于,所述第二传动组件包括冠状齿环、小齿轮和转杆,冠状齿环设置在转动盘的下端面,转杆固定连接在扇形板具有小弧形面的一端,小齿轮设置在转杆远离扇形板的一端,小齿轮与冠状齿环啮合。

4.根据权利要求1所述的一种公路桥桩基旋挖装置,其特征在于,所述弹性压缩件为压簧或簧片中任一种。

5.根据权利要求1所述的一种公路桥桩基旋挖装置,其特征在于,所述弹性蓄能件为卷簧或螺旋弹条任一种。

6.根据权利要求1所述的一种公路桥桩基旋挖装置,其特征在于,所述环形套壳和环形腔室的顶壁之间通过扭簧连接。

7.根据权利要求1所述的一种公路桥桩基旋挖装置,其特征在于,所述旋挖钻具和扇形板之间设置有转动支撑机构,转动支撑机构包括转动圈和转动销,旋挖钻具的下端面开设有转动槽,转动圈转动连接在转动槽内,转动销设置在扇形板具有大弧形面一端的中心位置,转动圈的周向等间距开设有安装孔,转动销转动连接在安装孔内。

8.根据权利要求1所述的一种公路桥桩基旋挖装置,其特征在于,所述旋挖钻具的外周面下端周向间隔设置有旋进齿。
