专利号: 2023107033791
申请人: 苏州肤莱特生物科技有限公司
专利类型:发明专利
专利状态:授权未缴费
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

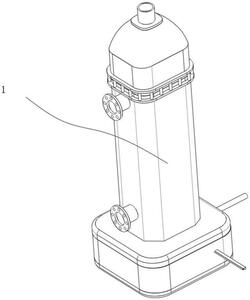

1.一种化妆品原料萃取装置,包括萃取塔(1),其特征在于:所述萃取塔(1)内设置有排液组件(2),所述排液组件(2)包括重液排出管(21)、轻液排出粗管(22)和轻液排出细管(23);所述萃取塔(1)内还设置有移动组件(3),所述移动组件(3)能够在所述萃取塔(1)内垂直移动;所述轻液排出粗管(22)和轻液排出细管(23)的输入端均设置在所述排液组件(2)上;

所述排液组件(2)排出所述萃取塔(1)内的液体包括三个阶段,分别为速排阶段、慢排阶段和排尽阶段;在速排阶段时,所述重液排出管(21)和所述轻液排出粗管(22)分别排出液体;在慢排阶段时;所述轻液排出细管(23)排出液体;在排尽阶段时;所述重液排出管(21)排出液体;

所述移动组件(3)包括排液板(31)和排液筒(32),所述排液板(31)上开设有若干个溢出孔(33),所述排液板(31)上设置有封闭组件(4);在速排阶段时,所述封闭组件(4)将所述溢出孔(33)封闭;所述轻液排出粗管(22)通过所述排液筒(32)进入液体;在慢排阶段时,所述封闭组件(4)将所述溢出孔(33)解除封闭,将所述排液筒(32)封闭,所述轻液排出细管(23)通过所述溢出孔(33)进入液体;

所述移动组件(3)还包括排液管(37)、若干个串流槽(34)、轻液慢排箱(35)、排液槽(36),所述排液筒(32)贯穿所述排液板(31)并与所述排液板(31)滑动配合,所述排液管(37)插设在所述排液筒(32)内并与所述排液筒(32)滑动配合;所述排液筒(32)与所述排液管(37)之间密封设置;所述排液筒(32)的侧面开设有排液孔;所述轻液排出粗管(22)与所述排液管(37)连通;若干个所述串流槽(34)开设在所述排液板(31)上,且所述串流槽(34)连通对应的所述溢出孔(33),所述排液槽(36)开设在所述排液板(31)上,且所述排液槽(36)与若干个所述串流槽(34)连通,所述排液槽(36)的端部与所述轻液慢排箱(35)连通,所述轻液排出细管(23)与所述轻液慢排箱(35)连通;

所述轻液慢排箱(35)设置有两个,所述排液槽(36)的两端分别与两个所述轻液慢排箱(35)连通,两个所述轻液慢排箱(35)内均设置有潜水泵(7),所述潜水泵(7)的输出端连接有轻液分流细管(8),两个所述轻液分流细管(8)共同连通在所述轻液排出细管(23)上,所述排液筒(32)和所述排液管(37)均设置有多个,所述排液管(37)的顶部固定连通有轻液分流粗管(9),若干个所述轻液分流粗管(9)共同连通在所述轻液排出粗管(22)上;

所述排液组件(2)还包括轻液排出泵(24)和重液排出泵(25),重液排出泵(25)安装在所述萃取塔(1)的底部,轻液排出泵(24)安装在壳体(38)内;所述轻液排出粗管(22)的一端固定连通在所述轻液排出泵(24)的输入端,所述轻液排出泵(24)的输出端连接有轻液收集管,所述萃取塔(1)的底部开设有重液排出孔,重液排出孔通过重液排出管(21)与所述重液排出泵(25)的输入端连通,所述重液排出泵(25)的输出端连接有重液收集管;

所述排液组件(2)还包括轻液排出泵(24)和重液排出泵(25),重液排出泵(25)安装在所述萃取塔(1)的底部,轻液排出泵(24)安装在壳体(38)内;所述轻液排出粗管(22)的一端固定连通在所述轻液排出泵(24)的输入端,所述轻液排出泵(24)的输出端连接有轻液收集管,所述萃取塔(1)的底部开设有重液排出孔,重液排出孔通过重液排出管(21)与所述重液排出泵(25)的输入端连通,所述重液排出泵(25)的输出端连接有重液收集管;

所述封闭组件(4)包括封闭板(41)和封闭液压杆(42),所述封闭板(41)固定安装在所述封闭液压杆(42)的输出端,所述封闭板(41)与所述排液筒(32)固定连接。

2.根据权利要求1所述的一种化妆品原料萃取装置,其特征在于:所述移动组件(3)还包括壳体(38),所述壳体(38)固定安装在所述排液板(31)上,所述轻液慢排箱(35)、排液管(37)、封闭板(41)和封闭液压杆(42)均设置在所述壳体(38)上,所述壳体(38)上连接有驱动组件(5),所述驱动组件(5)能够驱动所述移动组件(3)在所述萃取塔(1)内垂直移动。

3.根据权利要求2所述的一种化妆品原料萃取装置,其特征在于:所述驱动组件(5)包括螺纹杆(51)、限位杆(52)、步进电机(53)、两块固定块(54)和皮带单元(55),两块所述固定块(54)分别固定安装在所述壳体(38)的两侧外壁上,所述螺纹杆(51)转动连接在所述萃取塔(1)内;所述螺纹杆(51)穿过对应的所述固定块(54)并与对应的所述固定块(54)滑动配合,所述限位杆(52)固定安装在所述萃取塔(1)内,所述限位杆(52)穿过对应的所述固定块(54)并与对应的所述固定块(54)滑动配合,所述螺纹杆(51)的底部贯穿所述萃取塔(1)的底部并与萃取塔(1)转动连接,所述皮带单元(55)包括主动皮带轮、被动皮带轮和皮带,主动皮带轮固定安装在所述步进电机(53)的输出端,被动皮带轮固定安装在所述螺纹杆(51)的底部,皮带连接在主动皮带轮和被动皮带轮上。

4.根据权利要求2所述的一种化妆品原料萃取装置,其特征在于:所述壳体(38)上设置有液面检测组件(6),所述液面检测组件(6)包括激光测距仪(61)、反射片(62)、浮力球(63)、空心筒(64)、防脱杆(65)和防脱板,所述空心筒(64)固定安装在所述壳体(38)的外壁,所述激光测距仪(61)安装在所述空心筒(64)的顶部;所述防脱杆(65)固定安装在所述空心筒(64)内,所述浮力球(63)设置在所述空心筒(64)内,所述反射片(62)固定安装在所述浮力球(63)的顶部,所述反射片(62)上开设有防脱孔,所述防脱杆(65)穿过防脱孔并与防脱孔滑动配合,防脱板固定安装在所述防脱杆(65)的底部。

5.根据权利要求1所述的一种化妆品原料萃取装置,其特征在于:所述萃取塔(1)内壁上设置有拖链(10),所述封闭液压杆(42)为电动液压杆,所述轻液排出细管(23)、所述轻液排出粗管(22)、封闭液压杆(42)的供电信号线和激光测距仪(61)的供电信号线均设置在拖链(10)内。

6.一种化妆品原料萃取方法,应用于权利要求1‑5任一所述化妆品原料萃取装置中,其特征在于:包括以下步骤:

S1、将混合后的溶液加入萃取塔(1)内,并静置至两种溶液分层;

S2、移动组件(3)向下移动与液面接触;排液板(31)和排液筒(32)伸入液面内,进入速排阶段;

S3、速排阶段,移动组件(3)持续向下移动;封闭组件(4)将溢出孔(33)封闭,排液筒(32)通过轻液排出粗管(22)排出轻液,同时,重液排出管(21)排出重液;当萃取塔(1)内的溶液剩余量低于指定值时,进入慢排阶段;

S4、慢排阶段,移动组件(3)向下移动的速度降低,重液排出泵(25)停止排出重液;轻液排出粗管(22)停止排出轻液,封闭组件(4)将排液筒(32)封闭,将溢出孔(33)解除封闭,随着排液板(31)的向下移动,轻液通过溢出孔(33)进入轻液排出细管(23)并排出,当萃取塔(1)内的液面下降至溶液分层面位置时,进入排尽阶段;

S5、排尽阶段,轻液排出细管(23)停止排出轻液,重液排出管(21)将萃取塔(1)内的剩余溶液排出。
