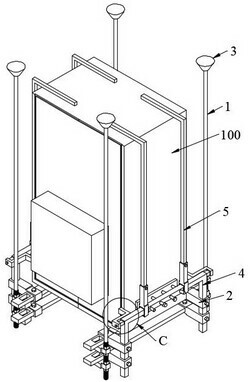

1.一种配电柜的吊挂式安装结构，其特征在于：包括四根安装在墙顶的吊杆（1），位于同一侧的两所述吊杆（1）之间连接有支撑梁（2），两所述支撑梁（2）平行设置，且两所述支撑梁（2）上配合安装有一配电柜（100）；

任一所述支撑梁（2）上设置有对放置在其上配电柜（100）进行夹紧的夹紧机构（4）；

所述吊杆（1）的底端设置螺纹段（11），且所述螺纹段（11）上通过安装结构安装有所述支撑梁（2）；

所述安装结构包括一支撑块（13），所述支撑块（13）的一端设置有与螺纹段（11）活动配合的贯穿孔，位于所述支撑块（13）两侧的螺纹段（11）上分别连接有抵在支撑块（13）上表面和下表面的锁紧螺母（12）；

所述支撑块（13）的另一端设置有直径为D1的圆形安装孔（14），所述支撑梁（2）的两端分别设置有宽度为D2的矩形安装孔（21），D2＞D1；

安装时，采用螺栓依次贯穿圆形安装孔（14）和矩形安装孔（21）、并在螺栓的端部螺纹连接螺母。

2.根据权利要求1所述的一种配电柜的吊挂式安装结构，其特征在于，所述吊杆（1）的顶部连接有安装座（3），所述安装座（3）通过膨胀螺钉安装在墙顶；

其中，所述安装座（3）包括一喇叭口结构的安装座本体（30），所述安装座本体（30）的广口端设置向外侧翻折的安装沿A（31），所述安装沿A（31）上开设有用于膨胀螺钉穿过的开孔A（32）；所述安装座本体（30）的窄口端设置有向内侧弯折的安装沿B（33），所述安装沿B（33）内部形成有用于吊杆（1）穿过的通道（36），位于所述通道（36）周侧的安装沿B（33）上开设螺纹通孔B（34），并于所述螺纹通孔B（34）处设置有锁紧螺栓A（35），所述吊杆（1）的顶端设置有抵在墙顶的限位板（10），所述锁紧螺栓A（35）的端部抵在限位板（10）的底侧面。

3.根据权利要求2所述的一种配电柜的吊挂式安装结构，其特征在于，所述夹紧机构（4）包括位于配电柜（100）一侧的U型架（40），所述U型架（40）上设置有一对螺纹通孔A（407）、且所述螺纹通孔A（407）处螺纹贯穿设置有调节螺栓A（41），两所述调节螺栓A（41）的端部抵住一一侧抵在配电柜（100）外侧壁的抵板（42）。

4.根据权利要求3所述的一种配电柜的吊挂式安装结构，其特征在于，位于所述支撑梁（2）正下方的螺纹段（11）上还通过一安装结构安装有辅助梁（20），且所述支撑梁（2）和辅助梁（20）的长度方向平行；

所述支撑梁（2）和辅助梁（20）上均连接有向外侧伸缩的安装杆，所述安装杆包括一安装在所述支撑梁（2）和辅助梁（20）上的安装套A（22），所述安装套A（22）上设置有锁紧螺栓B（23），所述安装套A（22）的一侧连接有杆体（24），所述杆体（24）的端部设置有矩形孔（25）；

安装时，所述U型架（40）的端部依次贯穿两杆体（24）上的矩形孔（25），杆体（24）端部设置有对U型架（40）进行固定的锁紧螺栓C（26）。

5.根据权利要求3所述的一种配电柜的吊挂式安装结构，其特征在于，任意一所述夹紧机构（4）上还设置有一对所述配电柜（100）进行夹持夹紧的夹持机构（5）；

其中，所述夹持机构（5）包括一安装在所述U型架（40）顶部的安装套B（50），所述安装套B（50）的顶部设置有外套管（51），所述安装套B（50）内顶侧面设置有凹腔（500），所述凹腔（500）内通过弹簧A（405）连接有一活动块（501），位于所述凹腔（500）内的弹簧A（405）上设置有凸出的限位块（503）；位于所述凹腔（500）相对侧的安装套B（50）上设置有端部抵在U型架（40）上的调节螺栓D（502）；

所述外套管（51）的端部设置有端部抵在配电柜（100）顶部的L型拉杆（52），所述外套管（51）的端部设置有对插入其内部的L型拉杆（52）进行固定的锁紧螺栓D（511）。

6.根据权利要求5所述的一种配电柜的吊挂式安装结构，其特征在于，所述U型架（40）上还设置有对安装套B（50）活动进行限制的限位凸台（406）；

位于所述配电柜（100）两侧的两L型拉杆（52）连接呈整体，二者构成整体件。

7.根据权利要求6所述的一种配电柜的吊挂式安装结构，其特征在于，位于同一整体件的一所述L型拉杆（52）为中空结构，且内部设置有截面呈“L”型的空腔A（520），位于所述配电柜（100）顶部空腔A（520）内设置有凸环A（526），所述凸环A（526）的一侧通过弹簧B（527）连接有活动杆（528）；

位于同一整体件的另一所述L型拉杆（52）为中空结构，且内部设置有截面呈“L”型的空腔B（540），位于所述配电柜（100）一侧的空腔B（540）内设置有凸环B（541），所述凸环B（541）的一侧通过弹簧C（542）连接有限位杆（543），所述限位杆（543）的沿空腔B（540）内壁滑动，且所述限位杆（543）的端部设置有插杆（544）；

所述活动杆（528）的端部设置有方便插入空腔B（540）内的导向部（529），且所述活动杆（528）端部底侧面设置有用于插杆（544）的插槽（5280）。

8.根据权利要求7所述的一种配电柜的吊挂式安装结构，其特征在于，位于所述配电柜（100）一侧的空腔A（520）内设置控制活动杆（528）沿水平方向伸缩的控制机构A；

所述控制机构A包括一一端连接在活动杆（528）端部的牵引绳A（524），所述空腔A（520）拐角侧设置有配合牵引绳A（524）的导轮（525）；

所述牵引绳A（524）的另一端连接操作块（53），所述操作块（53）配合安装在L型拉杆（52）外部；

所述L型拉杆（52）的外侧设置两组与空腔A（520）连通的贯通孔A（522），所述操作块（53）的一侧设置有贯穿贯通孔A（522）的插块（531）；

且位于下方所述贯通孔A（522）上设置有用于牵引绳A（524）穿过的贯通孔B（523）；所述插块（531）的端部设置有扣在空腔A（520）内部的凸出结构（532）。

9.根据权利要求7所述的一种配电柜的吊挂式安装结构，其特征在于，位于所述配电柜（100）一侧的空腔B（540）内设置控制所述限位杆（543）沿竖直方向伸缩的控制机构B；所述控制机构B包括一安装在所述限位杆（543）正下方的牵引绳B（545），所述牵引绳B（545）的端部连接有一沿空腔B（540）内上下滑动的滑块（546），所述滑块（546）的一侧设置有从空腔B（540）内探出的控制块（547），所述L型拉杆（52）上沿竖直方向设置有与控制块（547）路径配合的矩形孔（5200），所述L型拉杆（52）的外侧壁设置有固定块（5201），所述控制块（547）的顶部设置有贯穿固定块（5201）的导向杆（548），所述固定块（5201）上设置有对所述导向杆（548）进行固定的锁紧螺栓E（5202）。

10.根据权利要求3所述的一种配电柜的吊挂式安装结构，其特征在于，所述U型架（40）的两端还分别设置有抵在配电柜（100）外侧壁的抵块（400），所述U型架（40）的端部设置有矩形插孔（401），所述抵块（400）的端部连接一L型活动板（403），所述L型活动板（403）的一侧设置有插入所述矩形插孔（401）的矩形插杆（402），所述L型活动板（403）上设置有活动贯穿矩形插杆（402）的锁紧螺杆（404），所述矩形插孔（401）的底侧面设置有与锁紧螺杆（404）螺纹连接的螺纹盲孔；

且所述L型活动板（403）和抵块（400）一体成型呈“Z”字型结构。
