1.一种同轴电缆连接结构，包括电缆线芯（500），其特征在于，还包括：

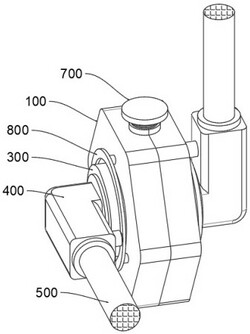

角度调节组件，用于调节电缆线芯（500）的角度，包括中间体（100），所述中间体（100）的两个侧部均设置有转动座（300）；

L形连接座（400），转动设置在转动座（300）上，所述L形连接座（400）的外端部设置有插接口（401），所述插接口（401）内弹性卡接有电缆线芯（500），所述L形连接座（400）内设置有与电缆线芯（500）连接的第二导接体（600），所述第二导接体（600）的内端延伸至壳体（101）内并设置正棱柱状的定位凸块（601）；

限位组件，用于固定电缆线芯（500）；

所述中间体（100）由两个壳体（101）对接形成，所述中间体（100）具有内腔，所述内腔的中部弹性卡接有一对第一导接体（200），两个所述第一导接体（200）的外端均设置有连接槽（201），两个所述第一导接体（200）的相对端的同一侧均设置有导接斜面（204），所述定位凸块（601）与连接槽（201）相适配插接，所述定位凸块（601）插入连接槽（201）内时，第二导接体（600）与第一导接体（200）的相对端相抵接；

所述限位组件包括活动设置在中间体（100）一端的限位件（700），所述限位件（700）包括螺纹连接在中间体（100）上的螺纹柱（701），所述螺纹柱（701）的内端设置有V形体（702），所述V形体（702）沿水平方向移动，所述V形体（702）的外端设置有与两个导接斜面（204）相抵接的V形导接片（703），两个电缆线芯（500）、两个第一导接体（200）、两个第二导接体（600）和V形导接片（703）之间相连通进行信号传输，所述V形体（702）上抵接有断电保护组件（800），所述断电保护组件（800）用于对插入插接口（401）内的电缆线芯（500）进行断电保护以及固定；

所述断电保护组件（800）包括平行设置在壳体（101）内外两侧的一对限位环板（801），两个所述限位环板（801）之间通过一组连接柱（802）相固定，所述连接柱（802）与壳体（101）穿插连接，位于壳体（101）内侧的限位环板（801）与壳体（101）内壁之间设置有一组第二复位弹簧（803），且位于壳体（101）内侧的限位环板（801）的底部设置有顶柱（804），所述顶柱（804）面向V形体（702）的端部设置有抵接斜面（805）并与V形体（702）相抵接，所述L形连接座（400）朝向壳体（101）的一侧弹性设置有第一卡柱（806），位于壳体（101）外侧的限位环板（801）与第一卡柱（806）的外端相抵，所述第一卡柱（806）的内端挤压电缆线芯（500），使得电缆线芯（500）与弧状导接部（602）相接触。

2.根据权利要求1所述的一种同轴电缆连接结构，其特征在于，两个所述壳体（101）的同一侧设置一对弧形连接体（102），所述螺纹柱（701）螺纹连接在两个弧形连接体（102）之间，且所述螺纹柱（701）的外端设置有手柄（704），两个所述壳体（101）内壁的中部均设置有环状凸起（103），所述第一导接体（200）滑动设置在环状凸起（103）内，两个所述壳体（101）相对侧的外沿均设置有一组连接筒（104），两组所述连接筒（104）一一对应并通过紧固螺钉（105）相固定。

3.根据权利要求2所述的一种同轴电缆连接结构，其特征在于，所述第一导接体（200）的中部设置有环状板（202），所述环状板（202）与壳体（101）的内壁之间设置有第一复位弹簧（203）。

4.根据权利要求3所述的一种同轴电缆连接结构，其特征在于，所述第二导接体（600）的端部具有延伸至插接口（401）内的弧状导接部（602），所述电缆线芯（500）插入插接口（401）内并与弧状导接部（602）相抵接。

5.根据权利要求4所述的一种同轴电缆连接结构，其特征在于，所述L形连接座（400）上设置有第一限位筒（807），所述第一卡柱（806）穿插设置在第一限位筒（807）内，所述第一卡柱（806）上设置有第一凸块（808），所述第一凸块（808）与第一限位筒（807）的内壁之间设置有第三复位弹簧（809）。

6.根据权利要求5所述的一种同轴电缆连接结构，其特征在于，所述断电保护组件（800）还包括设置在L形连接座（400）外端部的第二限位筒（810），所述第二限位筒（810）位于插接口（401）的外端部、并与第一限位筒（807）错位排布，所述第二限位筒（810）内穿插设置有第二卡柱（811），所述第二卡柱（811）的外端与电缆线芯（500）相抵接，所述第二卡柱（811）上设置第二凸块（812），所述第二凸块（812）与第二限位筒（810）之间设置有第四复位弹簧（813）。

7.一种同轴电缆连接结构的使用方法，应用于权利要求6一种同轴电缆连接结构，其特征在于，包括如下步骤：

S1：将需要连接的两个电缆线芯（500）的连接处测量一定的长度进行去皮，并且将去皮的电缆线芯（500）表面擦拭干净，准备工作完成；

S2：旋转手柄（704），螺纹柱（701）向外移动并带动V形体（702）同步外移，两个第一导接体（200）在第一复位弹簧（203）的弹性作用下相互靠近移动，且正棱柱状的定位凸块（601）与连接槽（201）分离，第二导接体（600）与第一导接体（200）的相对端相分离，L形连接座（400）处于可转动的状态；

S3：将准备好的电缆线芯（500）插入插接口（401）内，在第二卡柱（811）以及第四复位弹簧（813）的作用下，电缆线芯（500）被初步固定，电缆线芯（500）不与弧状导接部（602）接触；

S4：依次转动两个L形连接座（400），调整两个电缆线芯（500）的角度，电缆线芯（500）的朝向与正棱柱状的定位凸块（601）侧边的朝向相对应；

S5：反转手柄（704），螺纹柱（701）向内移动并带动V形体（702）同步内移，V形导接片（703）与两个第一导接体（200）上的导接斜面（204）抵接并带动第一导接体（200）向L形连接座（400）方向移动，定位凸块（601）插入连接槽（201）内，第二导接体（600）与第一导接体（200）相接触，顶柱（804）顶着限位环板（801）、限位环板（801）顶着第一卡柱（806），第一卡柱（806）进而挤压电缆线芯（500），电缆线芯（500）上移与弧状导接部（602）相抵接，两个电缆线芯（500）、两个第一导接体（200）、两个第二导接体（600）和V形导接片（703）之间相连通进行信号传输。
