专利号: 2023107883809
申请人: 广州腾飞建筑工程材料有限公司
专利类型:发明专利
专利状态:授权未缴费
专利领域: 水利工程;基础;疏浚
更新日期:2025-03-20
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种单向塑料拉伸土工格栅,其特征在于,包括格栅薄板(100)以及设置在格栅薄板(100)两侧用于经向连接多块格栅薄板(100)的筋条一(200)和筋条二(300);

格栅薄板(100)上设有多组平行设置的通孔,且每组通孔包括大小不同的第一冲孔(101)和第二冲孔(102),相邻通孔上的第一冲孔(101)和第二冲孔(102)交错设置;

筋条一(200),用于格栅薄板(100)破损时和相邻格栅薄板(100)上的筋条二(300)扣接,筋条一(200)上设有安装槽一(201)和多组限位槽(202),所述限位槽(202)等距分布在筋条一(200)上并位于安装槽一(201)内;

筋条二(300),包括安装槽二(301)、设置在筋条二(300)上并位于安装槽二(301)开口两侧用于纬向固定的连接扣一(310)和连接扣二(320),所述筋条二(300)上设有多组防止筋条一(200)和筋条二(300)相互滑动的限位块,以及设置在筋条二(300)上并位于多组限位块之间给筋条二(300)预留形变空间的形变槽(302),所述连接扣二(320)上设有用于挤压筋条二(300)沿着形变槽(302)收缩变形的凸块(321)。

2.根据权利要求1所述的一种单向塑料拉伸土工格栅,其特征在于,筋条一(200)的顶面与格栅薄板(100)顶面平齐,筋条二(300)底面与格栅薄板(100)底面平齐。

3.根据权利要求1所述的一种单向塑料拉伸土工格栅,其特征在于,格栅薄板(100)上的通孔组数为偶数,用于第一冲孔(101)和第二冲孔(102)对称靠近筋条一(200)以及筋条二(300),来提高格栅薄板(100)中间端抗拉强度。

4.根据权利要求1所述的一种单向塑料拉伸土工格栅,其特征在于,所述限位块包括交错设置在筋条二(300)上的限位块一(303)和限位块二(304),且形变槽(302)位于限位块一(303)和限位块二(304)之间,所述限位块一(303)和限位块二(304)为倾斜的矩形状,且限位块一(303)和限位块二(304)的倾斜方向相反。

5.根据权利要求1所述的一种单向塑料拉伸土工格栅,其特征在于,所述形变槽(302)为半圆柱槽,用于增强形变槽(302)内壁的抗拉伸强度,不易断裂。

6.根据权利要求1所述的一种单向塑料拉伸土工格栅,其特征在于,安装槽一(201)和安装槽二(301)均为直角梯形槽。

7.根据权利要求1所述的一种单向塑料拉伸土工格栅,其特征在于,所述连接扣一(310)上设有供连接扣二(320)远离筋条二(300)端伸入的梯形卡槽(311),所述连接扣二(320)上设有供连接扣一(310)远离筋条二(300)端伸入的挤压槽(322),所述凸块(321)位于连接扣二(320)远离筋条二(300)并靠近相邻筋条一(200)的一侧。

8.根据权利要求7所述的一种单向塑料拉伸土工格栅,其特征在于,连接扣二(320)上L1的尺寸与连接扣一(310)上L2、L3的尺寸关系L1L2,H1的尺寸大于H2的尺寸,用于安装时通过连接扣二(320)伸入梯形卡槽(311)进行纬向固定,而连接扣一(310)在格栅薄板(100)发生挤压形变时卡入连接扣二(320)上的挤压槽(322)。

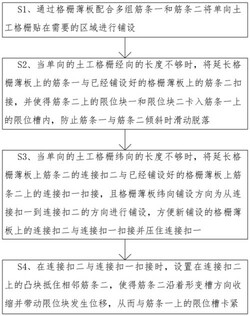

9.一种单向塑料拉伸土工格栅的使用方法,应用于如权利要求1‑8任意一项所述的一种单向塑料拉伸土工格栅,其特征在于,所述使用方法包括如下步骤:S1、通过格栅薄板(100)配合多组筋条一(200)和筋条二(300)将单向土工格栅贴在需要的区域进行铺设;

S2、当单向的土工格栅经向的长度不够时,将延长格栅薄板(100)上的筋条一(200)与已经铺设好的格栅薄板(100)上的筋条二(300)扣接,并使得筋条二(300)上的限位块一(303)和限位块二(304)卡入筋条一(200)上的限位槽(202)内,防止筋条一(200)与筋条二(300)倾斜时滑动脱落;

S3、当单向的土工格栅纬向的长度不够时,将延长格栅薄板(100)上筋条二(300)的连接扣二(320)与已经铺设好的格栅薄板(100)上筋条二(300)上的连接扣一(310)扣接,且格栅薄板(100)纬向铺设方向为从连接扣一(310)到连接扣二(320)的方向进行铺设,方便新铺设的格栅薄板(100)上的连接扣二(320)与连接扣一(310)扣接并压住连接扣一(310);

S4、在连接扣二(320)与连接扣一(310)扣接时,设置在连接扣二(320)上的凸块(321)抵住相邻筋条二(300),使得筋条二(300)沿着形变槽(302)方向收缩并带动限位块发生位移,从而与筋条一(200)上的限位槽(202)卡紧。
