1.一种促进慢性伤口愈合的多功能缓释敷料，包括水凝胶、负载在水凝胶内的活性成分；其特征在于，所述水凝胶为通过聚乙烯醇、海藻酸钠、羧甲基壳聚糖和CaO2 纳米粒子制得的PSC释氧水凝胶；所述活性成分为TAX@HKUST‑1纳米粒子，即：内腔掺入二氢槲皮素的铜金属有机骨架材料纳米粒子。

2.权利要求1所述的一种促进慢性伤口愈合的多功能缓释敷料的制备方法，其特征在于，包括以下步骤：

步骤1、将二氢槲皮素掺入铜金属有机骨架材料的内腔，制备TAX@HKUST‑1纳米粒子；

步骤2、将聚乙烯醇、海藻酸钠和羧甲基壳聚糖混合，制备PVA/SA/CMCS混合水溶液；随后，加入CaO2 纳米粒子制得PSC释氧水溶液；最后，将TAX@HKUST‑1纳米粒子水溶液加入到PSC释氧水溶液中，采用循环冻融法制得多功能缓释敷料，所述多功能缓释敷料为PSC/TAX@HKUST‑1复合水凝胶。

3.根据权利要求2所述的一种促进慢性伤口愈合的多功能缓释敷料的制备方法，其特征在于，步骤1中TAX@HKUST‑1纳米粒子的制备方法为：将铜基金属有机骨架材料纳米颗粒与浓度为100mg/mL的二氢槲皮素乙醇溶液混合，在黑暗中搅拌过夜；然后，将混合物静置，丢弃上清液，在真空条件下干燥，得到TAX@HKUST‑1纳米粒子。

4.根据权利要求2所述的一种促进慢性伤口愈合的多功能缓释敷料的制备方法，其特征在于，步骤2中PSC/TAX@HKUST‑1复合水凝胶的制备方法为：将聚乙烯醇、海藻酸钠和羧甲基壳聚糖分别配制成10%、2%和4%的水溶液，以1.5:1:1的体积比混合制备PVA/SA/CMCS混合水溶液；随后，加入CaO2 纳米颗粒至1mg/mL浓度，室温搅拌均匀，制得PSC释氧水溶液；然后，将浓度为4mg/mL的TAX@HKUST‑1水溶液以1:3的体积比加入到PSC释氧水溶液中，加入过程中搅拌；均匀后，将所得溶液倒入模具中，‑20℃冷冻2小时，室温解冻1小时，循环重复2‑3次，得到PSC/TAX@HKUST‑1复合水凝胶。

5.根据权利要求3所述的一种促进慢性伤口愈合的多功能缓释敷料的制备方法，其特征在于，步骤1中铜基金属有机骨架材料纳米颗粒与二氢槲皮素的质量比为1:10。

6.根据权利要求4所述的一种促进慢性伤口愈合的多功能缓释敷料的制备方法，其特征在于，步骤2中 CaO2纳米粒子的制备方法为：将53g的CaCl2·2H2O加入到200mL蒸馏水中，然后加入80mL，1M的氢氧化钠溶液，在室温下搅拌；随后，将100mL的 H2O2滴加到混合物中，搅拌至观察到逐渐形成淡黄色沉淀物，溶液过滤，颗粒用氢氧化钠和蒸馏水分别洗涤；最后，洗涤后的颗粒在80℃下干燥，然后使用砂浆均质成粉末，得到CaO2纳米粒子。

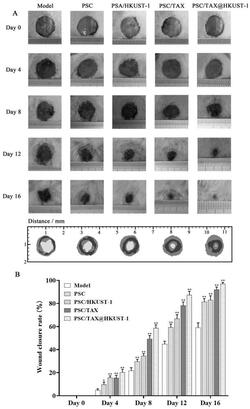

7.权利要求1所述的一种促进慢性伤口愈合的多功能缓释敷料在制备促进创面新血管生成的药物中应用。
