专利号: 2023108413675
申请人: 盐山县庆春机械制造厂
专利类型:发明专利
专利状态:已下证
专利领域: 破碎、磨粉或粉碎;谷物碾磨的预处理
更新日期:2024-08-22
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

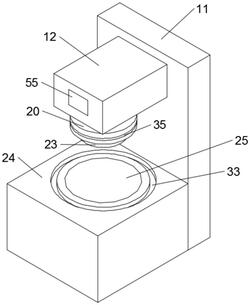

1.一种防破碎物飞溅的安全液压机,包括立板(11),其特征在于:所述立板(11)的前端面固定设有底座(24),所述底座(24)的上端面设有开口朝上的缓冲腔(27),所述缓冲腔(27)内滑动设有置物板(25),所述缓冲腔(27)的底面设有两个开口朝上且左右位置对称的弹簧收纳腔(29),所述弹簧收纳腔(29)的底面固定设有与所述置物板(25)下端面连接的缓冲弹簧(28),所述缓冲腔(27)外侧的所述底座(24)上端面设有开口朝上的水平阻挡腔(32),所述水平阻挡腔(32)与所述缓冲腔(27)之间设有两个左右位置对称的中间腔(56),所述中间腔(56)和所述水平阻挡腔(32)内设有可以阻挡破碎物飞溅的防飞溅机构(54);所述底座(24)上侧的所述立板(11)前端面固定设有液压设置块(12),所述液压设置块(12)内设有偏移调节腔(15),所述偏移调节腔(15)内滑动设有液压调节板(18),所述液压调节板(18)的下端面设有液压轴(19),所述液压设置块(12)下侧设有上阻挡块(20),所述上阻挡块(20)内设有活塞腔(22),所述活塞腔(22)内滑动设有活塞板(21),所述液压轴(19)的下端面固定设置在所述活塞板(21)上,所述上阻挡块(20)的下端面固定设有液压破碎板(23),所述液压调节板(18)内设有设有偏移检测腔(13),所述偏移检测腔(13)和所述偏移调节腔(15)内设有可以检测并自动调节液压轴偏移的偏移调节机构(53);所述防飞溅机构(54)包括滑动设置在所述水平阻挡腔(32)内的水平阻挡板(33),所述水平阻挡板(33)的内端面固定设有齿条(34),所述中间腔(56)内转动设有传动轴(31),所述传动轴(31)上固定设有传动轮(30),所述传动轮(30)同时与所述置物板(25)和所述齿条(34)啮合;所述上阻挡块(20)的外端面设有环形且开口朝外的阻挡布收纳腔(35),所述上阻挡块(20)内设有六个环形阵列的上阻挡滑槽(41),所述上阻挡滑槽(41)内滑动设有上阻挡滑块(37),所述上阻挡滑块(37)的两侧设有开口朝外且位置对称的限位滑槽(39),所述上阻挡滑槽(41)两侧内壁上固定设有两个位置对称的固定块(38),所述固定块(38)可在所述限位滑槽(39)内滑动,所述固定块(38)与所述限位滑槽(39)的内壁之间固定设有限位弹簧(40),所述上阻挡滑槽(41)与所述活塞腔(22)之间连接有连接管(42),所述阻挡布收纳腔(35)内的所述固定块(38)和所述上阻挡滑块(37)之间固定设有阻挡布(36);所述偏移调节机构(53)包括设置在所述偏移检测腔(13)下侧的十字腔(46),所述偏移检测腔(13)的底面固定设有四个十字分布的滑杆(43),所述滑杆(43)上滑动设有浮块(44),所述浮块(44)的下端面固定连接有拉绳(45),所述十字腔(46)的内壁上转动设有四个与所述滑杆(43)位置相对的放大轴(51),所述放大轴(51)上固定设有绕线轮(52)和偏移放大轮(50),所述拉绳(45)的另一端固定连接在所述绕线轮(52)上,所述十字腔(46)的外侧壁上设有四个十字分布且开口朝内的控制滑槽(48),所述控制滑槽(48)内滑动设有控制滑块(49),所述控制滑块(49)与所述偏移放大轮(50)啮合,所述控制滑槽(48)的顶面固定设有接触开关(47);所述偏移调节腔(15)的上端面固定设有四个十字分布的气缸(14),当控制滑块(49)接触到接触开关(47)时,接触开关(47)控制对应方向的气缸(14)启动,所述气缸(14)的下端面设有偏移调节腔(15),所述偏移调节腔(15)的下端面滚动设有滚轮(17),所述液压调节板(18)固定设置在所述滚轮(17)上。

2.根据权利要求1所述的一种防破碎物飞溅的安全液压机,其特征在于:所述液压设置块(12)的前端面固定设有显示屏(55)。

3.根据权利要求1所述的一种防破碎物飞溅的安全液压机,其特征在于:所述置物板(25)内固定设有冷却板(26)。
