专利号: 2023108607308
申请人: 山东开源电气有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-08-21
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

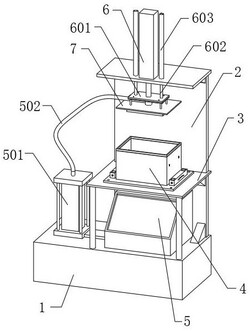

1.一种电表密封性检测装置,包括检测装置底座(1),所述检测装置底座(1)上设有检测装置支架(2),所述检测装置底座(1)上设有气密性检测仪(5),所述气密性检测仪(5)上连接有气泵主体(501),所述检测装置支架(2)上设有电动推杆(6),其特征在于:所述检测装置支架(2)上设有用于放置电表的密封性检测底座(4),所述密封性检测底座(4)的内部转动连接有旋转支架(402),所述旋转支架(402)上设有支架板(403),所述密封性检测底座(4)的内部固定连接有电表垂直支座(405);

所述电动推杆(6)的输出端设有密封检测压盖(7),所述密封检测压盖(7)上设有螺纹管座(8),所述螺纹管座(8)和气泵主体(501)之间连接有连接管(502);

所述密封检测压盖(7)的底部设有电表上盖封圈(701);

所述螺纹管座(8)的内部设有接口连接头(9)。

2.根据权利要求1所述的一种电表密封性检测装置,其特征在于:所述密封性检测底座(4)上设有第一密封圈(401),所述电表上盖封圈(701)的底部设有第二密封圈(702)。

3.根据权利要求2所述的一种电表密封性检测装置,其特征在于:所述密封性检测底座(4)的底部设有连接底板(11),所述检测装置支架(2)上设有承载平台(3),所述承载平台(3)与连接底板(11)之间设有快速锁定机构。

4.根据权利要求3所述的一种电表密封性检测装置,其特征在于:所述快速锁定机构包括锁定块(10)和锁定座(12),所述锁定块(10)固定连接在承载平台(3)上,所述锁定座(12)固定连接在连接底板(11)上,所述锁定块(10)活动卡接在锁定座(12)的内部,所述锁定块(10)上开设有锁定槽(1001),所述锁定座(12)的内部设有弹性伸缩式的楔形块(1203),所述楔形块(1203)活动卡接在锁定槽(1001)内。

5.根据权利要求4所述的一种电表密封性检测装置,其特征在于:所述锁定座(12)的内部设有弹簧(1201),所述弹簧(1201)的两端固定连接有滑块(1202),所述滑块(1202)滑动连接在锁定座(12)的内腔中并与楔形块(1203)固定相连,所述滑块(1202)上固定连接有推把(1204)。

6.根据权利要求1所述的一种电表密封性检测装置,其特征在于:所述电动推杆(6)的输出端固定连接有对接板(601),所述对接板(601)与密封检测压盖(7)固定相连。

7.根据权利要求6所述的一种电表密封性检测装置,其特征在于:所述对接板(601)上固定连接有侧向支撑杆(602),所述检测装置支架(2)上固定连接有侧向支撑管(603),所述侧向支撑杆(602)滑动连接在侧向支撑管(603)内部。

8.根据权利要求1所述的一种电表密封性检测装置,其特征在于:所述接口连接头(9)上设有对接螺管(901),所述对接螺管(901)穿过密封检测压盖(7)并与螺纹管座(8)内部螺纹连接。

9.根据权利要求1所述的一种电表密封性检测装置,其特征在于:所述旋转支架(402)上设有第一强力磁铁(4021),所述密封性检测底座(4)上设有第二强力磁铁(4022),当旋转支架(402)与密封性检测底座(4)的内侧壁贴合时,所述第一强力磁铁(4021)和第二强力磁铁(4022)吸附固定。

10.根据权利要求9所述的一种电表密封性检测装置,其特征在于:所述旋转支架(402)上开设有限位槽口(404),所述电表垂直支座(405)的内部开设有卡槽(4051),所述电表垂直支座(405)的顶部设有延伸块(4052)。
