专利号: 2023108758539
申请人: 陕西建一建设有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 土层或岩石的钻进;采矿
更新日期:2025-03-30
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

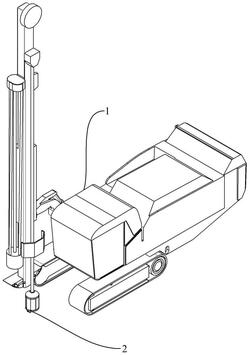

1.一种公路桥梁施工旋挖钻机,包括载具和钻具,钻具设置于载具上,其特征在于:钻具包括钻头、第一驱动机构、钻齿组件和输送机构;钻头的内部设置有容纳腔,容纳腔的腔壁上具有可打开或关闭的排料口;第一驱动机构设置于载具上,用于驱动钻头上下移动以及转动,所述钻齿组件设置于钻头的下方,且随钻头绕一竖直轴线可转动地设置,钻齿组件转动时松动下方的土壤;输送机构设置于钻头的内部且处于钻齿组件的上方,输送机构包括挡环、切削板和输送组件;挡环安装于钻头的底部,以防止土壤滑出;所述切削板螺旋设置,且处于挡环的下方,切削板的上端连接于钻头的内壁,切削板的下端延伸至钻齿组件处,切削板与挡环之间形成储料腔,输送组件竖直设置,输送组件的下端处于储料腔内,输送组件相对于钻头转动时将土壤向上输送至钻头内部的容纳腔内;

所述公路桥梁施工旋挖钻机还包括抹平机构;所述抹平机构设置于钻头的内部,抹平机构包括伸缩套、套环和多个抹平组件;伸缩套沿竖向方向可伸缩地设置,伸缩套的下端连接于挡环;所述输送组件竖直贯穿于伸缩套,套环可转动地套设于伸缩套的顶部,多个抹平组件沿套环的周向分布,每个抹平组件包括支撑杆和多个抹平板,支撑杆安装于套环,多个抹平板沿套环的径向方向依次设置,且每个抹平板的上端通过转动连接件沿竖向方向可移动地安装于支撑杆,所述转动连接件用于在抹平板沿竖向方向相对于支撑杆移动时驱动抹平板绕一竖直轴线转动,且相邻的两个抹平组件上的转动连接件在抹平板受到竖向方向相同方向的作用力时驱动抹平板转动的方向相反;

所述转动连接件包括套管、插管和弹簧;所述套管竖直设置,套管的上端安装于支撑杆,插管插入套管内,且插管安装于抹平板的顶部,套管与插管螺旋传动配合,使得插管在上下方向移动时还能够相对于套管转动;弹簧处于套管内,弹簧的一端与套管连接,弹簧的另一端与插管连接。

2.根据权利要求1所述的公路桥梁施工旋挖钻机,其特征在于:所述挡环从其中部向其边缘处逐渐向下倾斜设置,所述输送组件包括旋转轴和螺旋叶片,旋转轴竖直设置,且绕自身轴线可转动,旋转轴的下端延伸至储料腔内,螺旋叶片沿旋转轴的周向设置,且从旋转轴的上端延伸至旋转轴的下端。

3.根据权利要求1所述的公路桥梁施工旋挖钻机,其特征在于:沿套管的转动方向,抹平板的前侧面倾斜设置,且抹平板的上端处于抹平板下端的前侧;抹平板的下端设置有水平设置的压平板。

4.根据权利要求2所述的公路桥梁施工旋挖钻机,其特征在于:还包括第二驱动机构,第二驱动机构用于驱动套环和输送组件转动,且使套环的转动速度小于输送组件的转动速度。

5.根据权利要求4所述的公路桥梁施工旋挖钻机,其特征在于:第二驱动机构包括电机和传动组件;电机安装于钻头的内部;所述传动组件包括第一齿圈、传动齿轮、第二齿圈和锥齿轮组;第一齿圈水平设置,第一齿圈绕自身轴线可转动地安装于钻头,所述第二齿圈与第一齿圈同轴设置,第二齿圈处于第一齿圈的内侧且与第一齿圈同轴设置,传动齿轮绕自身轴线可转动地安装于钻头,且传动齿轮与第一齿圈的内侧和第二齿圈的外侧均啮合;所述锥齿轮组用于将电机输出轴的转动传递至第二齿圈;所述旋转轴的上端安装于第二齿圈,所述套环通过伸缩连接柱连接于第一齿圈,所述伸缩连接柱在上下方向可伸缩地设置。

6.根据权利要求5所述的公路桥梁施工旋挖钻机,其特征在于:所述锥齿轮组包括第一锥齿轮和第二锥齿轮;所述第一锥齿轮安装于电机的输出轴,第二锥齿轮与第二齿圈固定连接,且同轴设置,第一锥齿轮与第二锥齿轮啮合。

7.根据权利要求1所述的公路桥梁施工旋挖钻机,其特征在于:所述公路桥梁施工旋挖钻机还包括多个渣土门和多个驱动组件,渣土门设置于排料口处,每个驱动组件用于驱动一个渣土门移动,进而打开或关闭排料口。

8.根据权利要求7所述的公路桥梁施工旋挖钻机,其特征在于:所述排料口至少具有一个竖直槽壁,所述渣土门至少具有一个竖边,所述渣土门通过一个竖边可转动地安装于排料口的一个竖直槽壁上,所述渣土门朝向钻头内部的一侧设置有弧形滑槽,所述驱动组件包括液压缸和滑块,液压缸的缸筒安装于钻头上,滑块安装于液压缸的活塞杆上,且滑块处于弧形滑槽内且沿弧形滑槽可滑动地设置。
