专利号: 2023109455181
申请人: 潍坊兴泰环保设备有限公司
专利类型:发明专利
专利状态:授权未缴费
专利领域: 测量;测试
更新日期:2023-12-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

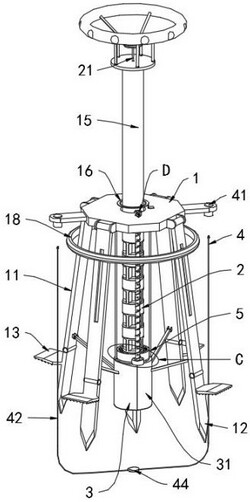

1.一种建筑监理用土方厚度检测装置,包括支撑板体(1),其特征在于:所述支撑板体(1)的外缘均匀铰接有上支撑腿(11),所述上支撑腿(11)外壁的上端滑动连接有滑环(18),且上支撑腿(11)的下端均铰接有下支撑腿(12),并且下支撑腿(12)的外壁固定连接有触地片(13),所述支撑板体(1)的上端面中心位置插设有刻度轴(14),且刻度轴(14)的正前侧外壁设置有刻度区(15),并且刻度区(15)的下方位于支撑板体(1)的上表面固定连接有读数环(16),所述刻度轴(14)的下方设置有主动覆土机构(2),所述支撑板体(1)的下方设置有螺旋钻头(17),且螺旋钻头(17)的外部设置有随动外推机构(3),所述螺旋钻头(17)的上端通过主动覆土机构(2)固定连接于刻度轴(14)的下端,所述支撑板体(1)的左右两侧设置有辅助测量机构(4),所述螺旋钻头(17)的上方设置有外设清土机构(5);

所述主动覆土机构(2)包括:主转轴(21)、分段单元(22)、收集单元(23)、推板(24)、双连接条(25)、套环(26),所述刻度轴(14)的中心位置插设有主转轴(21),且主转轴(21)下方位于刻度轴(14)的下端等距设置有分段单元(22),且相邻分段单元(22)之间均固定连接有收集单元(23),并且收集单元(23)的内部均匀设置有推板(24),所述推板(24)的内侧均铰接有双连接条(25),且双连接条(25)的内端铰接有套环(26);

所述随动外推机构(3)包括:半圆柱舱(31)、拨片(32)、限制轴(33),所述螺旋钻头(17)的外部设置有半圆柱舱(31),且半圆柱舱(31)的底部固定连接有拨片(32),所述半圆柱舱(31)的上端固定连接有限制轴(33),且限制轴(33)的上端滑动连接于支撑板体(1)的底面,所述半圆柱舱(31)的外壁设置有联动条(34)。

2.根据权利要求1所述的一种建筑监理用土方厚度检测装置,其特征在于:所述下支撑腿(12)的下端呈锥形,所述触地片(13)的底面均布设有锥刺。

3.根据权利要求1所述的一种建筑监理用土方厚度检测装置,其特征在于:所述推板

(24)呈四分之一扇形,且推板(24)的底部滑动连接于收集单元(23)的底面。

4.根据权利要求1所述的一种建筑监理用土方厚度检测装置,其特征在于:所述套环

(26)套设于主转轴(21)的外部,所述套环(26)与主转轴(21)呈螺纹连接。

5.根据权利要求1所述的一种建筑监理用土方厚度检测装置,其特征在于:所述半圆柱舱(31)呈左右对称包覆于螺旋钻头(17)的外部,且半圆柱舱(31)的内壁贴合有软橡胶垫。

6.根据权利要求1所述的一种建筑监理用土方厚度检测装置,其特征在于:所述联动条(34)的内端固定连接于半圆柱舱(31)的外壁,所述联动条(34)的外端铰接于上支撑腿(11)靠近下支撑腿(12)一端的内壁。

7.根据权利要求1所述的一种建筑监理用土方厚度检测装置,其特征在于:所述辅助测量机构(4)包括:定位耳(41)、对接筒(42)、竖轴(43),所述支撑板体(1)的左右两侧均固定连接有定位耳(41),且定位耳(41)的底部均固定连接有对接筒(42),所述对接筒(42)的下方设置有竖轴(43),且竖轴(43)的下端固定连接有标准盘(44)。

8.根据权利要求7所述的一种建筑监理用土方厚度检测装置,其特征在于:所述竖轴

(43)的上端适配于对接筒(42)的底部,即对接筒(42)的底部可套设于竖轴(43)的上端,所述竖轴(43)、标准盘(44)均为可降解材质,且标准盘(44)为定量厚度。

9.根据权利要求1所述的一种建筑监理用土方厚度检测装置,其特征在于:所述外设清土机构(5)包括:清理环(51)、位移轴(52)、连接弹簧(53)、缺口(54)、弹簧球(55),所述半圆柱舱(31)上方且位于螺旋钻头(17)的上方外部套设有清理环(51),且清理环(51)的内壁均布设有硬质毛刷,硬质毛刷贴合于分段单元(22)的外壁,所述清理环(51)的前侧外壁固定连接有位移轴(52),且位移轴(52)的外部套设有连接弹簧(53),所述连接弹簧(53)的上端固定连接于支撑板体(1)的底部,且连接弹簧(53)的下端固定连接于位移轴(52)的下端,所述位移轴(52)的外壁均匀开设有缺口(54),所述支撑板体(1)的上表面固定连接有弹簧球(55),且弹簧球(55)的内端抵接于缺口(54)的内部。
