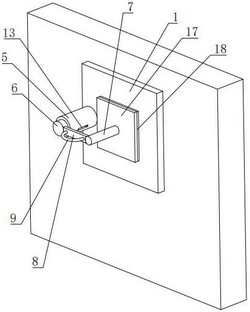

1.一种充电桩接口防护装置,其特征在于,包括设置在充电桩接口处的安装板(1),所述安装板(1)的一侧开设与充电桩接口对应的方形槽(2),所述安装板(1)上通过移动件设有位于方形槽(2)内的封闭板(3),且封闭板(3)用于封闭方形槽(2)的槽口,所述移动件用于带动封闭板(3)移动,所述安装板(1)的底端开设有与方形槽(2)连通的排水槽(4);
所述移动件包括套桶(5)、滑柱(6)以及水平设置在封闭板(3)上的连接杆(7),所述套桶(5)水平设置在安装板(1)上,所述滑柱(6)位于套桶(5)内,且套桶(5)的内壁与滑柱(6)接触,所述滑柱(6)背离套桶(5)桶底的一端延伸至套桶(5)外并通过固定杆(8)与连接杆(7)固定连接,此时所述套桶(5)与连接杆(7)平行,所述固定杆(8)上设有拉环(9),所述套桶(5)内的桶底转动连接有转盘(10),且转盘(10)与滑柱(6)之间设有第一拉伸弹簧(12),当通过拉环(9)带动固定杆(8)水平向远离安装板(1)的方向移动时,所述套桶(5)上设有用于带动滑柱(6)在套桶(5)内转动的带动件;
所述带动件包括开设在套桶(5)外壁上的第一滑槽(13)、限位槽(14),所述第一滑槽(13)沿套桶(5)的长度方向设置,所述限位槽(14)位于第一滑槽(13)远离安装板(1)的一侧并与第一滑槽(13)错位分布,所述套桶(5)的外壁上倾斜开设有用于将第一滑槽(13)与限位槽(14)连通的第二滑槽(15),所述滑柱(6)上设有位于第一滑槽(13)内的移动柱(16);
所述连接杆(7)上设有位于方形槽(2)外的挡板(17),且挡板(17)靠近封闭板(3)的一侧均设有与封闭板(3)、安装板(1)接触的橡胶密封层(18)。
2.如权利要求1所述的充电桩接口防护装置,其特征在于,所述移动件包括设置在方形槽(2)底端槽壁的嵌入槽(19),所述排水槽(4)与嵌入槽(19)连通,所述嵌入槽(19)相对两侧槽壁之间转动连接有两个转轴(20),两个所述转轴(20)相对且均位于嵌入槽(19)的槽口处,所述封闭板(3)包括位于方形槽(2)内的第一盖板(21)、第二盖板(22),且第一盖板(21)与第二盖板(22)的一端均延伸至嵌入槽(19)内并分别固定连接在两个转轴(20)上,此时所述第一盖板(21)、第二盖板(22)前后错位设置,且第一盖板(21)靠近第二盖板(22)的一侧设有第一弧形板(23),且第一弧形板(23)上沿第一弧形板(23)的弧度方向均匀分布有若干第一齿牙(24),所述第二盖板(22)靠近第一盖板(21)的一侧设有第二弧形板(25),且第二弧形板(25)上沿第二弧形板(25)的弧度方向均匀分布有若干与第一齿牙(24)相啮合的第二齿牙(26),所述第一盖板(21)背离第二盖板(22)的一侧水平设有推柱(27),当两个转轴(20)转动时,所述安装板(1)上设有与嵌入槽(19)连通且供推柱(27)转入的弧形槽(28),且推柱(27)上设有用于限制两个转轴(20)转动的限制件。
3.如权利要求2所述的充电桩接口防护装置,其特征在于,所述限制件包括设置在推柱(27)背离第一盖板(21)一侧的凹槽(29),且凹槽(29)的槽底开设有贯穿推柱(27)与第一盖板(21)的连通槽(30),所述凹槽(29)内水平滑移连接有移动杆(31),且移动杆(31)与凹槽(29)的槽底之间设有第二拉伸弹簧(32),所述移动杆(31)靠近连通槽(30)的一侧水平设有插杆(33),所述第二盖板(22)上靠近连通槽(30)的一端设有插槽(34),所述插杆(33)远离移动杆(31)的一端穿过连通槽(30)并水平插入插槽(34)内,所述移动杆(31)背离插杆(33)的一端设有位于凹槽(29)外的拉动环(35)。
4.如权利要求1所述的充电桩接口防护装置,其特征在于,所述安装板(1)的内部设有与方形槽(2)连通的圆形槽(36),所述排水槽(4)与圆形槽(36)连通,所述移动件包括同轴转动连接在圆形槽(36)相对两侧槽壁之间的转环(37)以及设置在圆形槽(36)相对两侧槽壁之间的四个定位板(38),四个所述定位板(38)均沿圆形槽(36)的周向均匀分布,所述封闭板(3)包括四个等腰三角形板,四个所述等腰三角形板均沿转环(37)的周向均匀分布在转环(37)内,且四个等腰三角形板的一端均位于方形槽(2)内,相邻的两个等腰三角形板相互接触,四个所述等腰三角形板上均开设有长条形槽(40),四个所述定位板(38)分别滑动连接在四个长条形槽(40)内,所述安装板(1)上设有用于带动转环(37)转动的转动件,当转环(37)转动时,所述转环(37)与四个等腰三角形板之间通过传动件,此时传动件用于同时带动四个等腰三角形板通过定位板(38)与长条形槽(40)向远离方形槽(2)的方向滑动。
5.如权利要求4所述的充电桩接口防护装置,其特征在于,所述传动件包括转动连接在圆形槽(36)相对两侧槽壁之间的四个齿轮(41)以及同轴固定连接在转环(37)内壁的内齿圈(42),四个所述齿轮(41)均位于内齿圈(42)内并均与内齿圈(42)相啮合,四个所述齿轮(41)与四个等腰三角形板一一对应,且齿轮(41)位于等腰三角形板与内齿圈(42)的内壁之间,四个所述等腰三角形板靠近齿轮(41)的一侧均设有与齿轮(41)相啮合的齿条(43)。
6.如权利要求5所述的充电桩接口防护装置,其特征在于,所述转动件包括同轴设置在其中一个齿轮(41)上的转柱(44),且转柱(44)远离齿轮(41)的一端穿过安装板(1)并设有位于安装板(1)外的旋块(45)。
7.如权利要求6所述的充电桩接口防护装置,其特征在于,所述旋块(45)上螺纹连接有螺栓(46),且螺栓(46)的一端穿过旋块(45)并与安装板(1)的一侧相抵紧。
