专利号: 2023109881494
申请人: 佳木斯大学
专利类型:发明专利
专利状态:已下证
专利领域: 清洁
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

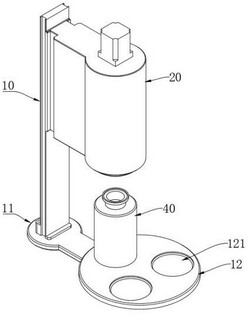

1.一种用于临床医学的积液存储容器清洁设备,包括支架机构(10),所述支架机构(10)包括底座(11)、转动安装在所述底座(11)上的转盘(12)以及设置于所述底座(11)一侧的支架(13),所述转盘(12)上开设有至少一个容纳容器(40)的放置槽(121),其特征在于,还包括驱动机构(20)和清洗机构(30),其中:所述清洗机构(30)包括顶板(31)、底板(35)以及连接所述顶板(31)和底板(35)的清洗柱(32),所述清洗柱(32)上设有至少一个升降座(33),升降座(33)的周侧转动安装有若干侧壁清洗组件(34);所述顶板(31)和底板(35)之间设置有若干导向杆(37),所述升降座(33)与所述导向杆(37)滑动连接,至少一根导向杆(37)上套设有弹簧(371);

所述侧壁清洗组件(34)包括第一连接臂(341)、第一移动臂(342)和第一清洗刷(343),所述第一连接臂(341)与所述升降座(33)转动连接,所述第一移动臂(342)的一端与所述第一连接臂(341)滑动连接,第一移动臂(342)的另一端固定安装有所述第一清洗刷(343),第一移动臂(342)还通过弹性组件与第一连接臂(341)连接;所述侧壁清洗组件(34)还包括有安装在所述第一清洗刷(343)下方的喷头(344)以及对喷头(344)进行供水的连接水管(345),所述连接水管(345)的一端与水流通道内部连通,连接水管(345)的另一端与喷头(344)连通;

所述清洗柱(32)的内部开设有供清洗用水流通的水流通道,清洗柱(32)的内壁上滑动安装有磁力座(321),所述升降座(33)与所述清洗柱(32)之间设有与所述磁力座(321)相对应的磁铁(331),所述磁铁(331)与所述升降座(33)固定连接,水流通道内部存在自上而下流动的水流时,水流驱动磁力座(321)向下滑动,控制磁铁(331)以及升降座(33)沿清洗柱(32)表面向下滑动,水流通道内部无水流时,升降座(33)在弹簧(371)的作用下复位;所述清洗柱(32)的周侧开设有若干安装槽(322),所述安装槽(322)的内部安装有废水管(38),所述废水管(38)的进水端与进水口(392)连通,废水管(38)的另一端与水流机构(60)连通;

所述驱动机构(20)内部设有控制清洗机构(30)伸入容器(40)内部的伸缩机构,所述伸缩机构的伸缩端固定安装有旋转机构(50),所述旋转机构(50)包括连接座、固定安装在所述连接座上的驱动电机(51)以及固定安装在所述驱动电机(51)伸缩端的第一齿轮(52),所述顶板(31)的上侧转动安装有水流机构(60),所述水流机构(60)的外侧设有第二齿轮(53),第二齿轮(53)与顶板(31)固定连接,所述第二齿轮(53)与所述第一齿轮(52)啮合,驱动电机(51)控制第一齿轮(52)旋转;所述驱动机构(20)的内部开设有水槽(23),所述水槽(23)的内部设置有过滤组件(25),过滤组件(25)将水槽(23)的内部分为上腔体和下腔体,所述水槽(23)的外侧设有抽水泵(24)以及进水泵(27),所述抽水泵(24)的进水端通过多通管(26)与外管体连通,抽水泵(24)的排水端与上腔体连通;所述进水泵(27)的进水端与下腔体连通,进水泵(27)的排水端通过多通管(26)与内管体连通;

所述水流机构(60)包括水流管(61)和伸缩管(62),所述水流管(61)的内部开设有第一水腔(611)和第二水腔(612),水流管(61)的侧壁上设置有第一连接管(614)和第二连接管(615),所述第一连接管(614)套设于第二连接管(615)的外侧,第一连接管(614)与第一水腔(611)连通,第二连接管(615)与第二水腔(612)连通;所述第一水腔(611)的底部开设有进水孔(613),所述进水孔(613)与废水管(38)的另一端连通;所述第二水腔(612)与水流通道内部连通;所述伸缩管(62)包括外管体和内管体,所述内管体设置于所述外管体内部,内管体与第二连接管(615)连通,外管体与第一连接管(614)连通;

所述底板(35)的周侧转动安装有若干底部清洗组件(36),所述底部清洗组件(36)包括第二连接臂(361)、第二移动臂(362)和第二清洗刷(363),所述第二连接臂(361)的一端与底板(35)转动连接,第二连接臂(361)的另一端与第二移动臂(362)滑动连接,且第二移动臂(362)通过弹性组件与第二连接臂(361)连接,第二移动臂(362)的底部安装有第二清洗刷(363);所述底板(35)的底部设置有连接头(39),所述连接头(39)与水流通道连通,且连接头(39)的底部开设有排水口(391),连接头(39)的周侧开设有若干进水口(392),所述排水口(391)与水流通道连通,用于将水流通道内部的清洗用水导入容器(40)内部;所述进水口(392)用于回收清洗后的清洗废水。

2.根据权利要求1所述的用于临床医学的积液存储容器清洁设备,其特征在于,所述第二连接臂(361)的上侧还通过连接弹簧与清洗柱(32)连接。
